38
SV
9. SÄKERHETSANORDNINGAR
Maskinen är utrustad med följande säkerhetsanordningar:
- Slipskiveskydd: Skyddar operatören om delar lossnar från slipskivan under
slipmomenten.
Dessa skydd ska alltid vara monterade när maskinen används.
Kontrollera alltid att skydden är i ett gott skick och korrekt monterade. Eventuella
skador och/eller sprickor kan äventyra operatörens säkerhet.
- Brytare: Maskinen är försedd med en säkerhetsbrytare med frånkopplingsspole. Om
matningsspänningen kopplas från tillfälligt, kopplas brytaren från automatiskt och
stänger av maskinen. På detta sätt startas inte maskinen när matningsspänningen
kommer tillbaka. Tryck ned brytaren igen för att starta maskinen på nytt.
- Säkerhetsknapp: Används för att låsa armen i fullständigt upphöjt läge.
När knappen är uppsläppt är armen låst. Detta läge är användbart vid justering av
slipvinklar samt vid byte och fastskruvning av slipskivan.
När knappen trycks ned är armen fri. Detta läge är användbart vid slipmomenten.
Om armen släpps upp plötsligt under arbetet, aktiveras knappen och armen låses
i upphöjt läge.
10. AVSEDD ANVÄNDNING
Denna maskin är en elektrisk slipmaskin för sågkedjor som används på
motorsågar.
- Använd maskinen endast för de kedjetyper som anges i tabellen över tekniska
data.
- Använd aldrig maskinen som kapmaskin eller för att slipa andra föremål, än de
kedjor som anges i denna bruksanvisning.
- Fäst maskinen stadigt i en bänk eller på en vägg.
- Maskinen är inte avsedd att användas i frätande eller explosiva omgivningar.
- All annan användning bedöms som olämplig.
Tillverkaren ansvarar inte för eventuella skador som beror på en olämplig eller felaktig
användning.
11. UPPACKNING
Slipmaskinen är delvis nedmonterad när den levereras.
12. BASUTFÖRANDE (FIG.2)
1 - Bas 13 - Bricka för skruv M10
2 - Arm-motorenhet 14 - Låsvred arm
3 - Bruksanvisning 15 - Mutter M10 arm
4 - Testkort 16 - Handtag
6 - Slipskiva Ø 145 x 3,2 x 22,2 19 - Slipmall
7 - Slipskiva Ø 145 x 4,7 x 22,2 20 - Slipskiveputsare
8 - Slipskiva Ø 145 x 6 x 22,2 21 - Sexkantnyckel 4 mm
12 - Skruv M10x40 arm 22 - Sexkantnyckel 5 mm
13. KONTROLL AV SLIPSKIVAN
Håll slipskivan upphängd i mittenhålet. Knacka försiktigt med ett metallföremål på
slipskivans kant . Om ett ometalliskt stumt ljud hörs kan slipskivan vara skadad:
Använd inte slipskivan!
14. INSTALLATION
VARNING
Försäkra dig om att maskinen inte installeras i ögonhöjd för operatören. Det rekommen-
deras att montera slipmaskinen på en max. höjd på cirka 1,2 - 1,3 m från marken.
Maskinen kan antingen monteras på en bänk eller på väggen.
14.1 BÄNKMONTERING
-  Använd de 2 skruvar av typ M8 försedda med brickor och muttrar
(ingår inte) som sitter i fästhålen F4. Var noga med att placera basen på arbetsbänken
enligtguren.
- För att fästa armen-motorn i basen, stick in skruven V5 i
därtill avsett hål F5. Sätt in brickan R5 och dra åt vredet M5 på den bakre delen.
14.2 VÄGGMONTERING
- Sätt in de två pluggarna med respektive skruvar och
brickor (medlevereras inte) i fästhålen F6.
- Stick in skruven V5 i därtill avsett hål F5 för att fästa
armen-motorn. Sätt in brickan R5 och skruva fast muttern D5 i den bakre delen.
14.3 FASTSÄTTNING AV HANDTAG (FIG.7)
- Skruva fast handtaget I7 fullständigt på skruven V7.
15. INFORMATION OM KEDJAN
Kedjan ska inspekteras fullständigt före slipningen för att kontrollera dess skick.
 
1 Övre del 1 Förbindelselänk
2 Övre skärvinkel 2 Vänster tand
3 Sidoskärvinkel 3 Höger tand
4 Slipförsänkning 4 Drivlänk (draglänk)
5 Djupbegränsare 5 Nit
6 Spets
7 Häl
8 Nithål
16. IDENTIFIERING AV KEDJA
- Innanslipningenutförsskatypenavkedjaochrespektivejustervinklaridentieras.
Dessa egenskaper anges i bruksanvisningen för motorsågen på vilken kedjan är
monterad eller på sågkedjans förpackning.
- Kedjansidentieringskodangesnormaltpådrivlänken.
- Kedjankan ävenidentieras med ettinstrument, medhjälp av enmall och en
tjockleksmätare.
- Se KEDJETABELLEN längst bak i denna bruksanvisning.

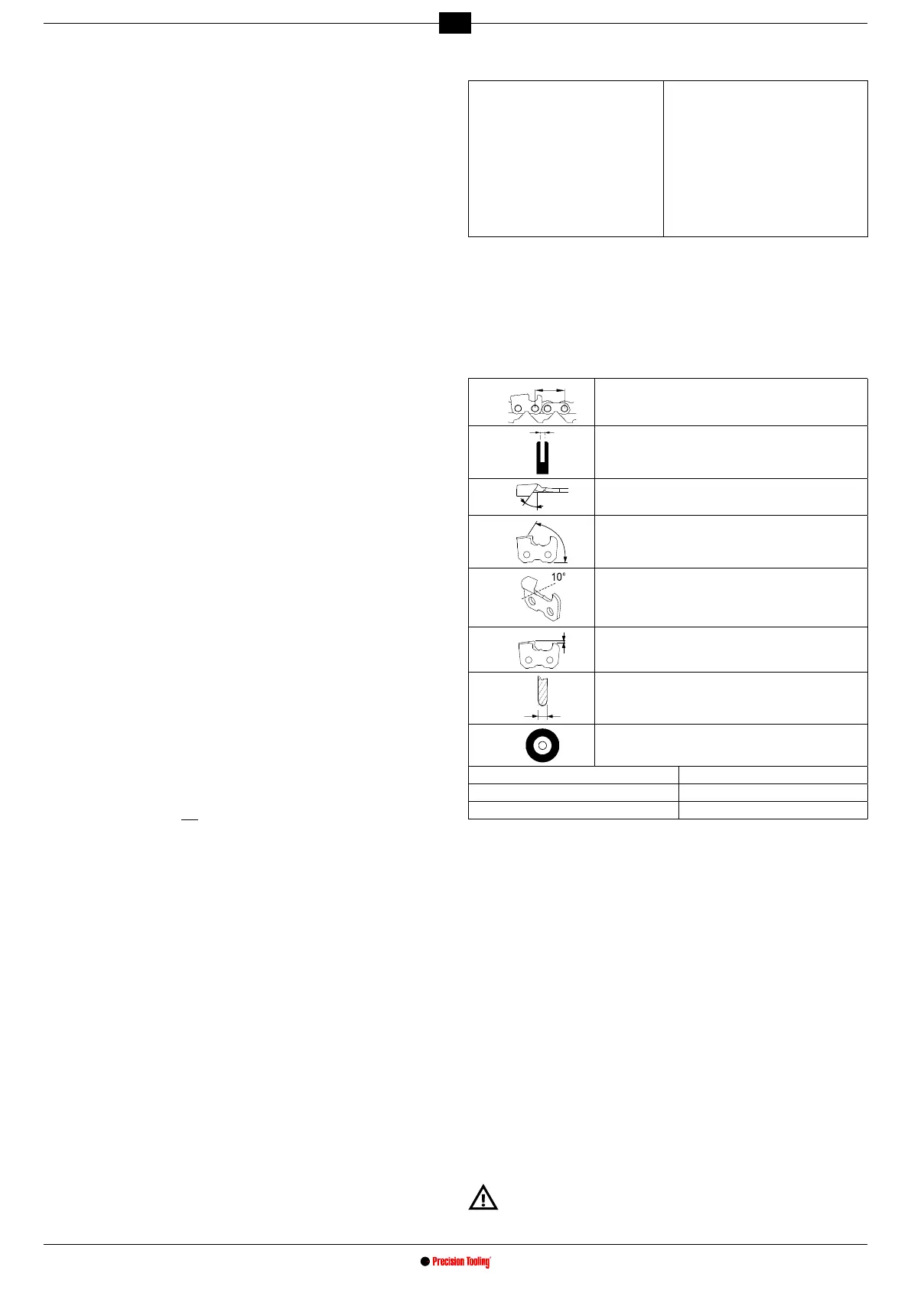

Kolumnerna i denna tabell ger följande information:
A
÷ 2
Kedjedelning
B
Drivlänkens bredd
C
Övre slipvinkel (skruvstyckerotation)
D
Skärvinkel (armrotation)
E
Låg vinkel (skruvstyckevinkling)
F
Djupbegränsare
G
Slipskivetjocklek
H
Slipskivekod
I Oregon kedjekoder N Carlton kedjekoder
L Windsor kedjekoder O Stihl kedjekoder
M SARP kedjekoder P EM kedjekoder
16.1 MÄTNING MED INSTRUMENT (FIG.13)
a-Användlämpligprolförattfastställadjupetfördjupbegränsaren.
b - Placera mallen på denna sida för att mäta kedjedelningen.
c - Placera mallen på denna sida för att mäta tandlängden.
d - Drivlänkens bredd kan mätas med ett lämpligt instrument (t.ex.
tjockleksmätare).
17. SÄKERHETSFÖRESKRIFTER FÖR SLIPSKIVAN
- Använd lämplig slipskiva för typen av kedja som ska slipas. Se den bifogade ked-
jetabellen längst bak i bruksanvisningen.
- Använd inte kraft för att sätt inte in en slipskiva på tappen och ändra inte diametern
på centreringshålet. Undvik att använda slipskivor som inte passar perfekt.
- Endast ren och oskadad tapp och fläns ska användas för monteringen av
slipskivan.
- Försäkradigomattmåttenförtappensyttrediameterochänsenäridentiska.
18. MONTERA SLIPSKIVAN
- Lossa på skruven V10 och vrid på skyddet P10 .
- TabortskruvenV8ochänsenF8somsitterpåtappen.
- Välj slipskiva baserat på typen av kedja som ska slipas (kolumn H i
kedjetabellen).
- Sätt in och centrera slipskivan perfekt i därtill avsett säte på tappen .
- SättinänsenF8ochdraåtskruvenV8.


Omänsarnadrasåtalltförmycketnärslipskivanmonteras,kanänsarna
gå sönder under arbetet och operatören utsättas för fara. För att undvika
denna risk ska skruven M6x25 dras åt med 7 Nm (kontrollera detta värde
med en momentnyckel).
