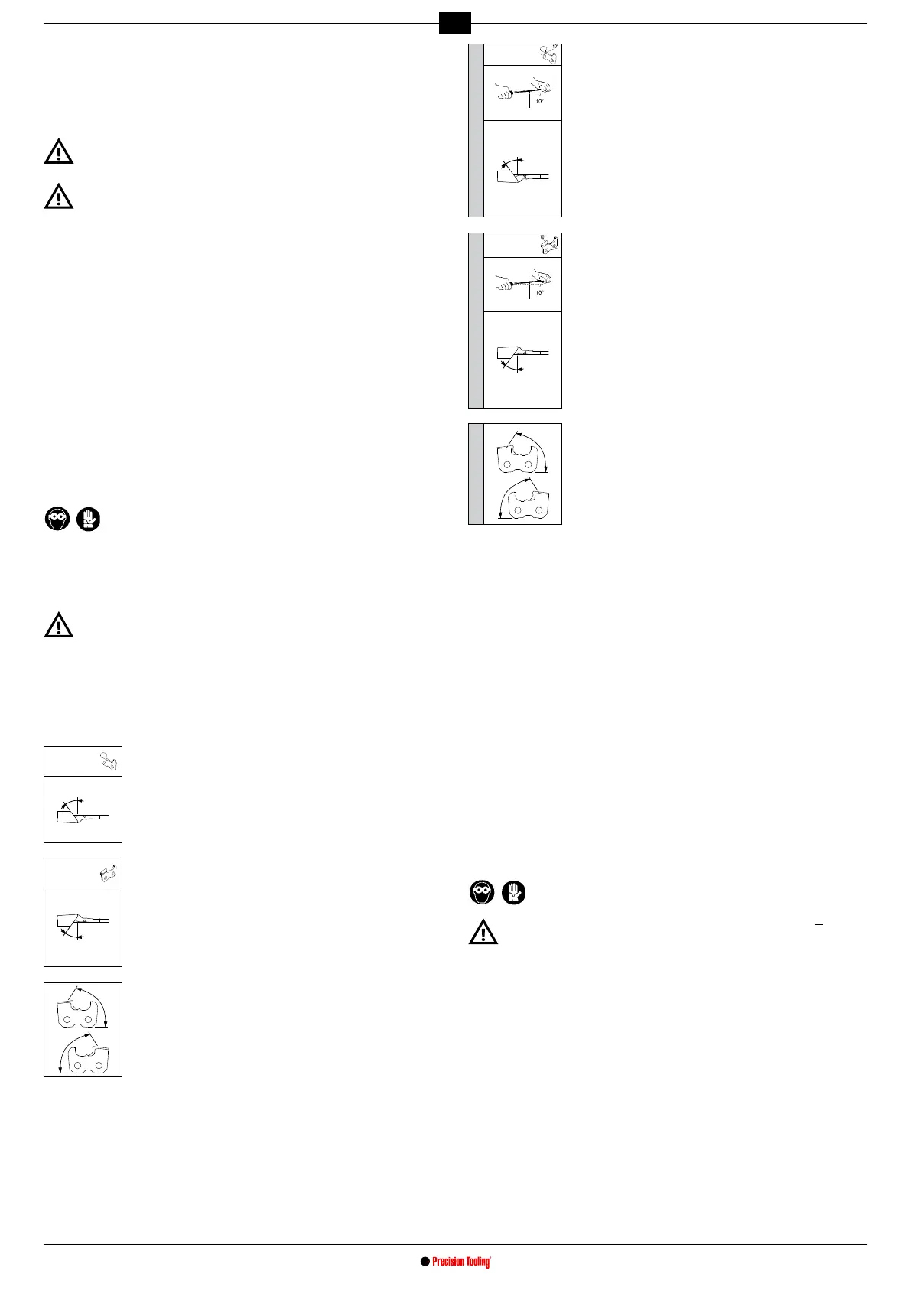

47
ET

- seiske käiakivi kõrvale, käivitage terituspink ja jälgige tähelepanelikult, et käiakivi
eivänderdakseiküljeltküljeleegaristisuunas,kunaseetekitabebanormaalselt
tugevat vibratsiooni.
- anomaaliate korral seisake masin viivitamatult ning kontrollige, et käiakivi oleks
õigesti peale pandud. Vajaduse korral asendage see uue originaalkäikiviga.
Enne teritama hakkamist tuleb värskelt pealepandud käiakivi selle
proovimiseksvähemaltminutaegatühjaltkäialasta,jäädesiseseadmest
eemale ja jälgides, et mitte keegi muu ei oleks sel ajal seadme läheduses.
20. ELEKTRIÜHENDUS
- Veenduge, et kasutatava võrgu toitepinge vastaks tehnilise info plaadil
äratoodule.
- Toitepinge ei tohi infoplaadil olevast erineda rohkem kui ±5%.
- Ühendus vooluvõrku peab olema kooskõlas seadme kasutusriigis kehtiva
seadusandlusega.
- Kasutatav stepsel peab olema varustatud maanduse ja sobiliku kaitsekorgiga ning
sellelepeabolemapaigaldatudtermilinevoolukatkesti,milletundlikkuseiületa30
mA.
21. KASUTUSELEVÕTMINE
- Lukustageterituspeasellekõigeülemisesseasendisse(turvanuppeitohiollaalla
vajutatud).
- Pange toitejuhtme pistik stepslisse.
22. KÄIAKIVI PROFIILI KONTROLL
- Seisakeseadeningkontrolligevastavamalliabilkäiakiviproili(joon.17); vajaduse
korrallihvigekäiakivi,ettaastadaselleõigeproil.
23. KÄIAKIVI LIHVIMINE
Kasutage isikukaitsevahendeid.
- Käivitageseade–selleksseadkelülitiasendisse„1“.
- Käivitamisehetkelsüttibterituspiirkondavalgustavlambike.
- Õgvendagevastava lihvija abilkäiakivi proili; seejuures tulebolla äärmiselt
ettevaatlik ning lihvijat tuleb kahe käega ja kindlalt kinni hoida (joon.18).
- Seisakeseadeningkontrolligeproilivastavamalliabil(joon.19).
Kokkupuude kiirelt pöörleva käiakiviga võib põhjustada põletusi ja
marrastusi.
24. TERITAJA SEADISTAMINE
24.1 TERITUSNURGAD
- Ollesteinudkindlaksteritatavaketitüübi,tulebkettidetabeli(veerudC/D/E)abil
kindlaks teha seadistusnurgad (kinnitusmehhanismi ja terituspea jaoks).
PAREMPOOLNE
lõikelüli
24.2 ÜLEMISE PLAADI TERITUSNURGA SEADISTAMINE
(JOON.20-21)
- Keerake nupp M20 poollahti.
- Keerake kinnitusmehhanismi kellaosuti liikumise suunas.
- Seadke kinnitusmehhanismil olev märgis “0” soovitud nurga
märgise kohale.
- Keerake nupp M20 uuesti kinni.
VASAKPOOLNE
lõikelüli
24.3 ÜLEMISE PLAADI TERITUSNURGA SEADISTAMINE
(JOON.20-21)
- Keerake käepide M20 poollahti.
- Keerake kinnitusmehhanismi kellaosuti liikumisele vastupidises
suunas.
- Seadke kinnitusmehhanismil olev märgis “0” soovitud nurga
märgise kohale.
- Keerake nupp M20 uuesti kinni.
24.4 LÕIKEHAMBA SERVA NURGA SEADISTAMINE (JOON.23)

- Keerake tagumine hoob M23 poollahti ning pöörake terituspead
paremale. Seadke kinnitusmehhanismil olev märgis “0” soovitud
nurga märgise kohale.
- Keerake hoob M23 uuesti kinni.
24.5 TERITUSNURGAD “DOWN ANGLE” SEADISTUSEGA KETTIDELE
- Tehke vastavalt eelnevalt äratoodud juhistele kindlaks seadistusnurgad.
- Seadistageveelüksparameeter:madalnurk.Etkindlaksteha,millistekettidepuhul
see vajalik on, vaadake ketitabeli veergu E.
Down Angle
PAREMPOOLNE
lõikelüli
24.6 MADALNURGA REGULEERIMINE (JOON.25)
- Keerake hoob M20 poollahti.
- Kallutage ketikinnitusmehhanismi maksimaalselt sissepoole,
jälgides seejuures, et vasakpoolne ja alumine märgis kokku
langeksid.
24.7 ÜLEMISE PLAADI TERITUSNURGA
SEADISTAMINE (JOON.26)
- Keerake ketikinnitusmehhanismi kellaosuti liikumise
suunas.
- Seadke sellel olev märgis “DOWN 10” (paremal) soovitud
nurga kohale.
- Keerake hoob M20 uuesti kinni.
Down Angle
VASAKPOOLNE
lõikelüli
24.8 MADALNURGA SEADISTAMINE (JOON.27)
- Keerake hoob M20 poollahti.
- Kallutage ketikinnitusmehhanismi maksimaalselt seadmega
töötaja poole, jälgides seejuures, et parempoolne ja alumine
märgis kokku langeksid.
24.9 ÜLEMISE PLAADI TERITUSNURGA
SEADISTAMINE (JOON.28)
- Keerake ketikinnitusmehhanismi kellaosuti liikumisele vastu-
pidises suunas.
- Seadke sellel olev märgis “DOWN 10” (vasakul) soovitud
nurga kohale.
- Keerake hoob M20 uuesti kinni.
Down Angle
24.10 LÕIKEHAMBA SERVA NURGA SEADISTAMINE
(JOON.24)

- Keerake tagumine käepide M23 poollahti ning pöörake
terituspead paremale. Seadke märgis “10” soovitud nurga
kohale.
- Keerake käepide M23 uuesti kinni.
24.11 KETISTOPPERI REGULEERIMINE (JOON.29)
- Pange kett kinnitusmehhanismi peale.
- TõmmakeketilülivastustopperitA29.
- Keerake käepidet P29, et kett jääks korralikult vastu stopperit A29.
24.12 KETILÜLI SEADMINE TERITAJA PEALE
- Vajutage turvanupule P17, et terituspea vabastada (joon.22).
- Viigekäiakivivastuteritatavatlüli,terituspeadallapooletõmmates.
- KeerakenuppuP30,etkettiliigutada,niietkäiakiviläheksvastulülilõikavatosa
(joon.30). Kett peab seejuures kinnitusmehhanismi peal vabalt, aga ilma lõtkuta
jooksma.
- Seejärel tõstke terituspeaülesjakeerake nuppu P30, et teritatavatlüliedasi
liigutada.

Midarohkemlülidkulunudon,sedarohkempeabkettiliigutama.Samas,kuiketilülid
on vähe kulunud, piisab minimaalsest mahalihvimisest.
- KeerakenuppuP31,etreguleeridalüliteritussügavus.Käiakivipeabvertikaalselt
vastulülipõhjaminema(joon.31).
- Kuilüli täpneasendonkindlakstehtud,keerakekinniketistopperi käepideM32
(joon.32).
Käepidet M32 seadmega töötaja poole tõmmates saab selle uuesti paika panna, et
teritamist hõlbustada.
25. TERITAMISEL TULEB TÄHELE PANNA
- Teritamise ajal kasutage isikukaitsevahendeid.
- Kõik seadistused tuleb teha seisva mootori ja käiakiviga, mis ei liigu.
- Kuikäiakivisaabteritamiseajallööke,siistoimigenii,nagukirjaspeatükis
OLULIST KÄIAKIVI KOHTA.
- Soovitatav on saekett enne selle teritamist ära puhastada.
- Etmootoritmitteülekoormatajaketilülisidmittevigastada,lihvigeneidvõimalikult
väikeningärgeteritageühtlüliliigakaua,kunavastaseljuhulvõiblõikeservkõrbema
hakata
-Teritage kõik ühekülje hambad, reguleerigeseejärel kinnitusmehhanism, nagu
seletatudeelnevatespeatükkides,seejärelteritageteisepoolehambad.
- Ärge kasutage teritamisel jahutusvedelikke.
26. KETI TERITAMINE
- Kontrollige, et kinnitusmehhanismi käepide M32 on kinni keeratud ja kett paigale
lukustatud.
- LülitageseadelülitistI33sisse,vajutagenupuleP17,etterituspeavabastada,ning
alustage teritamist – selleks langetage mootoriga terituspea alla (joon.33).
- PealeteritamisttõstketerituspeataasülesjakeerakekäepideM32lahti.
- Liigutagekettiedasi,etteritadaärajärgminelüli.
- LukustageseekäepidemegaM32paigalejateritagesamalmoelnagueelminelüli.
