Primer DS-17 - Page 149

147

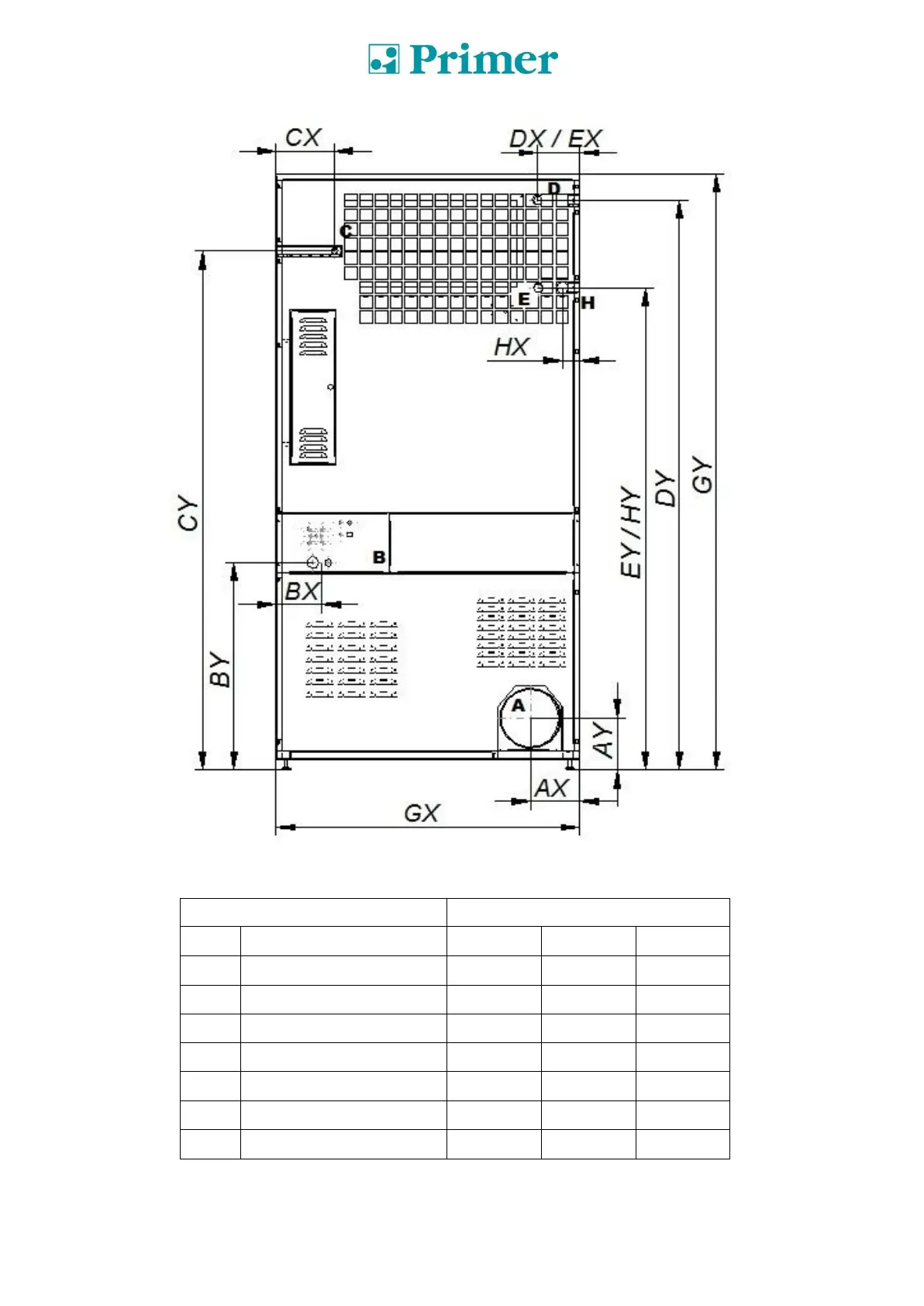

DS/DL-35D
Point
Description
Cote X
Cote Y
Connexion
A
Sortie de buées
160
172
Ø200mm
B
Alimentation électrique
148
685
Ø20mm
C
Entrée de gaz
188
1715
BSP ½”
D
Entrée de vapeur
134
1883
BSP 3/4”
E
Sortie de condensat
134
1594
BSP 3/4”
G
Cote générale
985
1970
-
H
Vane anti-feu
55
1594
BSP ¾ “
