Primer DS-17 - Vista Trasera Secador y Datos de Instalación

41

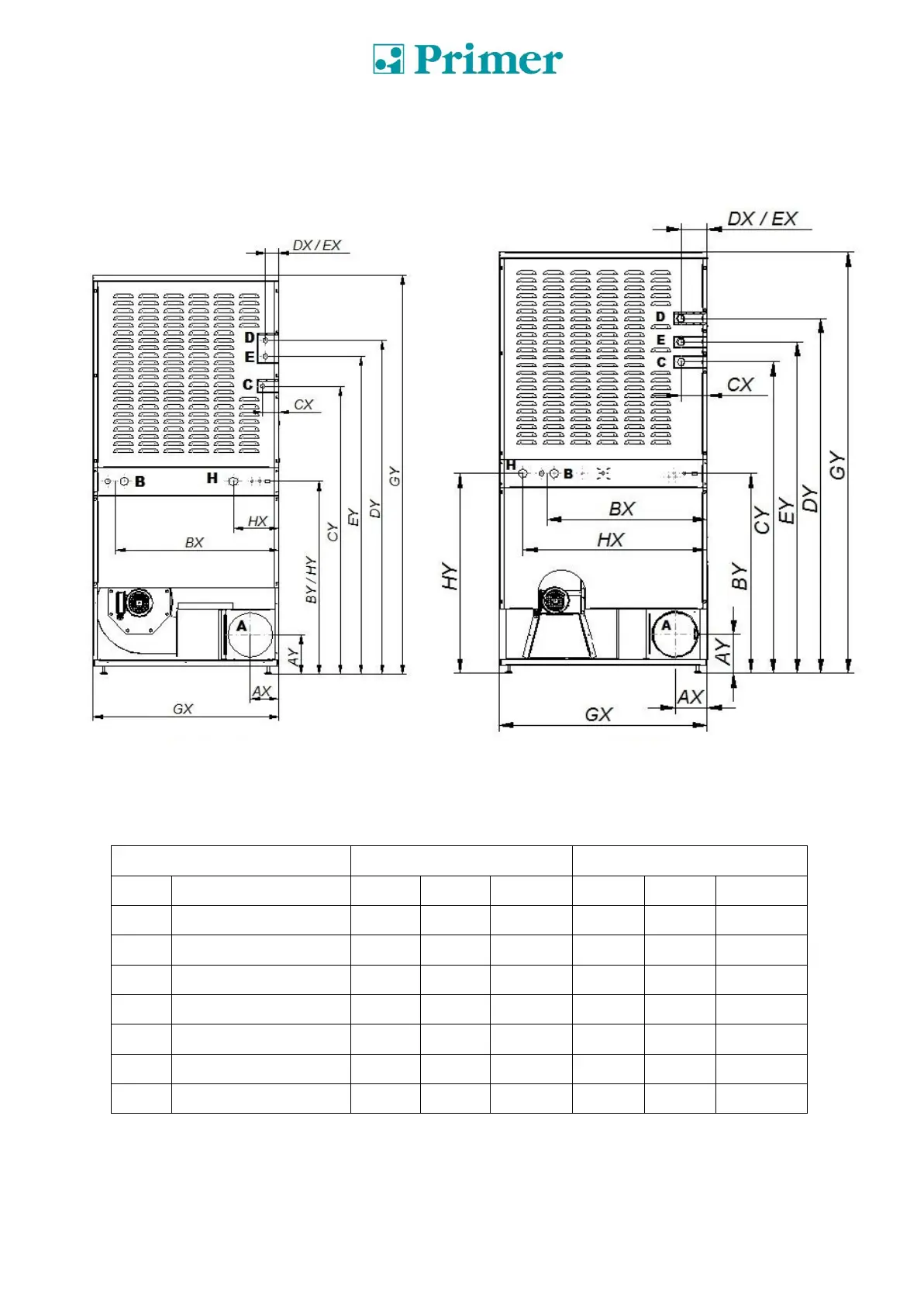

3.9. Vista trasera secador y datos de instalación:
DS/DL-11 / DS/DL-17
DS/DL-23
Punto
Descripción
Cota X
Cota Y
Conexión
Cota X
Cota Y
Conexión
A
Salida vahos
121
168
Ø200mm
137
168
Ø200mm
B
Acometida eléctrica
690
821
Ø20mm
685
862
Ø20mm
C
Entrada gas
68
1226
BSP ½”
112
1344
BSP ½ ”
D
Entrada vapor
56
1422
BSP ½”
113
1532
BSP ¾ “
E
Salida condensados
56
1354
BSP ½”
113
1430
BSP ¾ “
G
Cota general
785
1700
-
890
1817
-
H
Válvula anti incendio
192
821
BSP ¾ “
787
862
BSP ¾ “
