Primer DS-17 - Page 44

42

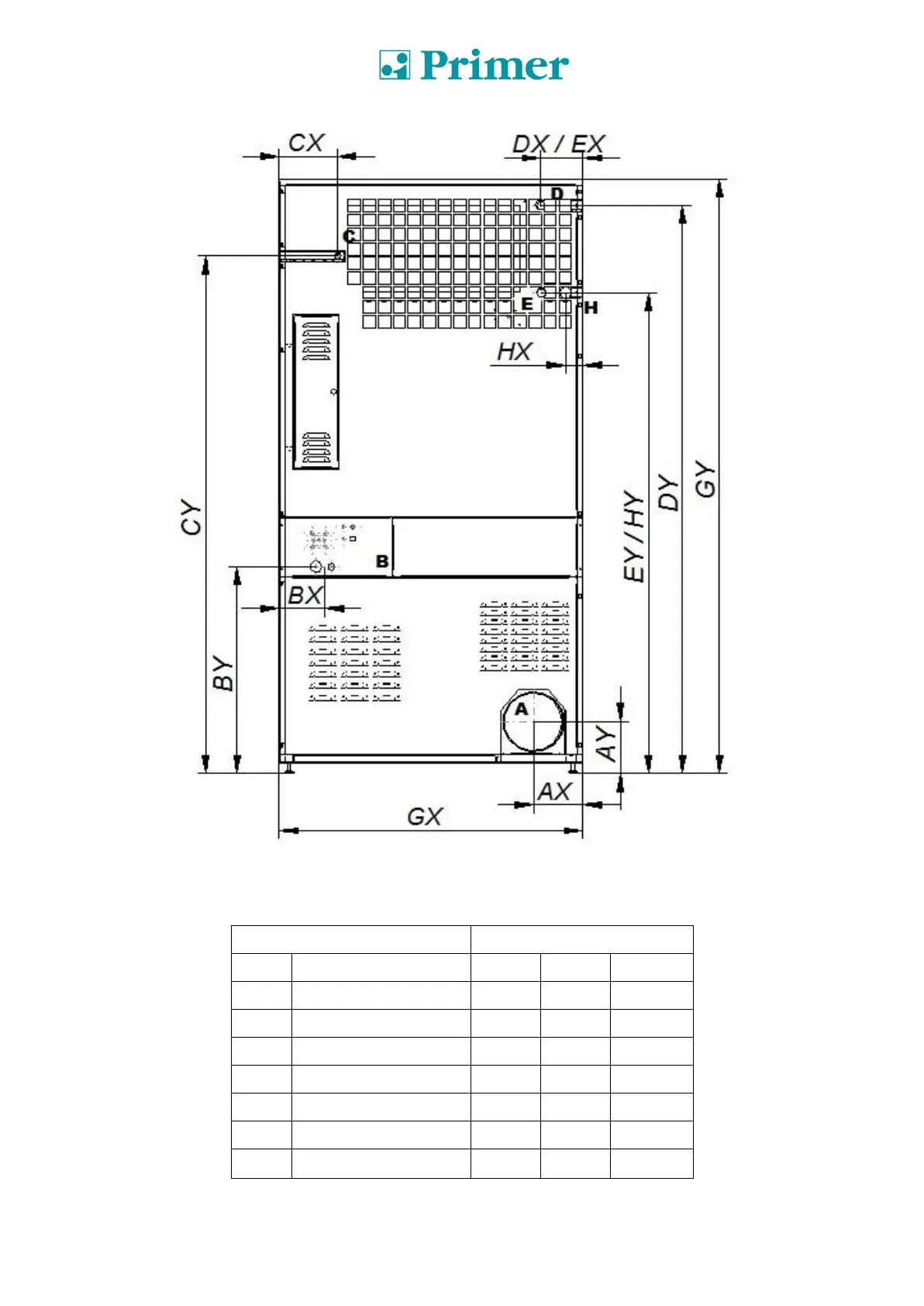

DS/DL-28D/35D
Punto
Descripción
Cota X
Cota Y
Conexión
A
Salida vahos
160
172
Ø200mm
B
Acometida eléctrica
148
685
Ø20mm
C
Entrada gas
188
1715
BSP ½”
D
Entrada vapor
134
1883
BSP 3/4”
E
Salida condensados
134
1594
BSP 3/4”
G
Cota general
985
1970
-
H
Válvula anti incendio
55
1594
BSP ¾ “
