Primer DS-17 - Rückseitige Ansicht des Wäschetrockners und Angaben zur Installation

199

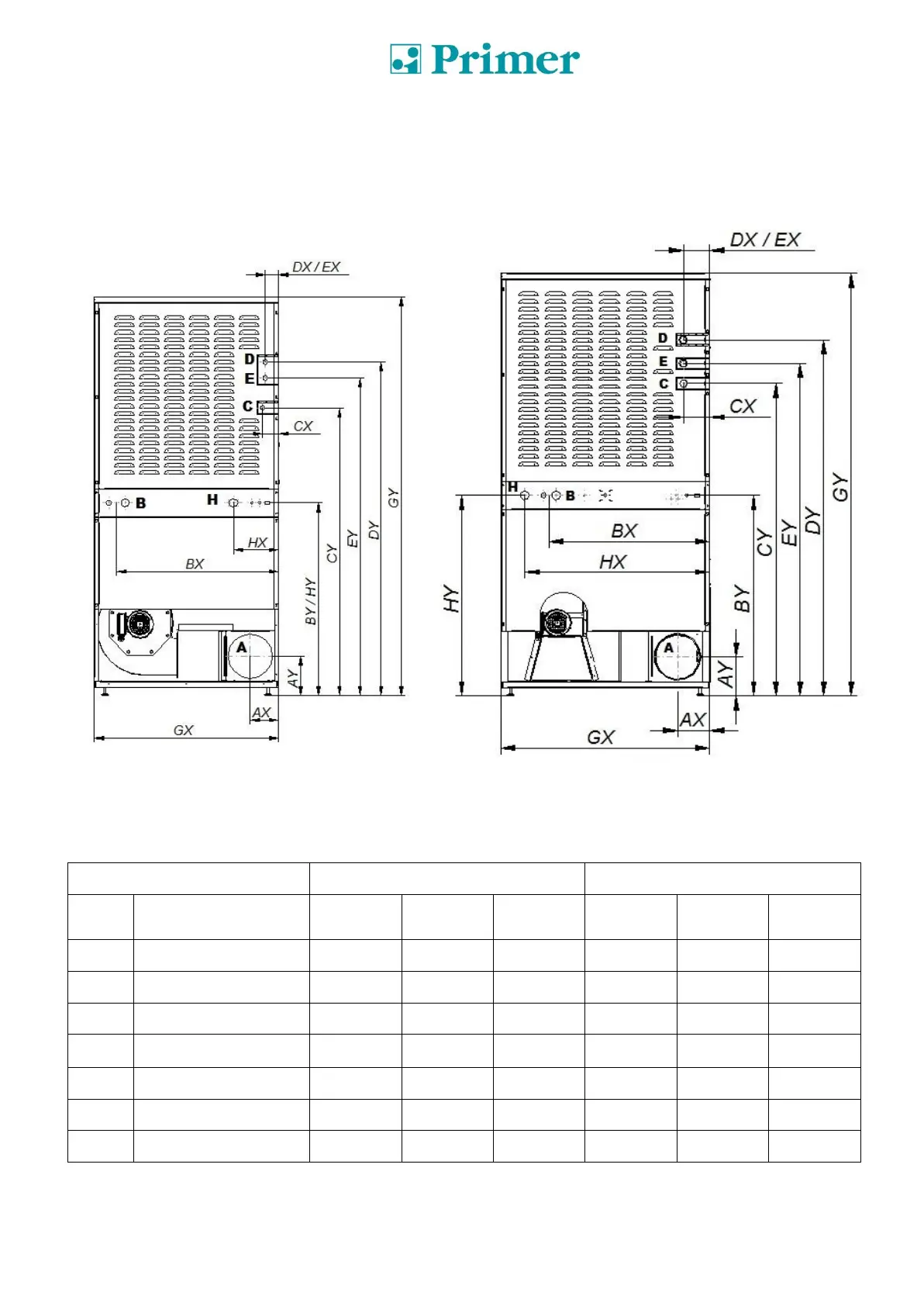

3.9. Rückseitige Ansicht des Wäschetrockners und Angaben zur
Installation:
DS/DL-11/17
DS/DL-23
Punkt
Beschreibung
Abmaß X
Abmaß Y
Anschluss
Abmaß X
Abmaß Y
Anschluss
A
Dampfabfuhr
121
168
Ø200mm
137
168
Ø200mm
B
Elektrische Zuleitung
690
821
Ø20mm
685
862
Ø20mm
C
Gaseinlass
68
1226
BSP ½”
112
1344
BSP ½ ”
D
Dampfeinlass
56
1422
BSP ½”
113
1532
BSP ¾ “
E
Kondensatabfuhr
56
1354
BSP ½”
113
1430
BSP ¾ “
G
Allgemeines Abmaß
785
1700
-
890
1817
-
H
Brandschutzventil
192
821
BSP ¾ “
787
862
BSP ¾ “
