3.2. Procedimento para girar a porta “REVERSING DOOR”
Entregamos os elementos necessários para montagem UNICAMENTE a pedido do cliente.
O Kit “Reversing door” (código 8V000093) é composto por:
1 cabo auxiliar para reversing door (código 05V06039)
1 passa-muros (código 1BC03131)
2 juntas de inserção (código 1DL14170)
Processo de montagem:

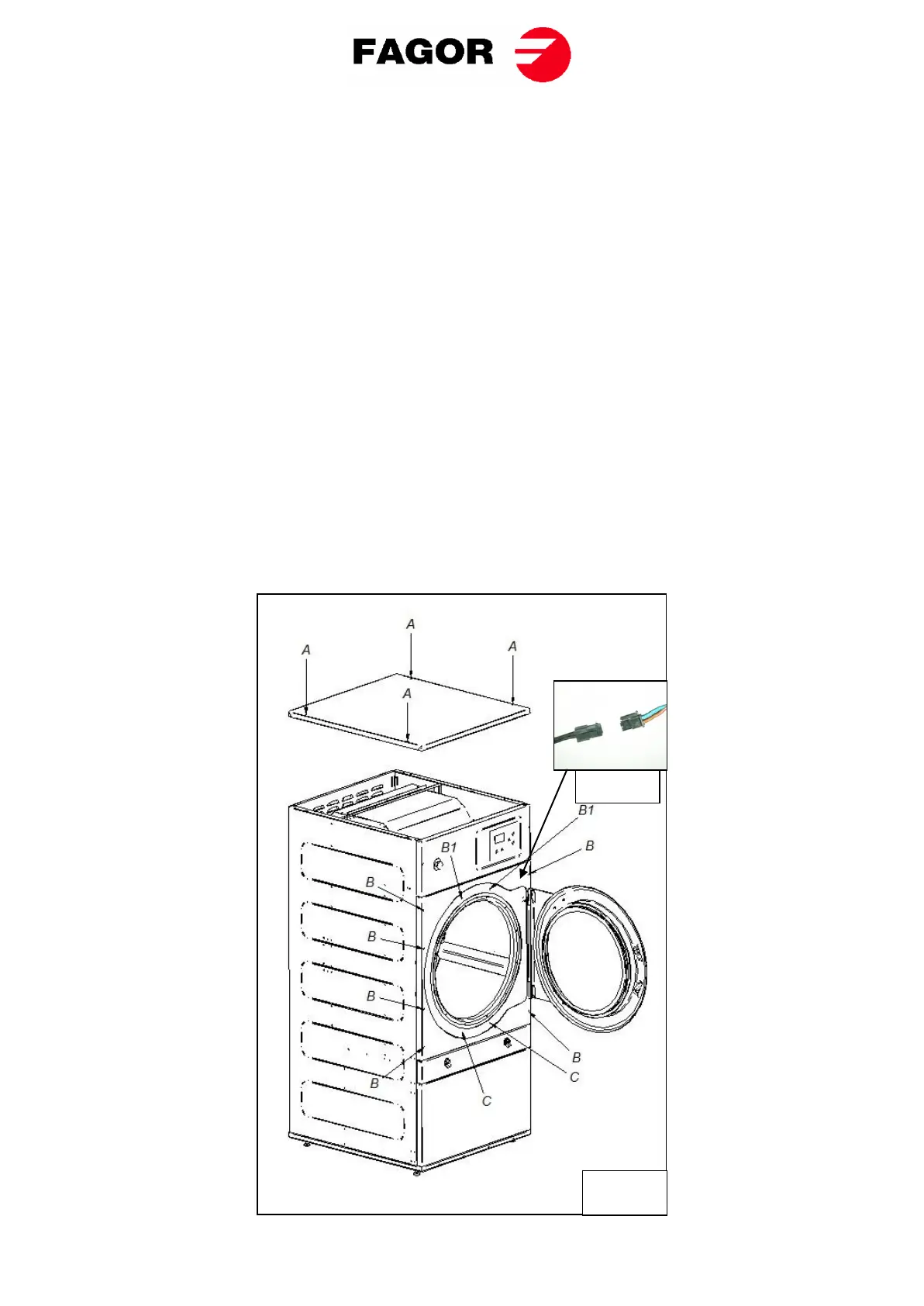

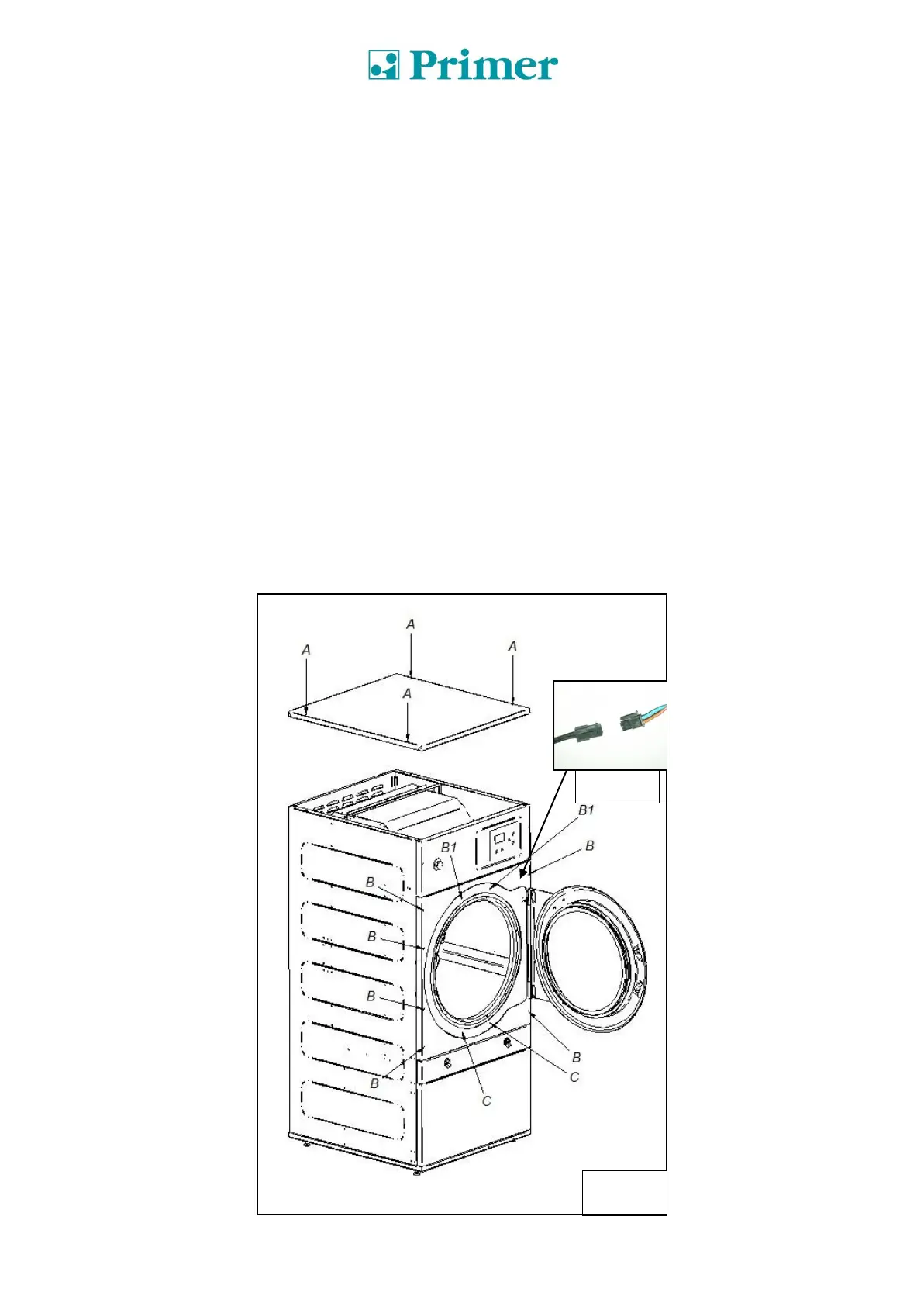

1. Desmontar o teto, desapertando os 4 parafusos “A” com uma chave Allen n.º 3 para poder aceder por cima ao
terminal do sensor reed da porta, que está situado na parte superior direita desta. Ver fig.1
2. Desligar o terminal do sensor reed da porta. Ver fig. F
3. Desmontar a tampa frontal, retirando os 6 parafusos “B” e abrir a porta para aceder aos 2 parafusos “B1”.
Realizar esta operação com uma chave Allen n.º 3. IMPORTANTE: não tentar retirar os 2 parafusos “C”.
4. Uma vez desmontada a tampa frontal, retirar os 2 parafusos “C” que presos com uma porca por atrás e colocá-los
onde anteriormente estavam os 2 parafusos “B1”. Estes parafusos realizam a função de “tampão” dos 2 orifícios
que fazem com que a porta seja reversível.
5. Situar o novo cabo que é fornecido, seguindo o percurso indicado na fig.2 da página seguinte. No interior do
habitáculo, onde fica alojado o filtro, existe um orifício previsto para a passagem do cabo; é preciso retirar o
tampão existente e pôr no seu lugar o passa-muros que é fornecido. Retirar a tampa do filtro para facilitar o
acesso e passar o cabo com comodidade.
