Primer DS-17 - Vista Traseira da Máquina de Secar E Dados de Instalação

305

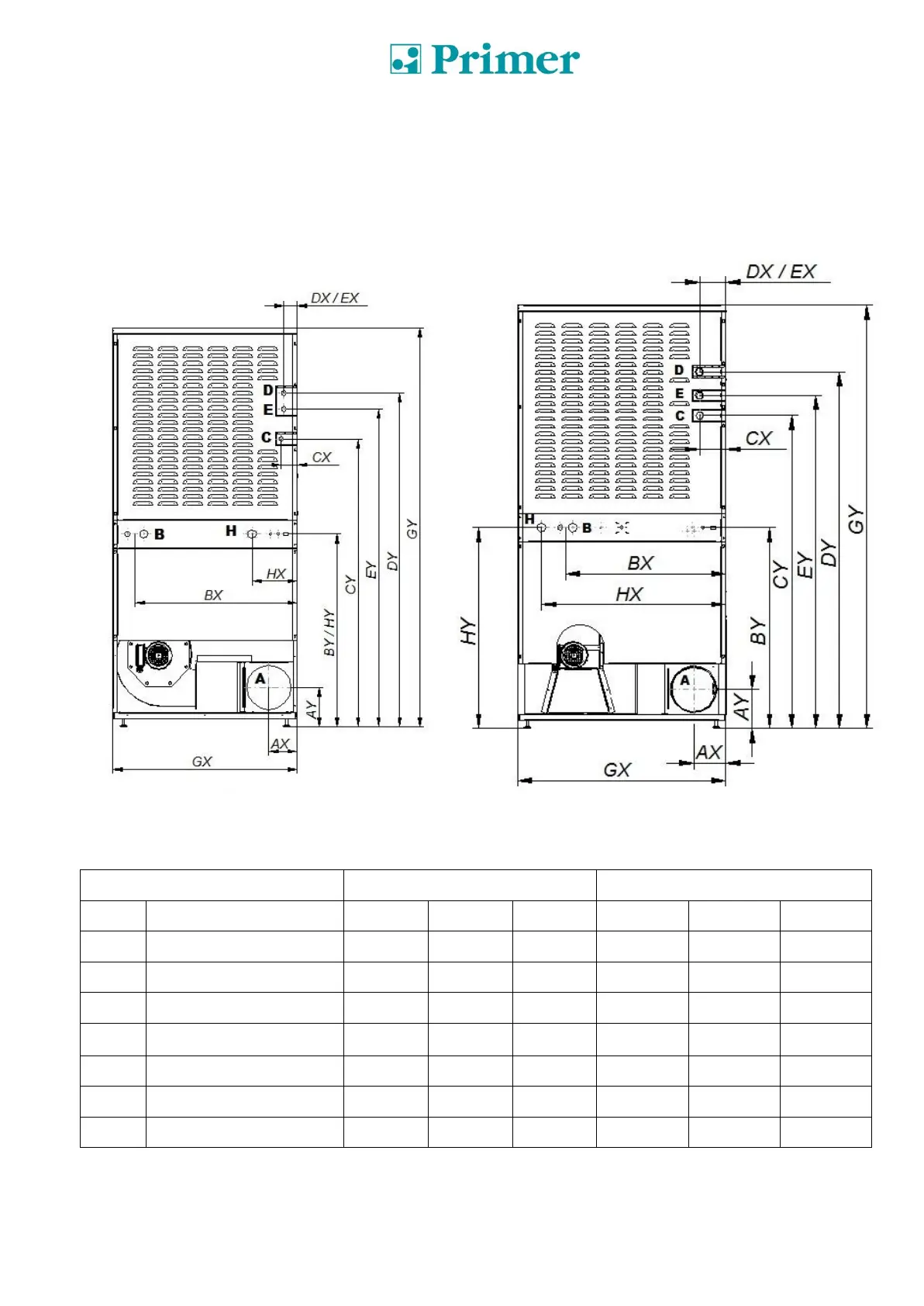

3.9. Vista traseira da máquina de secar e dados de instalação:
DS/DL-11 / DS/DL-17
DS/DL-23
Ponto
Descrição
Cota X
Cota Y
Conexión
Cota X
Cota Y
Conexión
A
Saída de vapor
121
168
Ø200mm
137
168
Ø200mm
B
Ligação elétrica
690
821
Ø20mm
685
862
Ø20mm
C
Entrada de gás
68
1226
BSP ½”
112
1344
BSP ½ ”
D
Entrada de vapor
56
1422
BSP ½”
113
1532
BSP ¾ “
E
Saída de condensados
56
1354
BSP ½”
113
1430
BSP ¾ “
G
Cota geral
785
1700
-
890
1817
-
H
Válvula anti-fogo
192
821
BSP ¾ “
787
862
BSP ¾ “
