239
Nota: Per installazioni con più metri lineari di tubo e/o più gomiti consultare il servizio tecnico.
Potrebbe essere necessario espandere il diametro del tubo o anche installare nell'installazione un
aspiratore ausiliare.

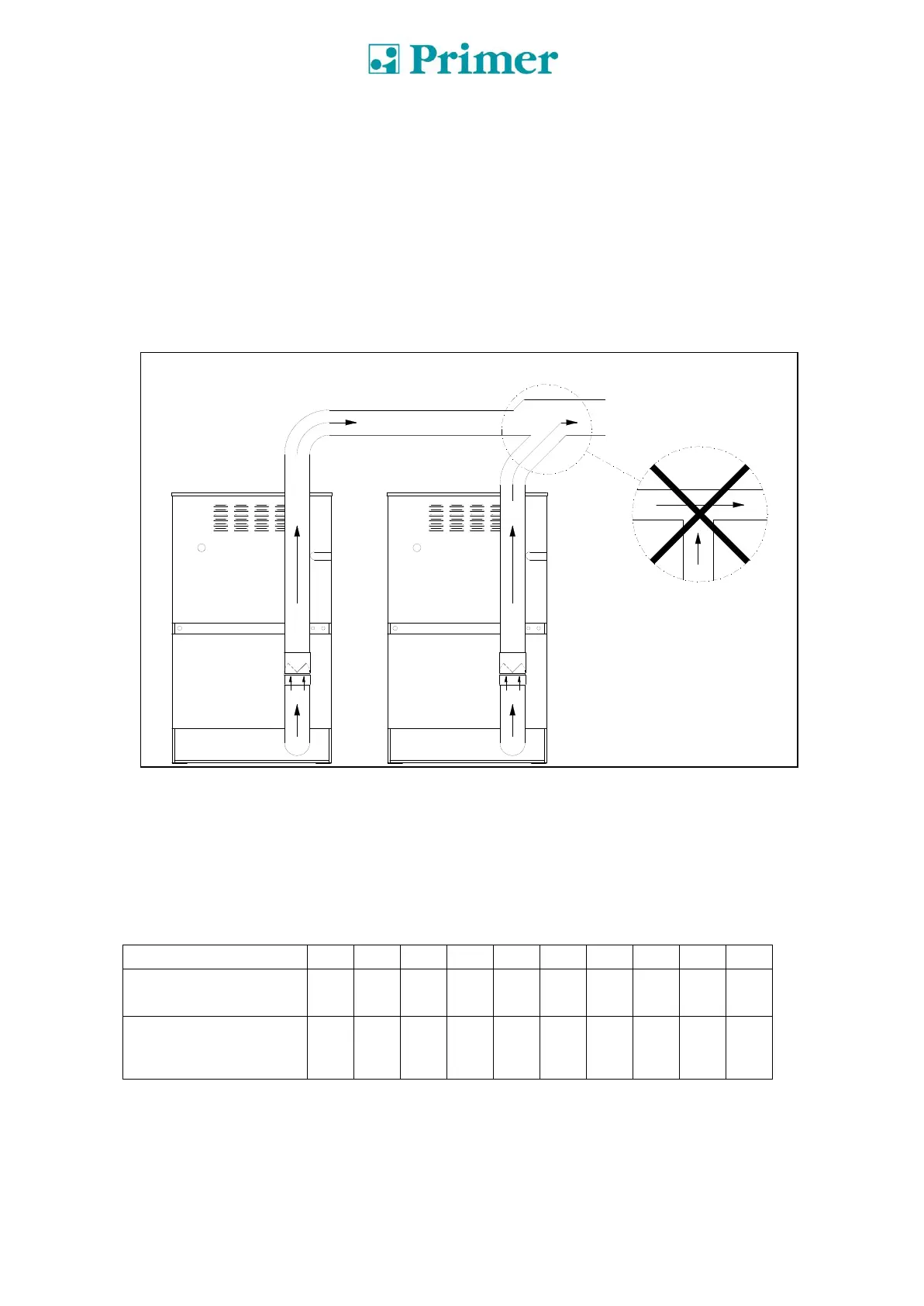

È preferibile che ogni macchina sia dotata di un'uscita di vapore indipendente. Se non è possibile:
 È OBBLIGATORIO installare un non ritorno per ciascuna delle macchine prima di
raggiungere il tubo collettore.
 Sempre connessioni a Y. Mai a T.
 Aumentare la sezione davanti alla connessione in modo tale che la sezione finale è la
somma delle due precedenti.
IMPORTANTE: Nel locale, devono essere previste una o più prese d'aria fresca per consentire
l'ingresso del volume d'aria da estrarre (vedi paragrafo 3.3.1).
Di seguito riportiamo una tabella in cui è possibile consultare il diametro equivalente necessario per
collegare varie asciugatrici a un’uscita di vapore comune e la superficie minima di entrata di aria
fresca (vedi paragrafo 3.3.1):
Numero di asciugatrici
1
2
3
4
5
6
7
8
9
10
Diametro del tubo di
uscita (mm)
200
300
350
400
450
500
500
560
600
630
Superficie minima
d'ingresso dell'aria nel
locale (m²)
0,15
0,25
0,40
0,50
0,65
0,80
0,80
1,00
1,15
1,25
