242

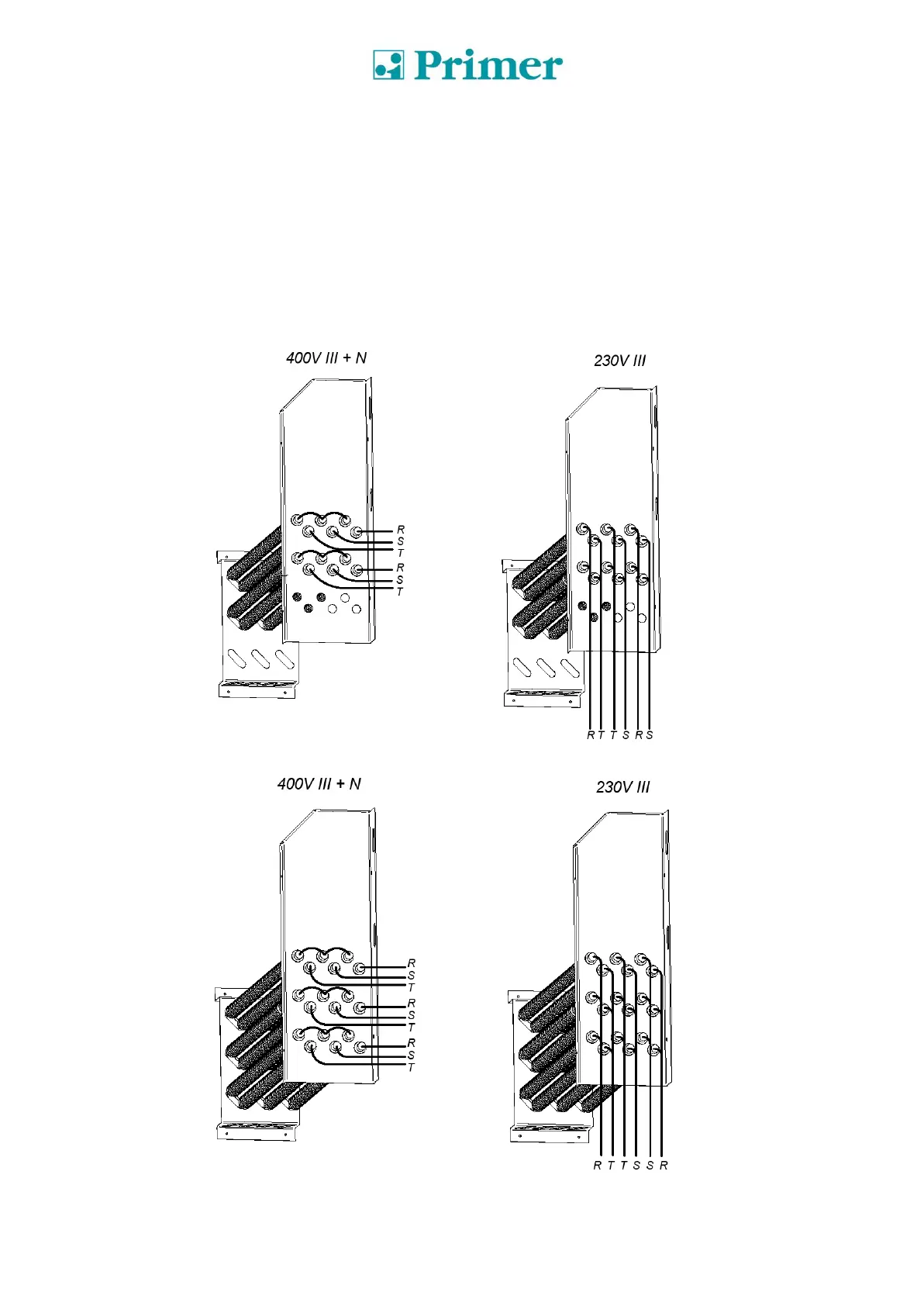

Le seguenti figure descrivono graficamente i cambiamenti per eseguire il collegamento elettrico
della macchina quando si cambia la tensione di alimentazione.
Solo tra 400V III +N e 230V III.
MODELLI DS/DL-11 e DS/DL-17
Insieme delle resistenze (Solo per il riscaldamento elettrico).
Le figure rappresentano un'immagine schematica dei collegamenti, non una visione reale degli stessi.
DS/DL-11
DS/DL-17
