Рекомендуется, чтобы труба для отвода влажного воздуха имела наименьшую возможную
длину. Рекомендуется, чтобы она в длину не превышала 4 метров, чтобы не было больше двух
поворотов по 90º и чтобы был угол наклона от горизонтальной плоскости был 2% в сторону
выхода для предотвращения возвращения конденсата в машину.
Примечание: При использовании более длинной трубы и/или с большим количеством
поворотов, необходимо проконсультироваться с нашим отделом технического обслуживания.
Возможно, что потребуется увеличение диаметра трубы или же установка к ней
дополнительного вытяжного вентилятора.

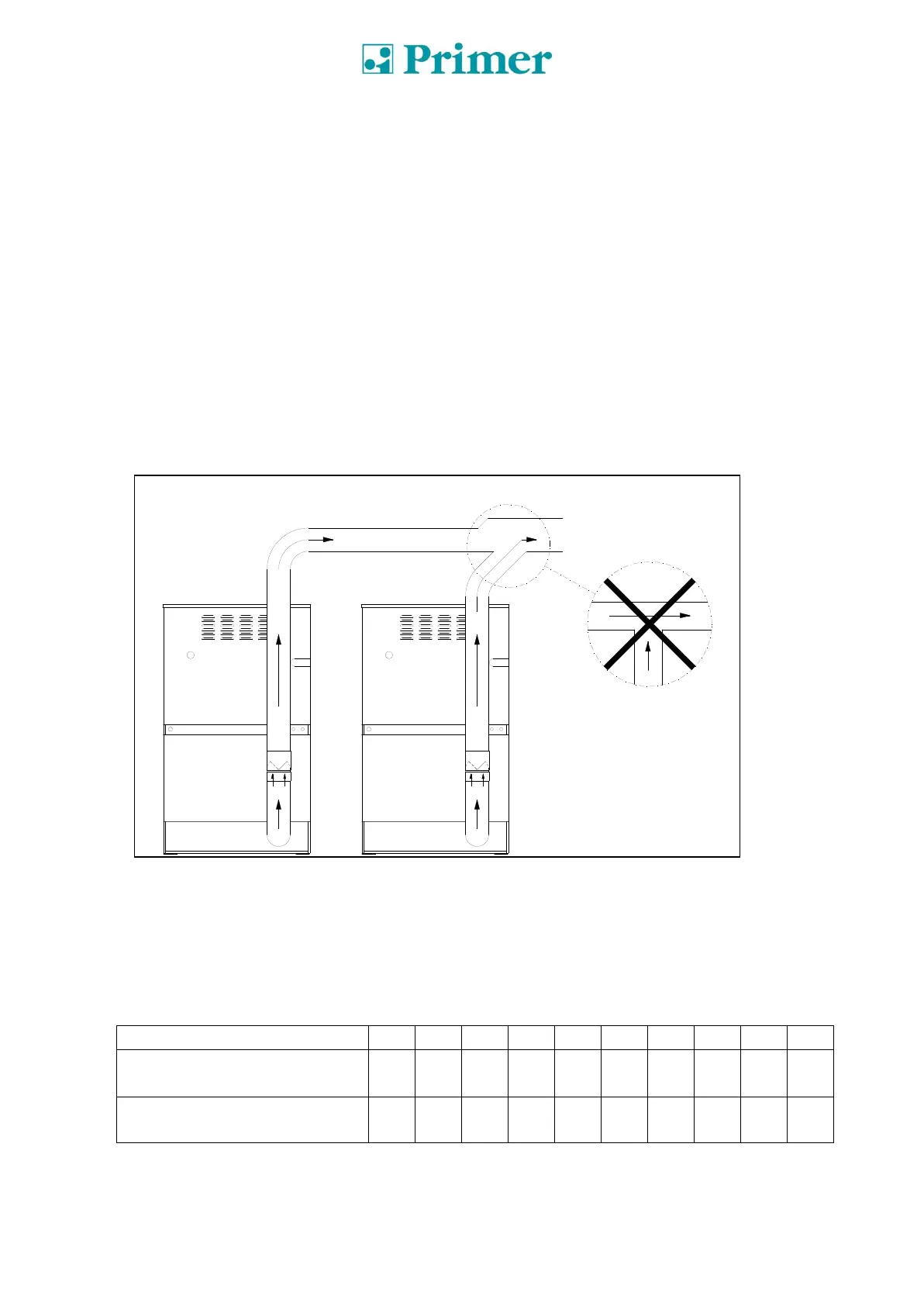

Рекомендуется, чтобы у каждой машины был свой независимый отвод влажного воздуха наружу.
Если это невозможно:
 необходима ОБЯЗАТЕЛЬНАЯ установка обратного клапана для каждой единицы
оборудования до коллекторной трубы.
 Всегда применять соединения Y. Ни в коем случае не в виде Т.
 Увеличивать сечение перед соединением так, чтобы последнее сечение составляло
сумму предыдущих двух.
ВАЖНО: В помещении необходимо предусмотреть один или несколько подводов свежего
воздуха для того, чтобы обеспечить тот объем воздуха, который будет отводиться (см. пункт
3.3.1.).
Далее можно ознакомиться с таблицей соответствующего диаметра, необходимого для
подведения нескольких сушек в одну общую трубу для отвода воздуха, а также минимальную
площадь для подвода свежего воздуха (см. пункт 3.3.1):
Количество сушек
1
2
3
4
5
6
7
8
9
10
Диаметр отводной трубы (мм.)
200
300
350
400
450
500
500
560
600
630
Минимальная площадь для
подвода свежего воздуха (м²)
0,15
0,25
0,40
0,50
0,65
0,80
0,80
1,00
1,15
1,25
