39

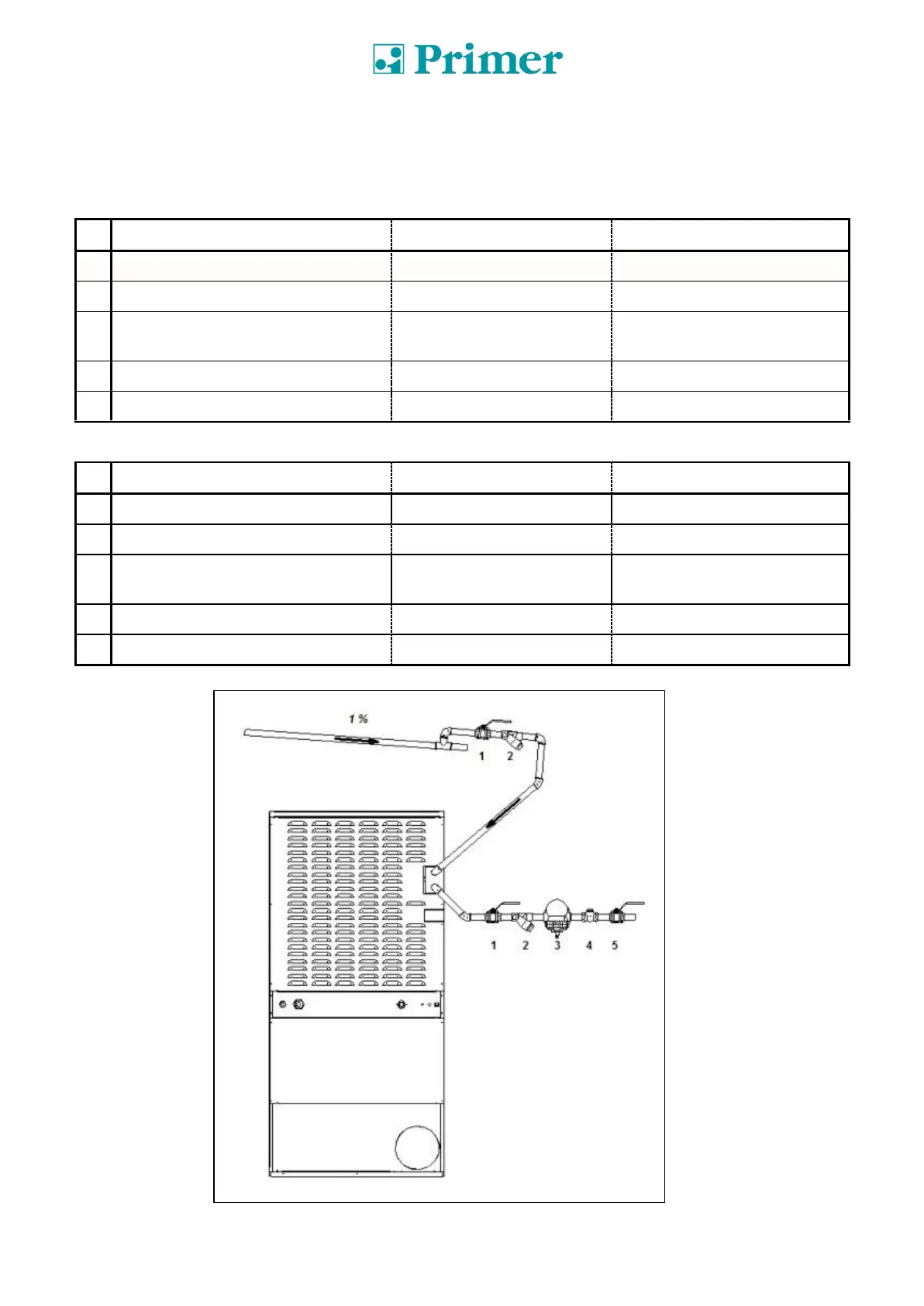

En la salida del condensado deben instalarse los siguientes componentes. Para facilitar la
instalación indicamos los códigos de dos marcas referentes el mercado;
DS/DL-11 / 17
Nº
Descripción
Código Spirax-Sarco
Código TLV
1
Válvula de esfera (Mantenimiento)
M10S2-RB BSP-3/4”
BV1 BSP-3/4”
2
Filtro
Fig. 12 BSP-3/4”
Incorporado en el purgador
3
Purgador de boya
FT14/10 (Selección
orientación) BSP-3/4”
J3X-10 BSP-3/4”
4
Válvula de retención
LCV1 BSP-3/4”
CK3TE BSP-3/4”
5
Válvula de esfera (Mantenimiento)
M10S2-RB BSP-3/4”
BV1 BSP-3/4”
DS/DL-23/28D/35D
Nº
Descripción
Código Spirax-Sarco
Código TLV
1
Válvula de esfera (Mantenimiento)
M10S2-RB BSP-1”
BV1 BSP-1”
2
Filtro
Fig. 12 BSP-1”
Incorporado en el purgador
3
Purgador de boya
FT14/10 (Selección
orientación) BSP-1”
J3X-10 BSP-1”
4
Válvula de retención
LCV1 BSP-1”
CK3TE BSP-1”
5
Válvula de esfera (Mantenimiento)
M10S2-RB BSP-1”
BV1 BSP-1”
