10

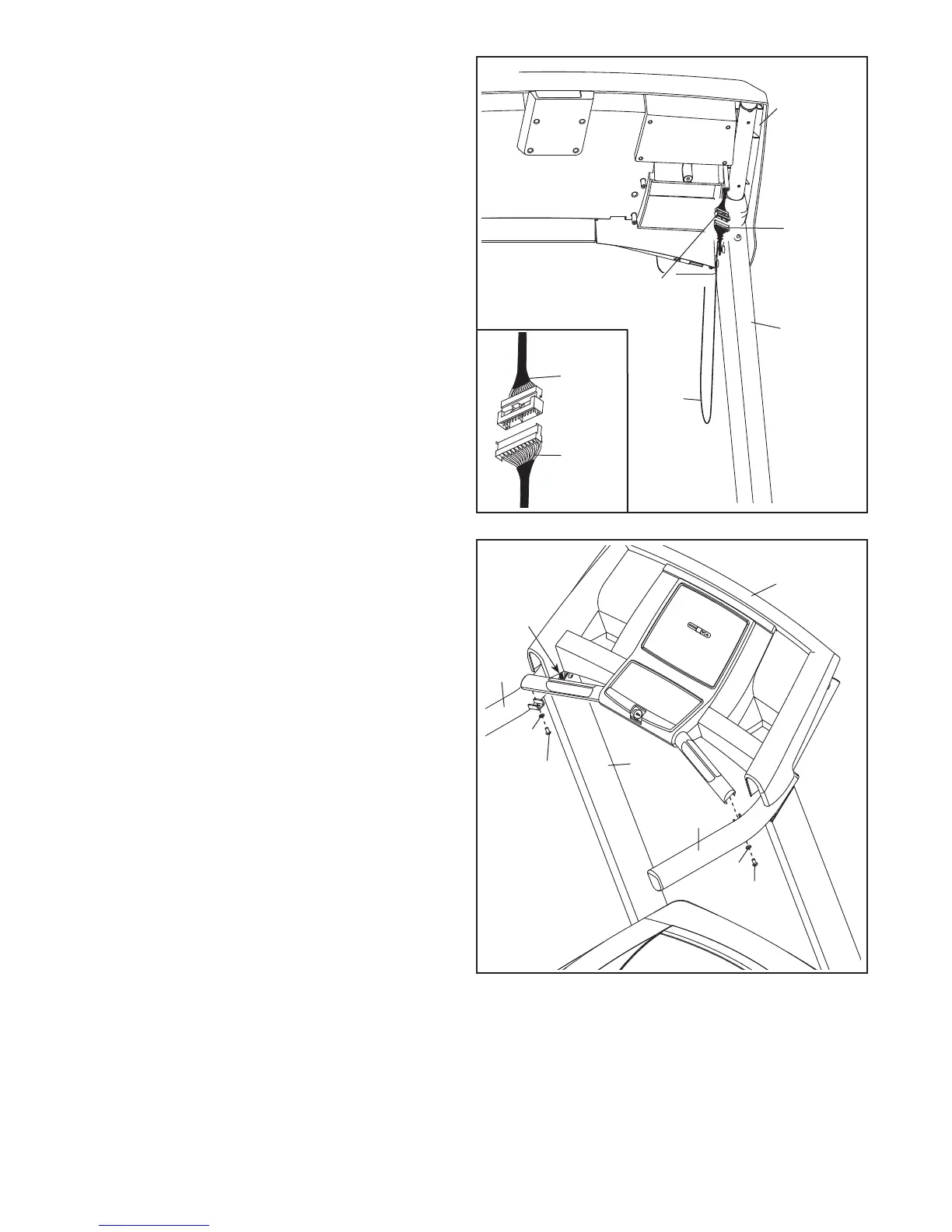

7. Inserire il Cavo Montante (70) nel Montante
Sinistro (75) mentre viene posizionato il gruppo
consolle sui Corrimano Sinistro e Destro (71,
72). Prestare attenzione a non pizzicare i cavi.
Fissare il gruppo consolle ai Corrimano Sinistro
e Destro (71, 72) con due Bulloni 5/16" x 1
(7) e due Rondelle a Stella 5/16" (8). Inserire
entrambi i Bulloni e quindi serrarli.
72
71
7
7
8
8
7
Gruppo
Consolle
Gruppo
Consolle
Fascetta
Cavo
70
6
70
75
Cavo
Consolle
6. Con l’aiuto di un’altra persona reggere il gruppo
consolle vicino al Montante Sinistro (75).
Collegare il Cavo Montante (70) al cavo
consolle. Si veda il disegno nel riquadro.
I connettori dovrebbero inserirsi agevol-
mente uno nell’altro e scattare in posizione.
In caso contrario, ruotare un connettore
e riprovare. QUALORA I CONNETTORI
NON VENGANO COLLEGATI CORRET-
TAMENTE, LA CONSOLLE POTREBBE
RISULTARNE DANNEGGIATA AL MOMENTO
DELL’ACCENSIONE.
Rimuovere la fascetta cavo dal Cavo Montante
(70).
Cavo
Consolle
70
75
