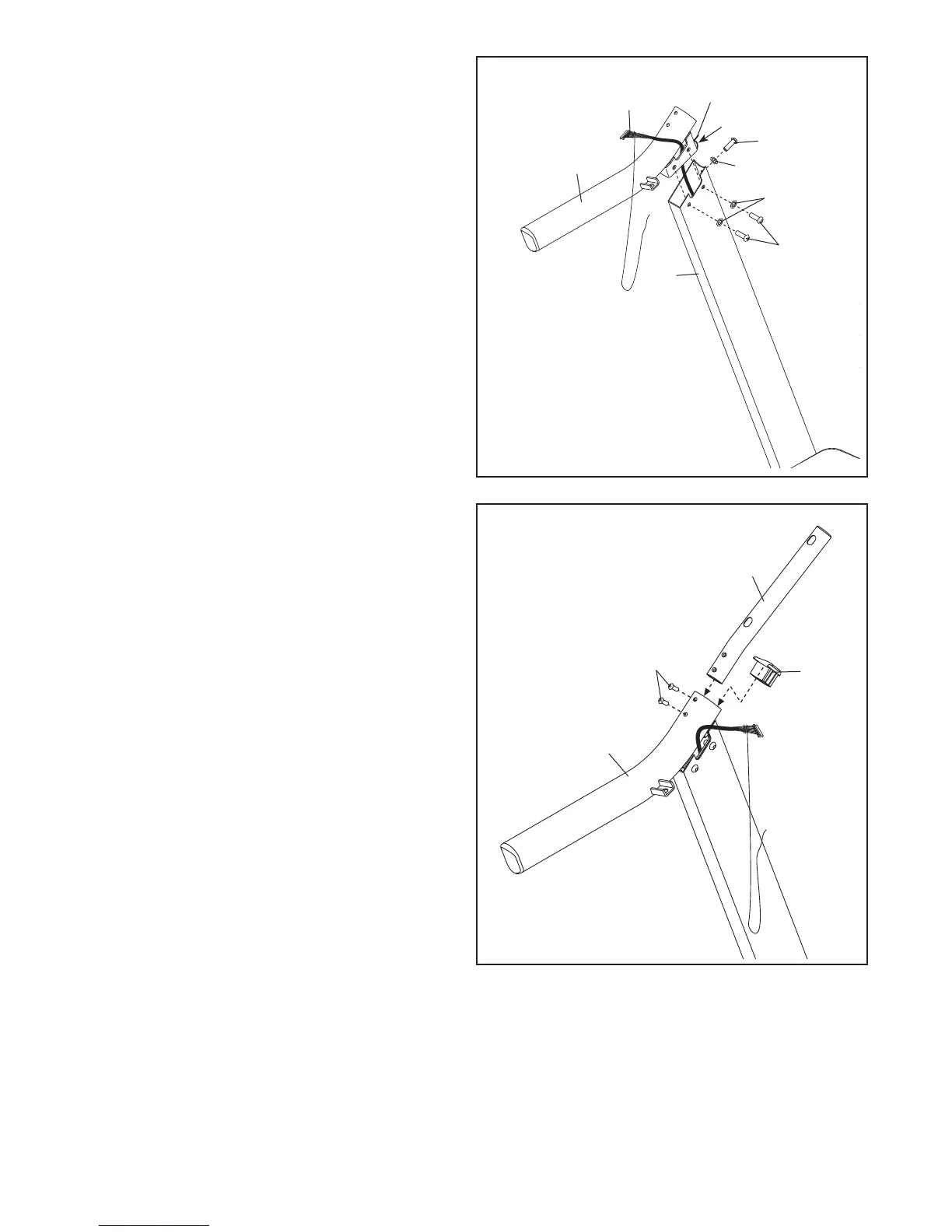

4. Localizzare il Corrimano Sinistro (71), con-
trassegnato con “Left” (L o Left indicano la
sinistra; R o Right indicano la destra). Rimuovere
la fascetta dal Dado a Gabbia 5/16" (33). Se
necessario, riposizionare il Dado a Gabbia.
Reggere il Corrimano Sinistro (71) vicino al
Montante Sinistro (75). Inserire il Cavo Montante
(70) attraverso la staffa sul fondo del Corrimano
Sinistro. Quindi, estrarre il Cavo Montante
dall’estremità del Corrimano.
Fissare il Corrimano Sinistro (71) al Montante
Sinistro (75) con tre Bulloni 5/16" x 1" (7) e tre
Rondelle a Stella 5/16" (8) nel modo indicato.
Attenzione a non pizzicare il Cavo Montante
(70). Inserire manualmente tutti e tre i Bulloni,
quindi serrarli.
Fissare il Corrimano Destro (non raffigurato)
nel medesimo modo. Nota: non sono presenti
cavi sul lato destro.
71
70
33
4
7
7
8
75
8
5. Localizzare il Tubo Corrimano Sinistro (98),
contrassegnato con “Left” (L o Left indicano la
sinistra; R o Right indicano la destra).
Inserire il Tubo Corrimano Sinistro (98) nella
parte superiore del Corrimano Sinistro (71).
Fissare il Tubo Corrimano Sinistro con due Viti
1/4" x 1" (9). Inserire entrambe le Viti e quindi
serrarle. Quindi, inserire un Inserto Corrimano
(69) nella parte superiore del Corrimano Sinistro.
Fissare il Montante Destro (non raffigurato)
nel medesimo modo.
9
98
5
71
69
