11.Lassen Sie eine zweite Person den Rahmen (74)
des Lauftrainers festhalten.
Suchen Sie die Gasdruckfeder (21) heraus.
Beachten Sie, dass die Gasdruckfeder ein
Kolben- und ein Zylinderende hat. Sehen Sie
sich die beiden kleinen Nebenzeichnungen an.
Suchen Sie den Federklipp (105) am Kolben-
ende der Gasdruckfeder. Drücken Sie mit dem
Fingernagel oder einem flachen Schrauben-dre
-
her auf das Ende des Federklipps, um ihn zu
lösen. Drehen Sie den Klipp und ziehen Sie ihn
dann aus der Gasdruckfeder heraus.
Verlieren
Sie den Klipp nicht. Anmerkung: Es sind
Ersatz-Federklipps beigefügt.
Als nächstes halten Sie das Kolbenende der
Gasdruckfeder (21) dicht an den Halter in der
Mitte des Rahmens (74). Drücken Sie das Ende
der Gasdruckfeder so weit wie möglich auf die
Kugel am Halter.

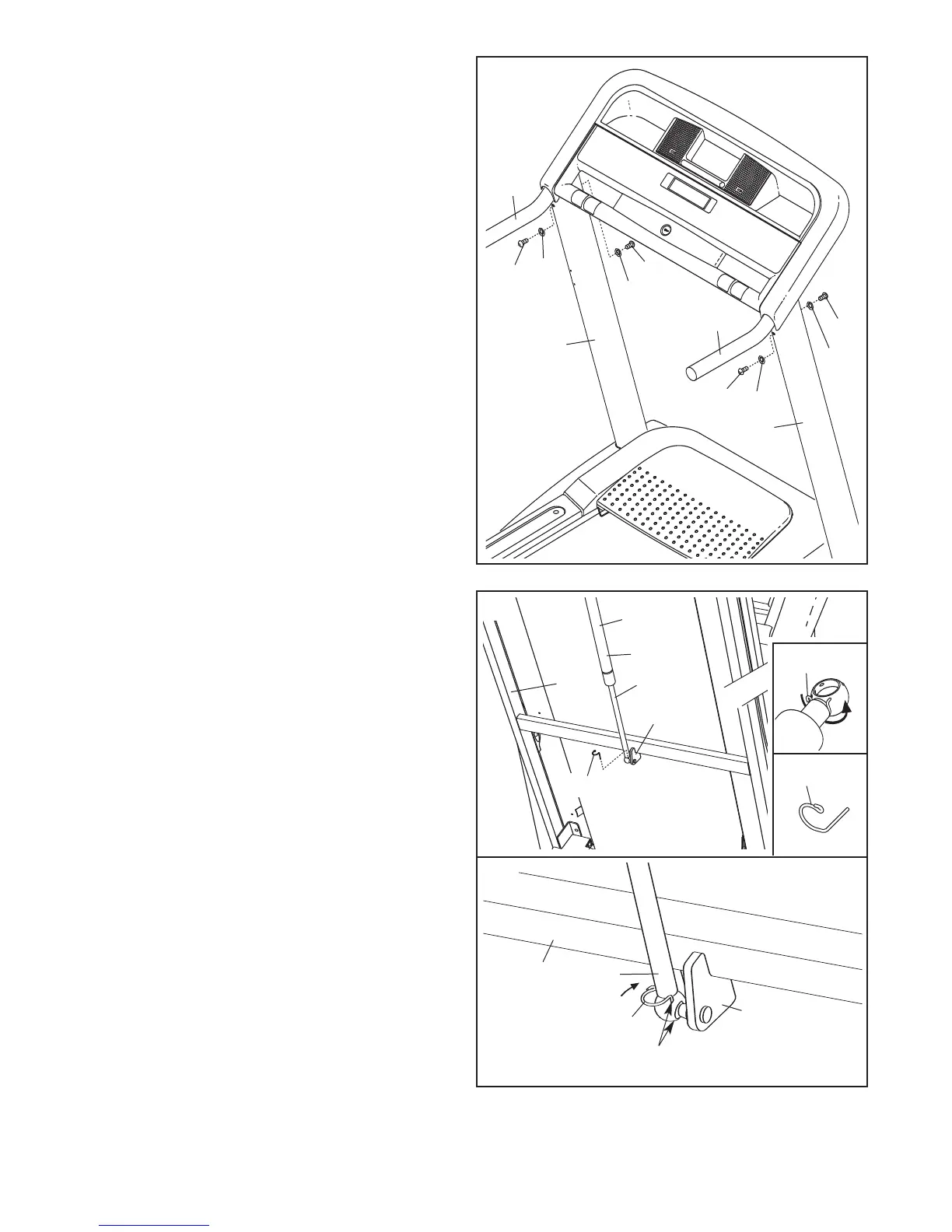

Siehe Zeichnung 11a. Setzen Sie den Federklipp
(105) in die beiden angegebenen, kleinen Öff-
nungen am Kolbenende der Gasdruckfeder (21).
Dann drehen Sie den Federklipp, bis er auf der
Gasdruckfeder einschnappt.
21
105
21
74
74
Klammer
Zylinder
Stange
Klammer
11a
11
105
105
Öffungen
105
10
1
0.Drehen Sie die vier Haltestangenschrauben (20)
mit den vier Haltestangen-Zahnscheiben (19) in
den linken und rechten Pfosten (31, 36) und in
die linke und rechte Haltestange (18, 11).
Drehen Sie alle vier Haltestangenschrauben
erst etwas hinein, bevor Sie sie festziehen.
1
0
19
20
19
20
18
11
19
31
20
19
20
36
