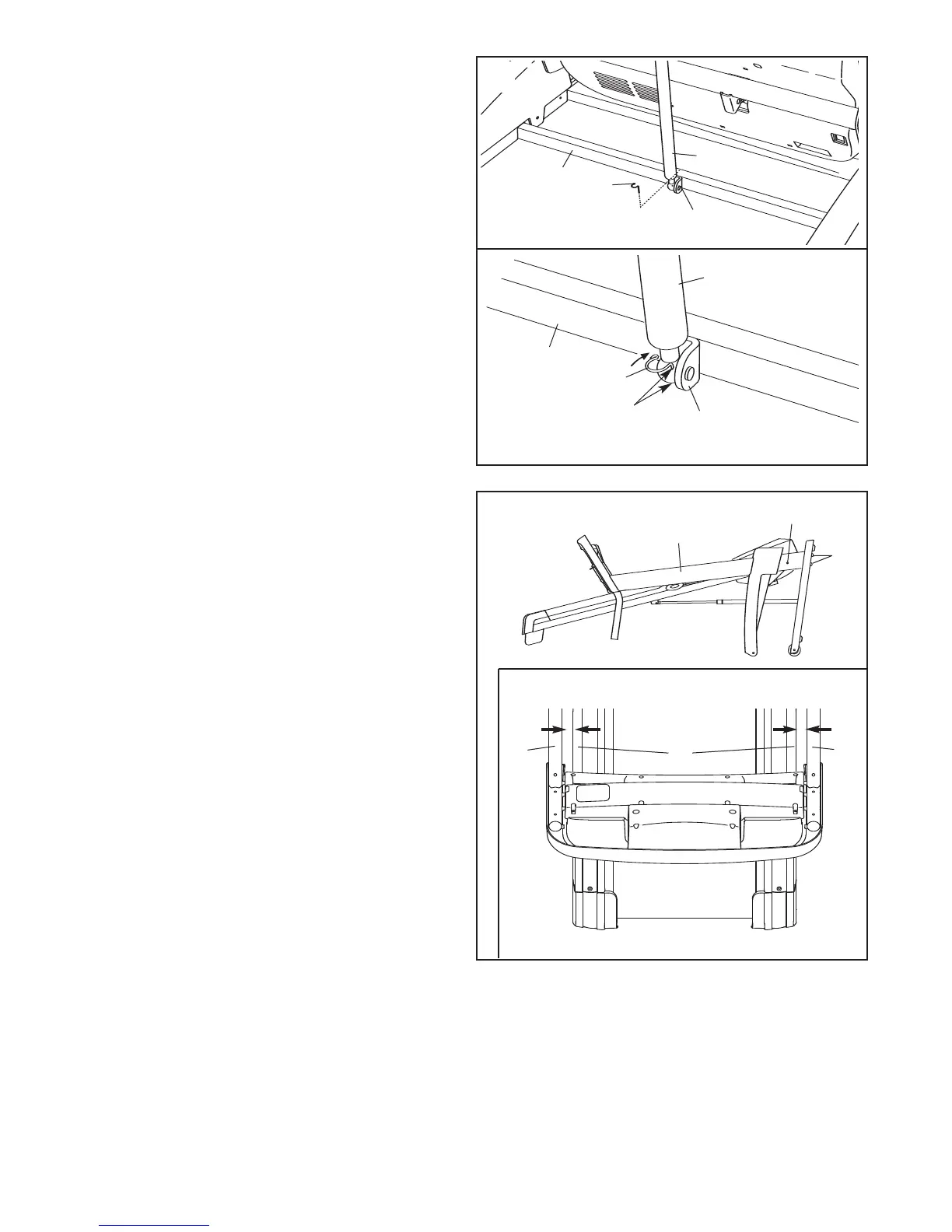

13. Senken Sie die Pfosten (31, 36) wie dargestellt.
Siehe Nebenzeichnung. Schieben Sie die
Pfosten (31, 36) zur Seite, sodass der Rahmen
(74) des Lauftrainers mittig zwischen den
Pfosten steht.
Ziehen Sie die Pfostenschrauben (40) und die
Rahmenschrauben (32) auf beiden Seiten des
Lauftrainers fest an. Ziehen Sie die Rahmen-
schrauben jedoch nicht zu fest an.
31
31, 36
32
74
36
Draufsicht
Seitenansicht
13
40
12.Kippen Sie das Zylinderende der Gasdruckfeder
(21) wie dargestellt nach unten. Entfernen Sie
d
en Federklipp (105) vom Ende der Gasdruck-
feder.
Als nächstes richten Sie das Zylinderende der
Gasdruckfeder (21) mit dem Halter in der Mitte
der Basis (48) aus. Drücken Sie das Ende der
Gasdruckfeder auf die Kugel am Halter.
Anmerkung: Sie müssen möglicherweise den
Rahmen (nicht dargestellt) leicht nach vorn oder
hinten kippen, um das Ende der Gasdruckfeder
mit der Kugel auszurichten.
Siehe Abbildung 12a. Setzen Sie den Federklipp
(105) in die beiden kleinen Öffnungen in der
Gasdruckfeder (21) ein. Dann drehen Sie den
Federklipp, bis er auf der Gasdruckfeder ein-
schnappt.
Stellen Sie mit der Hilfe einer zweiten Person
den Rahmen (nicht abgebildet) auf den Boden.
105
21
21
48
48
Öffnungen
105
12a
K
lammer
Klammer
1
2
