ÖSSZESZERELÉS
Az összeszerelés két embert igényel. Állítsa egy üres helyre a futópadot és távolítson el róla minden
c
somagolóanyagot; ne dobjaki a csomagolóanyagokat, amíg a gépet teljesen össze nem szerelte. Megjegyzés: A
futószalag alsó része nagy teljesítményű kenőanyaggal van bevonva. A szállítás alatt bizonyos mennységű
kenőanyag rákerülhet a futószalagra vagy a csomagolásra. Ez normális és nem korlátozza a futópad működését.
Ha a futószalag felső részén kenőanyagot talál, egyszerűen törölje le egy puha, nem karcoló ronggyal.
Az összeszereléshez szükség lesz a mellékelt hatszögletű kulcsokra és az Ön saját
csillagcsavarhúzójára , gumikalapácsára , valamint egy állítható villáskulcsra .

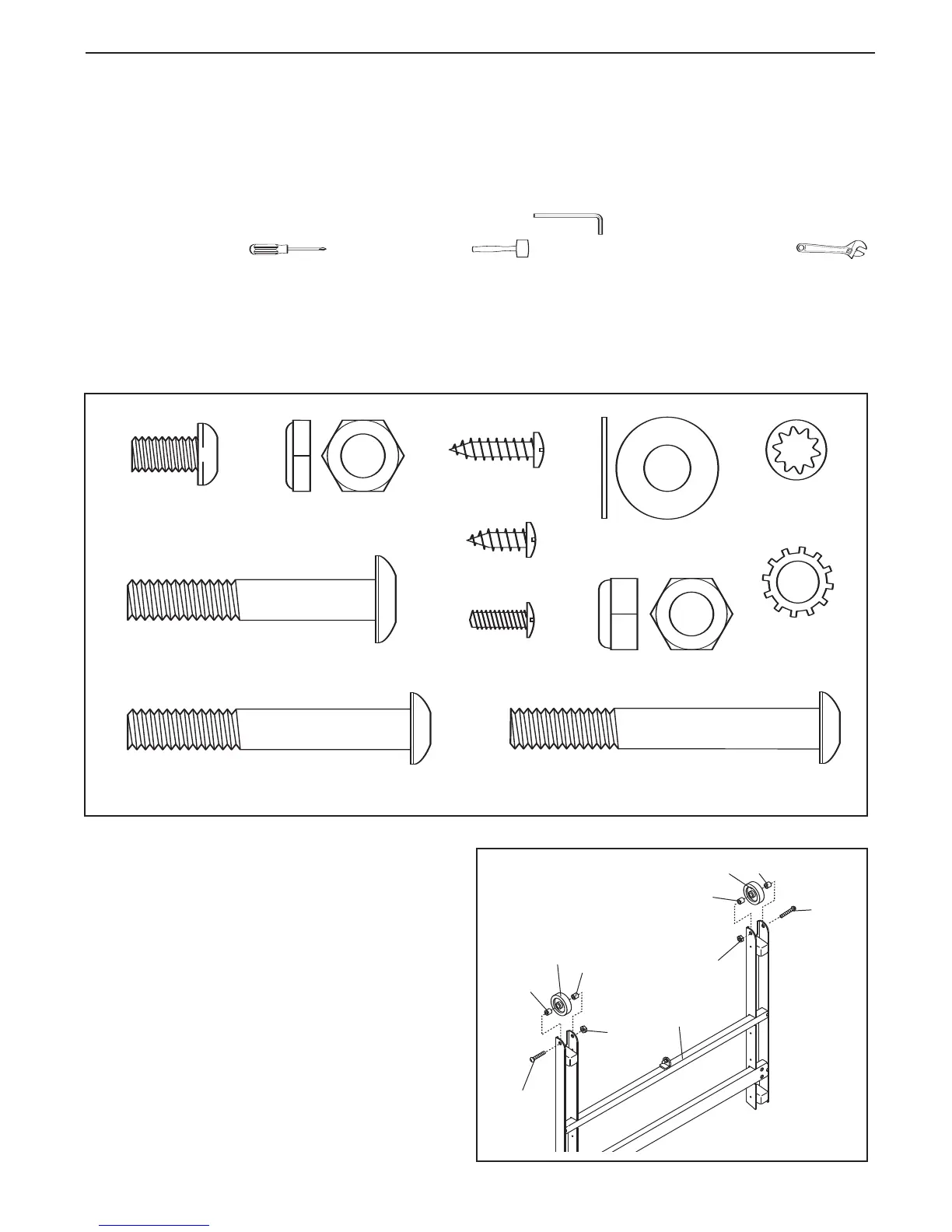

A szerszámok azonosításhoz tanulmányozza az alábbi ábrát. A zárójelben lévő szám az egyes rajzok alatt az
adott alkatrész kulcsszáma, amely megfelel a kézikönyv közepén lévő ALKATRÉSZLISTÁnak. A zárójelek után
álló szám az összeszereléshez szükséges mennyiséget jelöli. Megjegyzés: Ha egy alkatrész nem található a
tartozékok csomagjában, ellenőrizze, hogy nincs-e előre összeszerelve. A műanyag alkatrészek sérülését
elkerülendő, ne használjon az összeszereléshez nagy teljesítményű szerszámokat.
1/2" Screw (6)–8
3/4” Tek Screw (58)–8
1
Nut (47)–2
3/4" Screw (2)–8
Upright Washer
(33)–2
Silver Ground
Screw (27)–2
Wheel Spacer
(44)–4
1
Upright Star
Washer (39)–4
Latch Screw
(XXX)–2
Wheel Nut
(91)–2
Handrail Star
Washer (19)–4
Handrail Bolt
(20)–4
Handrail Bolt (20)–4
Upright Bolt (40)–4
Wheel Bolt (89)–2
Frame Bolt (32)–2
5
Endcap Screw
(95)–2
Handrail Bolt (20)–4
1. Győződjön meg róla, hogy a berendezés
nincs hálózatra kapcsolva.
Erősítsen egy-egy kereket (45) az alap mindkét
oldalához (48) egy kerékcsavarral (89), két
távtartóval (44) és egy kerékanyával (91) az ábra
szerint. Ne feszítse túl a kerékcsavarokat; a
kerekeknek akadás nélkül kell forogniuk.
48
89
91
89
1
91
45
45
44
44
44
44
Markolatcsav
ar (20)-4
Kerékcsavar
(91)-2
Tartóoszlopcsavar (40)-4
Kerékcsavar (89)-2
3/4”-es csavar (2)-8
1/2”-es csavar (6)-8
Ezüstszínű
földelőcsavar
(27)-2
Tartóoszlop-alátét
(33)-2
Markolat-csillagalátét
(19)-4
Tartóoszlop-
csillagalátét (39)-4
Anyacsavar (47)-2
Keretcsavar (32)-2
6
