MONTAŻ
Do montażu potrzebne są dwie osoby. Ustaw bieżnię w uprzątniętym miejscu i usuń wszystkie materiały
opakowaniowe; nie wyrzucaj materiałów opakowaniowych do zakończenia montażu. Uwaga: Spodnia część pasa
bieżni pokryta jest wysokiej jakości smarem. Podczas transportu niewielkie ilości smaru mogą przedostać się na
wierzchnią część pasa lub do kartonu. Jest to normalne i nie ma wpływu na sprawność bieżni. Jeśli na pasie
znajduje się smar, zetrzyj go miękką szmatką i łagodnym, nieściernym środkiem czyszczącym.
Do montażu będą potrzebne zaąączone klucze imbusowe , wąasny śrubokręt krzyżakowy ,
gumowy młotek oraz klucz nastawny .

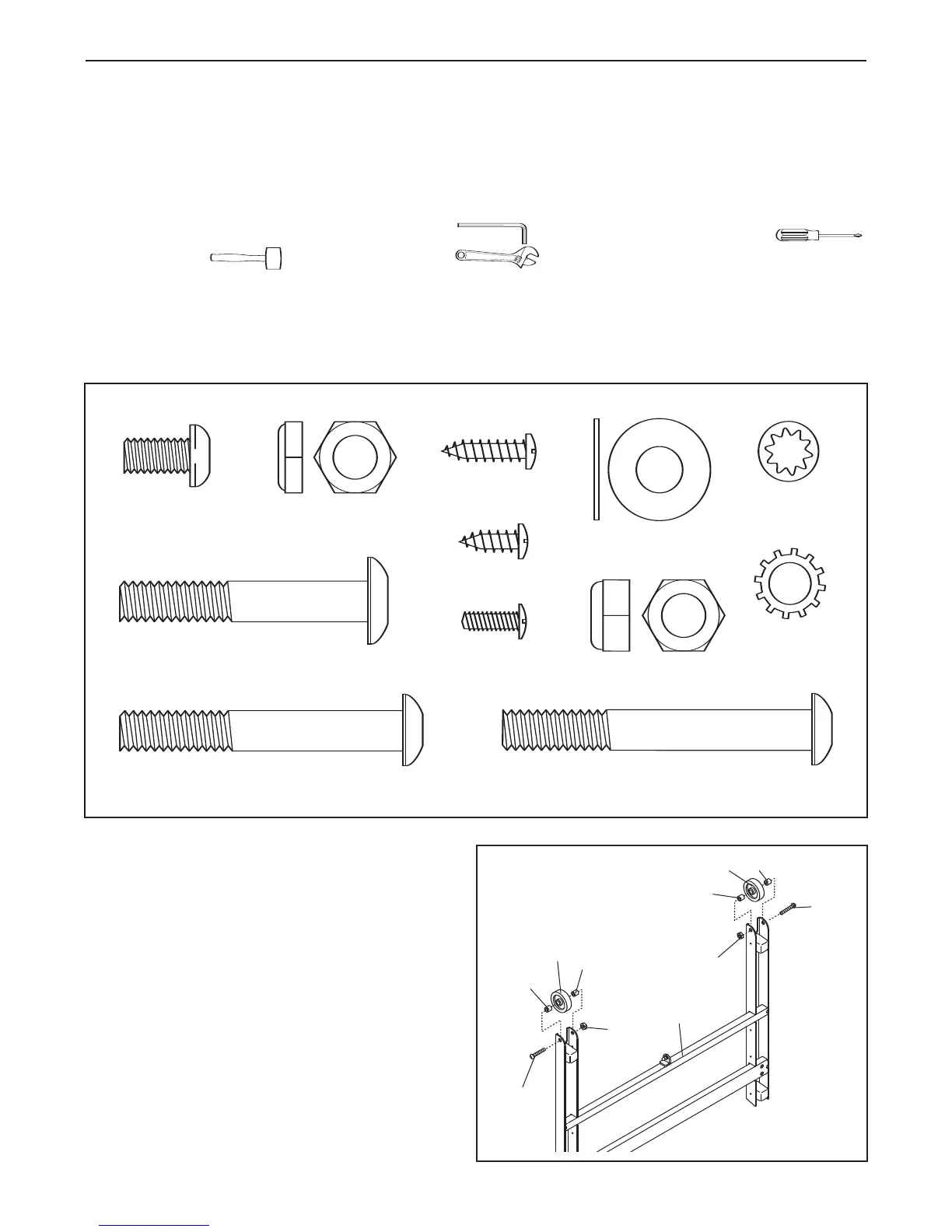

Rysunki poniżej przydadzą się do identyfikacji poszczególnych części.
Liczba w nawiasie pod każdym
rysunkiem jest numerem identyfikacyjnym części z LISTY CZĘŚCI w środku niniejszej instrukcji obsługi. Liczba po
nawiasie jest liczbą części potrzebnych do montażu.
Uwaga: Jeśli danego elementu nie ma w torebkach z
częściami, sprawdź, czy dana część nie została już zamontowana. Aby uniknąć uszkodzenia części
plastikowych, przy montażu nie stosować narzędzi z napędem elektrycznym.
1/2" Screw (6)–8
3/4” Tek Screw (58)–8
1
Nut (47)–2
3/4" Screw (2)–8
Upright Washer
(33)–2
Silver Ground
Screw (27)–2
Wheel Spacer
(44)–4
1
W
Upright Star
Washer (39)–4
Latch Screw
(XXX)–2
Wheel Nut
(91)–2
Handrail Star
Washer (19)–4
Handrail Bolt
(20)–4
Handrail Bolt (20)–4
Upright Bolt (40)–4
Wheel Bolt (89)–2
Frame Bolt (32)–2
5
Endcap Screw
(95)–2
Handrail Bolt (20)–4
6
1. Upewnij się, czy kabel zasilający jest
odąączony od gniazdka.
Przymocuj kółka (45) z obu stron podstawy (48)
przy użyciu śrub kółek (89), dwóch elementów
odległościowych kółek (44) oraz nakrętek kóąek
(91), tak jak pokazano. Nie dokręcaj zbyt
mocno śrub kółek, kółek powinny obracać się
swobodnie.
48
89
91
89
1
91
45
45
44
44
44
44
Śruba poręczy
(20)-4
Nakrętka kółka
(91)-2
Śruba kolumny (40)-4
Śruba kółka (89)-2
Wkręt 3/4" (2)-8
Wkręt 1/2" (6)-8
Srebrny wkręt
uziemiający
(27)-2
Podkładka kolumny
(33)-2
Podkładka
odginana poręczy
(19)-4
Podkładka
odginana kolumny
(39)-4
Nakrętka ramy
(47)-2
Śruba ramy (32)-2
