8

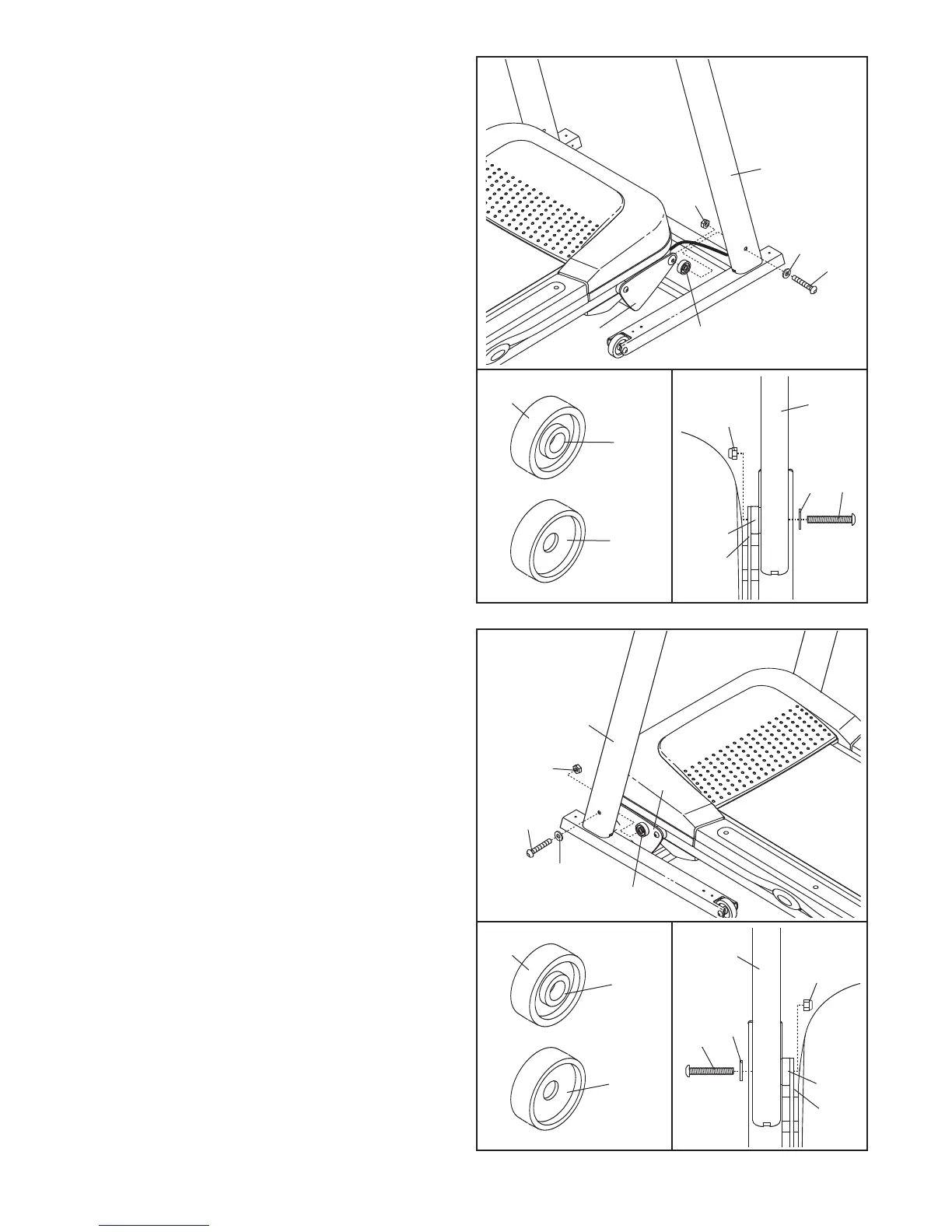

5. Référez-vous au schéma encadré de gauche.
Identifiez les deux Bagues d’Espacement du
C
adre (34). Ouvrez le sachet de graisse inclus
puis, appliquez de la graisse sur les deux
B
agues d’Espacement du Cadre. Identifiez en-
suite le côté extérieur de chaque Bague
d’Espacement du Cadre.
Placez une Bague d’Espacement du Cadre (34)
entre le Montant Droit (36), et le Cadre
d’Elévation (59), avec les côtés extérieurs du
Bague d’Espacement du Cadre face à le
Montant Droit.
Attachez le Montant Droit sur le
Cadre d’Elévation à l’aide d’un Boulon du Cadre
(32), une Rondelle du Montant (33), et un Écrou
(47) ;
ne serrez pas encore l’Écrou.
5
36
32
32
34
34
33
47
4
7
59
33
59
Côté
Extérieur
Côté
Intérieur
34
36
6. Référez-vous au schéma en encadré. Identifiez
la face extérieure de la dernière Bague
d’Espacement du Cadre (34).
Tenez la Bague d’Espacement du Cadre (34)
restantes entre le Montant Gauche (31) et le
Cadre d’Elévation (59), avec le côté extérieur
de la Bague d’Espacement du Cadre face à le
Montant Gauche. Attachez le Montant Gauche
sur le Cadre d’Elévation à l’aide d’un Boulon du
Cadre (32), une Rondelle du Montant (33), et un
Écrou (47) ; ne serrez pas encore l’Écrou.
6
31
32
32
34
34
33
47
47
59
33
59
Côté
Extérieur
Côté
Intérieur
34
31
