9

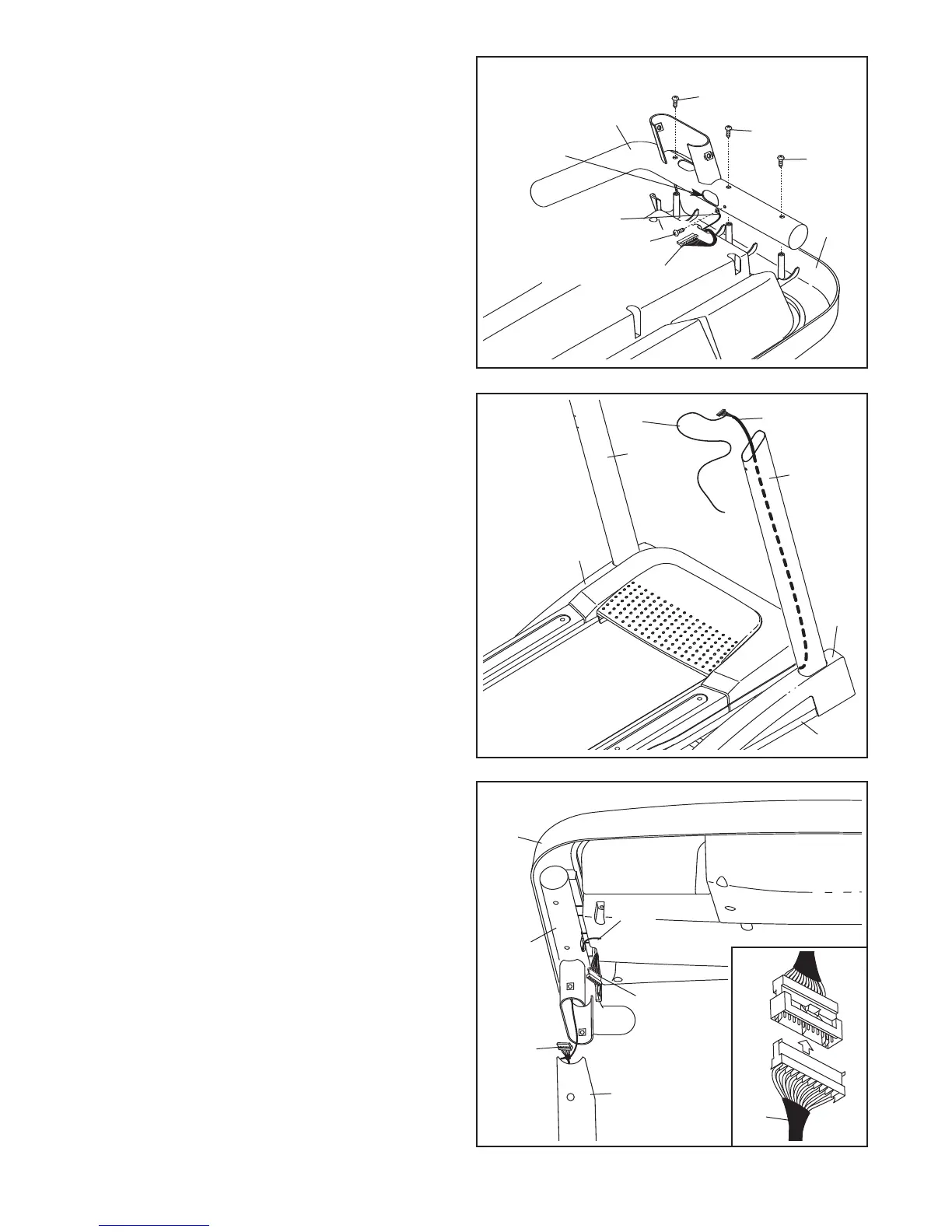

8. Tirez le fil indiqué jusqu’à ce que le Fil du
Montant (28) s’étende de l’extrémité supérieur
du Montant Droit (36).
Glissez les Protections de la Jambe Droite et
Gauche de la Base (101, 102) sur les Montants
Droit et Gauche (31, 36) et poussez-les sur la
Base (48) de la façon montrée. Au besoin,
retroussez légèrement les côtés des Protections
de la Jambe de la Base de façon à ce qu’elles
recouvrent les Écrous et Boulons de la Roue
(non montrés).
36
31
102
48
101
8
28
Fil
28
28
9
7. Placez la console (25) face contre une surface
douce qui ne risque pas d’égratigner la Console.
I
dentifiez la Rampe Droite (11), laquelle com-
porte un grand trou à l’endroit montré. Placez la
R
ampe Droite sur la Console de la façon mon-
trée. Fixez la Rampe Droite à l’aide de trois Vis
de 3/4” (2). Assurez-vous qu’aucuns fils ne
sont pincés. Engagez chacune des trois Vis
avant d’en serrez l’une ou l’autre. Ne serrez
pas les Vis à fond.
Ensuite, reliez le fil de mise à terre à la Rampe
Droite (11) à l’aide d’une Vis de Mise à Terre (27).
Puis, fixez la Rampe Gauche (non montrée) à
l’autre côté de la Console (25) tel que décrit plus
haut. Remarque : L’autre côté de la Console ne
comporte aucun fil.
1
1
7
25
2
2
2
Fil de la Console
F
il de Terre de
la Console
27
Grand
Trou
9. Introduisez le fil du Fil du Montant (28) vers le
haut au travers des grands trous de la Rampe
Droite (11) tel que montré. Tirez le Fil du
Montant vers le haut au travers des trous. Puis,
posez la Rampe Droite et la Rampe Gauche
(non montrée), ainsi que la Console (25), sur le
dessus du Montant Droit (36) et du Montant
Gauche (non montré).
Assurez-vous qu’aucun
des fils n’est pincé. Ensuite, détachez le fil et
jetez-le.
Attachez le Fil du Montant (28) ) au fil de la con-
sole. Assurez-vous que les connecteurs sont
branchés correctement (voir le schéma en
encadré). Les connecteurs doivent facile-
ment glisser l’un dans l’autre et s’enclencher
en place. Si les connecteurs ne glissent pas
facilement l’un dans l’autre et ne s’enclenchent
pas, tournez un des connecteurs et essayez à
nouveau. SI LES CONNECTEURS NE SONT
PAS BRANCHÉS CORRECTEMENT, LA CON-
SOLE PEUT ÊTRE ENDOMMAGÉE QUAND
ELLE SOIT ALLUMÉE. Insérez les connecteurs
et l’excédent du fil à l’intérieur de la Console
(25).
36
25
11
Fil de la
Console
Fil
