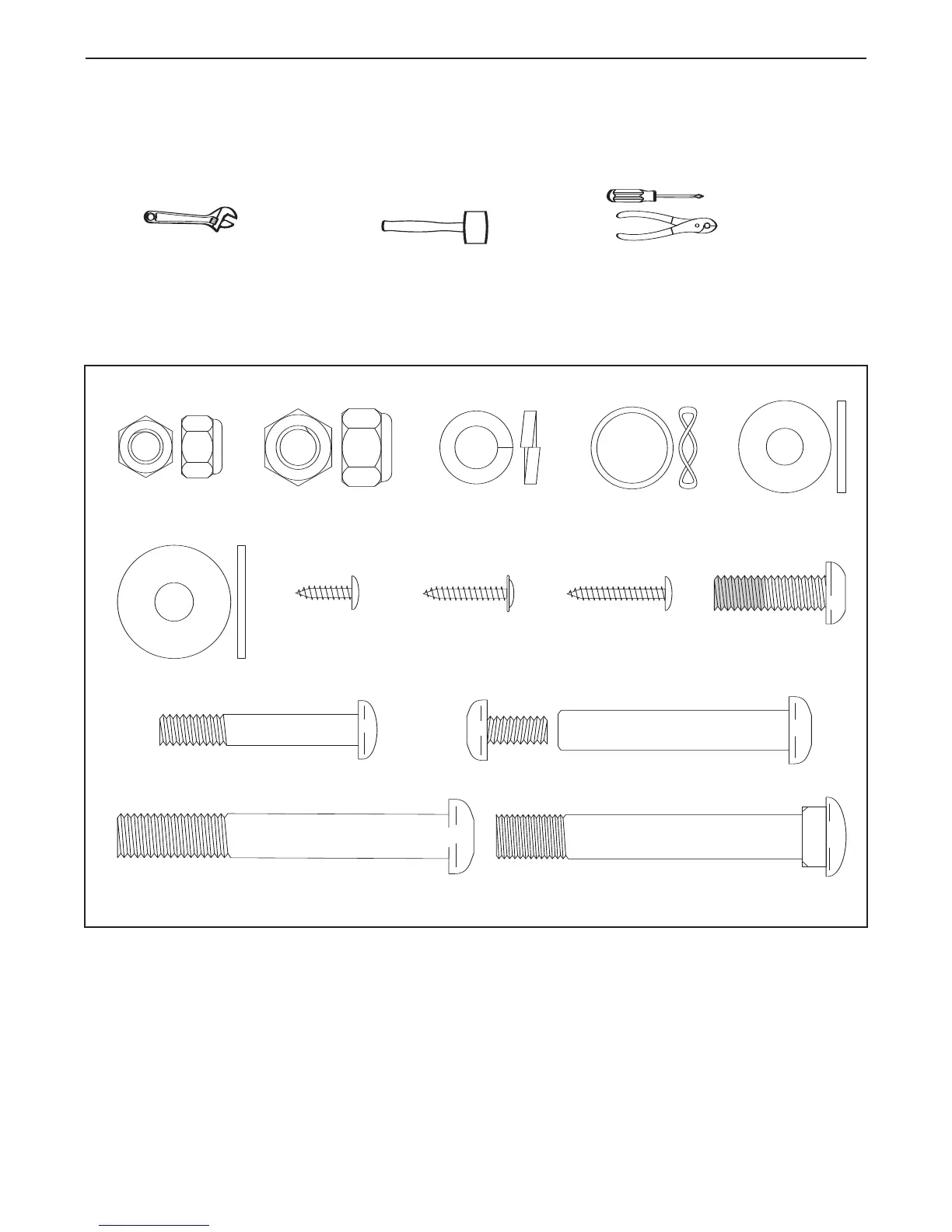

Gebruik de hieronder getoonde tekeningen om tijdens de montage de kleine onderdelen te herkennen. Het getal
tussen haakjes onder iedere tekening is het nummer van het onderdeel van de LIJST MET ONDERDELEN op
pagina 14. Het tweede getal geeft het aantal te monteren onderdelen aan. Opgelet: Sommige kleine onderde-
len zijn al gemonteerd om de verzending te vergemakkelijken. Wanneer u een onderdeel niet in de zak
met onderdelen kunt vinden, bekijk dan het apparaat om te zien of het al gemonteerd is.
M4 x 16mm
Schroef
(52)–4
M4 x 19mm Schroef
van een Flens (36)–6
M4 x 22mm
Schroef
(42)–2
Set Bouten voor de Pedaalarm (40)–2
M8 x 45mm Bout met Ronde Kop (50)–4
M10 x 75mm Draagbout (34)–4
M10 x 76mm Bout met Ronde Kop (27)–2
M8,5
Tussenring
(55)–2
M8,5 Grote
Tussenring (35)–2
M10 Veerringen
(59)–4
M10 Nylon
Borgmoer
(33)–6
M8 Nylon
Borgmoer
(38)–6
M
Tussenring
(75)–2
M8 x 25mm Nylon
Schroef (56)–2
MONTAGE
De montage van deze elliptische trainer moet door twee mensen gebeuren. Plaats de elliptische trainer op
een open plek en verwijder de verpakking. Gooi de verpakking pas weg wanneer u de elliptische trainer volledig
gemonteerd heeft.
U zult de meegeleverde imbussleutel, uw eigen kruiskop schroevendraaier , twee engelse
sleutels , een rubber hamer en een knijptang nodig hebben.
