MANUEL D’UTILISATION. PROMAX-25
09/2004 Page 25
Français
Pour accéder au menu des fonctions d’analyse depuis n’importe quel mode
d’opération (SETUP, CONFIG, LOGGER, etc), il suffit d’enfoncer la touche d’accès
direct pour accéder au menu principal puis de sélectionner l’option ANALYSE [F5] du
cadre inférieur de sélection.

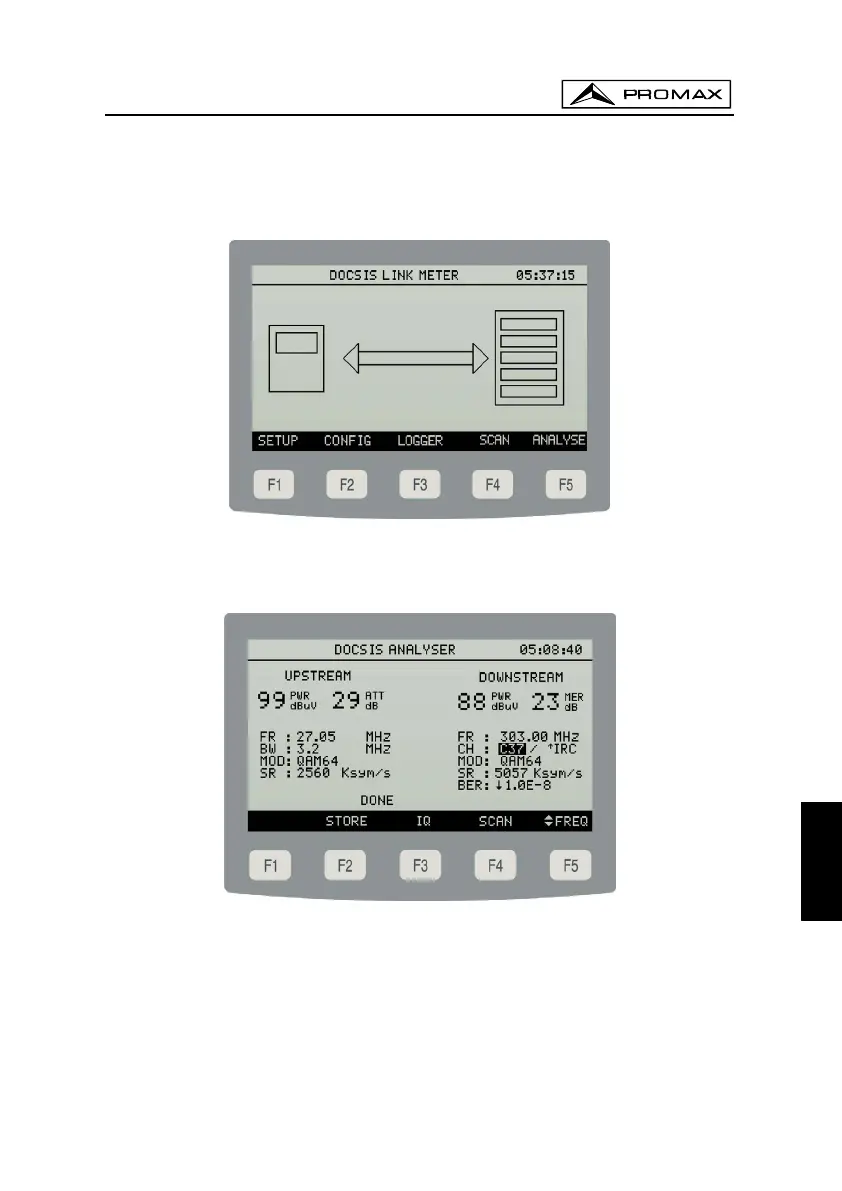

Figure 17.- Menu principal
Le menu des fonctions de mesure, en mode de travail non enregistré, se
compose de la page d’options indiquée ci-dessous.
Figure 18.- Menu des fonctions de mesure
L’écran présente les mesures obtenues en fonction du mode de travail activé
(enregistré ou non enregistré) pour la liaison de montée et la liaison de descente. Par
exemple, dans la figure précédente, pour le mode de travail non enregistré et la liaison
de descente (downstream) on voit apparaître : puissance du canal (PWR) 88 dbuV,
MER 23 dB, fréquence de syntonie (FR) de 303 MHz pour le canal (CH) C37
appartenant au plan de canaux actif IRC. Modulation (MOD) 64 QAM avec une vitesse
de symbole (SR) de 5057 Ksym/s. Le BER enregistré est inférieur à 1,0E-8.
