MANUAL DE INSTRUCCIONES. PROMAX-25
Página 24 09/2004
4.2.5 Modo de operación ANALYSE (ANÁLISIS)
El modo de operación ANALYSE proporciona las siguientes medidas:
Enlace de bajada (downstream):
- Potencia del canal por detección.
- Relación de error de modulación (MER) y de la tasa de
error de la señal digital (BER).
- Representación gráfica del diagrama de la constelación.
- Frecuencia, canal y canalización activa.
- Tipo de modulación y velocidad de símbolos.
Enlace de subida (upstream):
Modo no registrado: - Comprobación del nivel potencia.
- Atenuación en el CMTS.
- Frecuencia y ancho de banda.
- Modulación y velocidad de símbolo.
Modo registrado: - Test de Ping.
- Proporción de paquetes perdidos.
- Informe IP.
La medida de potencia de canales digitales se realiza mediante un método de
detección de potencia en todo el ancho de banda del canal. El PROMAX-25 aplica un
filtro paso-banda de 6 MHz sobre ancho de banda del canal y mide la contribución a la
potencia total del canal.

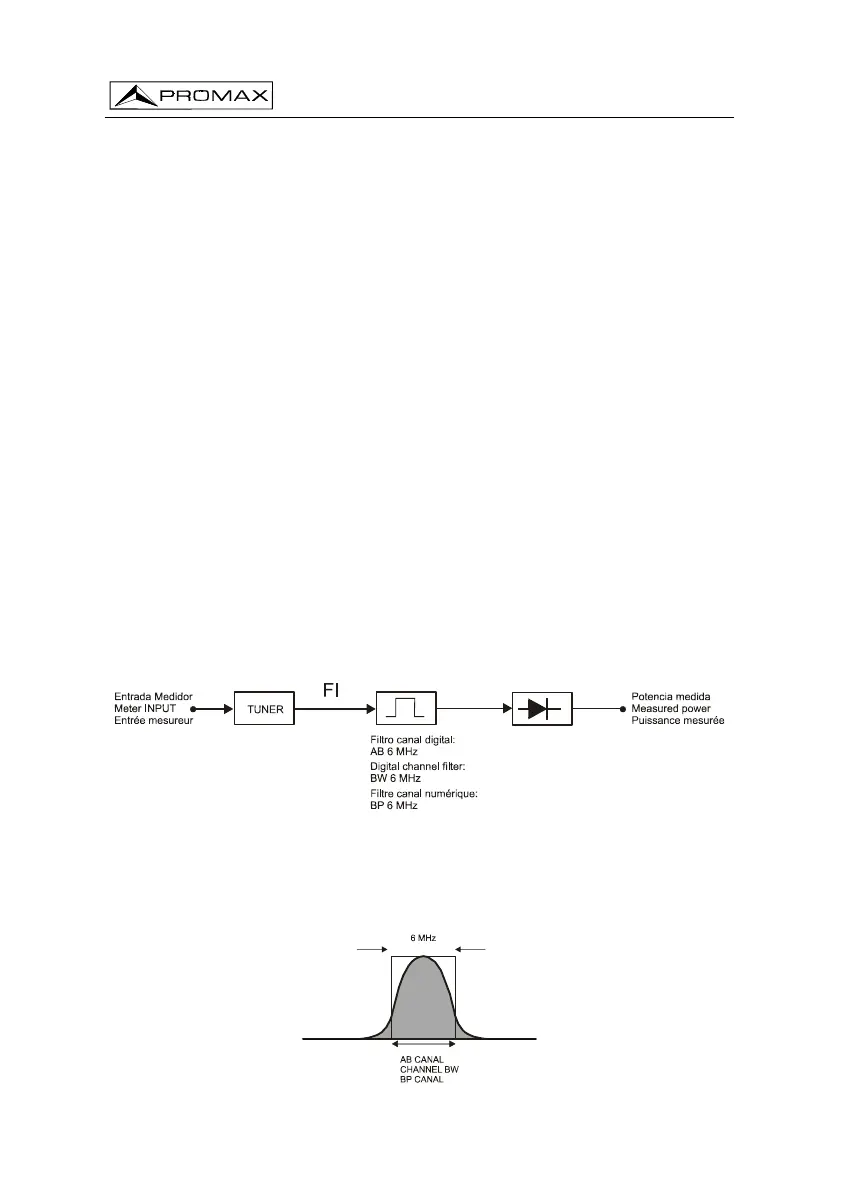

Figura 15.- Medida de la potencia de un canal digital.
Este procedimiento para medir la potencia también permite obtener medidas
para los canales analógicos cuya potencia se distribuya dentro del ancho de banda del
canal digital DOCSIS.
Figura 16.- Filtrado del canal y medida de la potencia.
