MANUAL DE INSTRUCCIONES. PROMAX-25
09/2004 Página 25
Para acceder al menú de las funciones de análisis, desde cualquier modo de
operación (SETUP, CONFIG, LOGGER, etc.) se debe pulsar la tecla de acceso directo
para acceder al menú principal y luego seleccionar la opción ANALYSE [F5] del marco
inferior de selección.

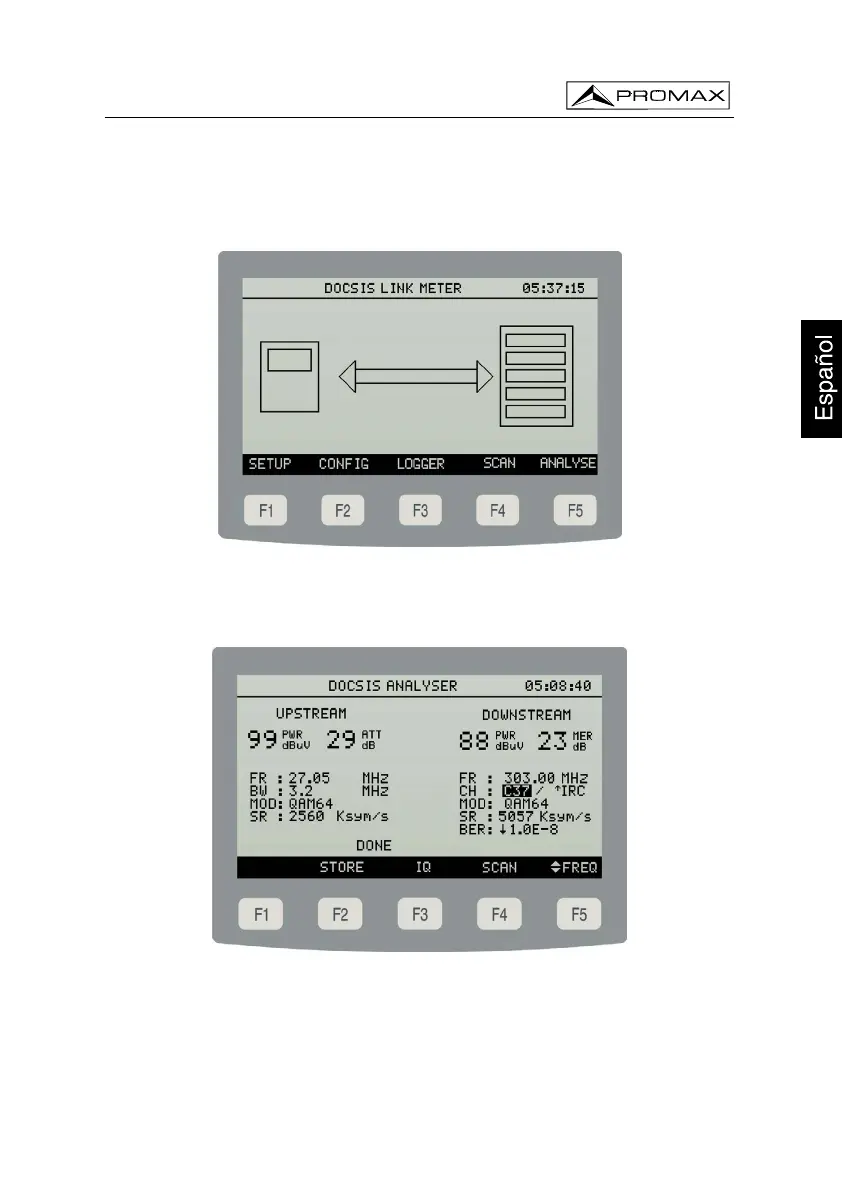

Figura 17.- Menú principal
El menú de las funciones de medida (ANALYSE), en modo de trabajo no
registrado, se compone de la siguiente página de opciones:
Figura 18.- Menú funciones de medida.
La pantalla mostrará las medidas obtenidas según el modo de trabajo activado
(registrado, o no registrado) para el enlace de subida y de bajada. Por ejemplo en la
figura anterior, para el modo de trabajo no registrado y el enlace de bajada
(downstream) aparecen: Potencia del canal (PWR) 88 dbuV, MER 23 dB, frecuencia de
sintonía (FR) 303 MHz del canal (CH) C37 perteneciente a la canalización activa IRC.
Modulación (MOD) 64 QAM con una velocidad de símbolo (SR) de 5057 Ksym/s. El
BER registrado es menor de 1,0E-8.
