4.2.5 Mode d’opération ANALYSE
Le mode d’opération ANALYSE permet les mesures indiquées ci-dessous.
Liaison de descente (downstream):
- Puissance du canal par détection
- Rapport d’erreur de modulation (MER) et du taux
d’erreur du signal numérique (BER)
- Représentation graphique du diagramme de la
constellation.
- Fréquence, canal et plan de canaux active
- Type de modulation et vitesse de symboles
Liaison de montée (upstream):
Mode non enregistré : - Vérification du niveau de puissance
- Atténuation dans CMTS
- Fréquence et largeur de bande
- Modulation et vitesse de symbole
Mode enregistré : - Test de Ping
- Proportion de paquets perdus
- Rapport IP
La mesure de puissance des canaux numériques est effectuée grâce à une
méthode de détection de la puissance dans toute la largeur de bande du canal.
L’appareil PROMAX-25 applique un filtre passe-bande de 6 MHz sur la largeur de
bande du canal et il mesure la contribution à la puissance totale du canal.

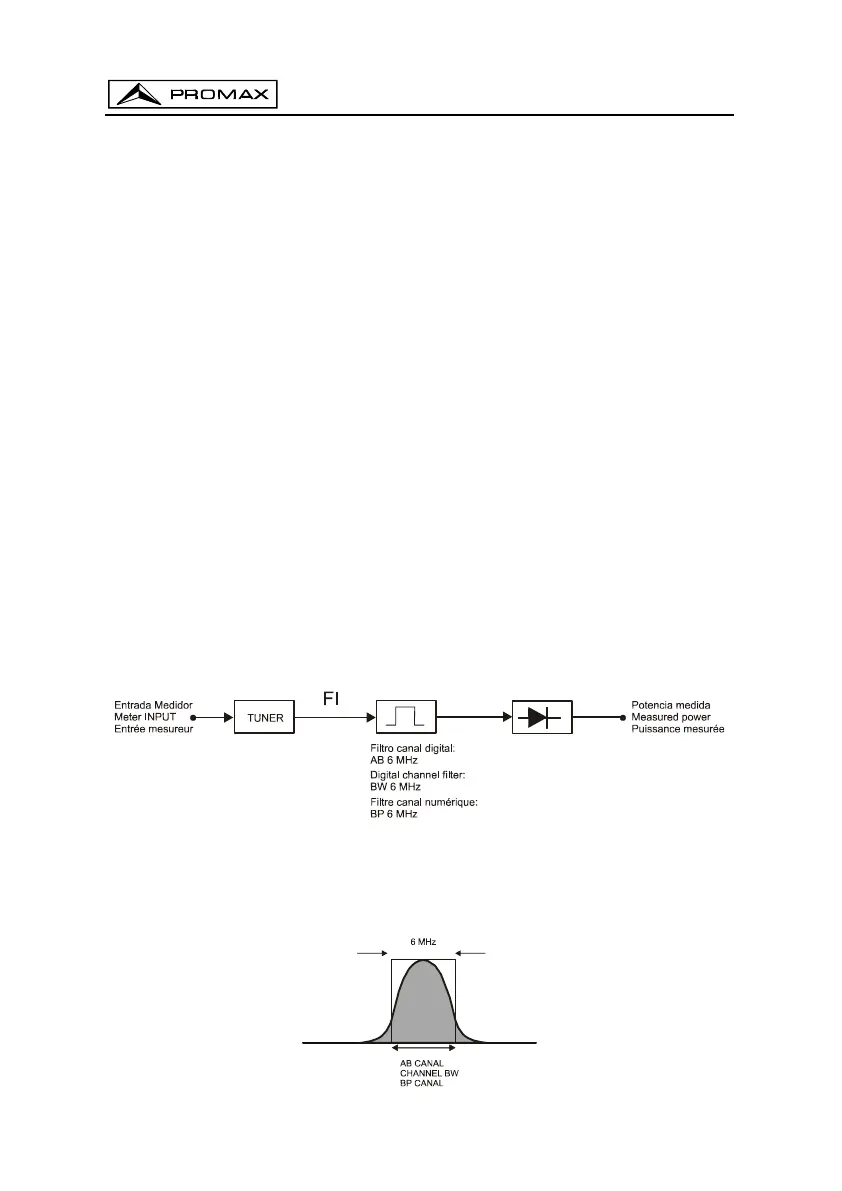

Figure 15.- Mesure de la puissance d’un canal numérique
Cette procédure pour la mesure de la puissance permet aussi d’obtenir des
mesures pour les canaux analogiques dont la puissance est distribuée dans la largeur
de bande du canal numérique DOCSIS.
Figure 16.- Filtrage du canal et mesure de la puissance
