4.2.4 Modo de operación SCAN
El modo de operación SCAN presenta en el display, el nivel de señal de cada
uno de los canales activos en la canalización mediante una gráfica de barras, dentro de
un intervalo de frecuencias de 100 MHz. Además, muestra numéricamente el nivel del
canal al que apunta el marcador desplazable.
Para acceder al menú del modo de operación SCAN, desde cualquier modo de
operación (CONFIG, SETUP, LOGGER, etc.) se debe pulsar la tecla de acceso directo
para acceder al menú principal y luego seleccionar la opción SCAN [F4] del marco
inferior de selección.

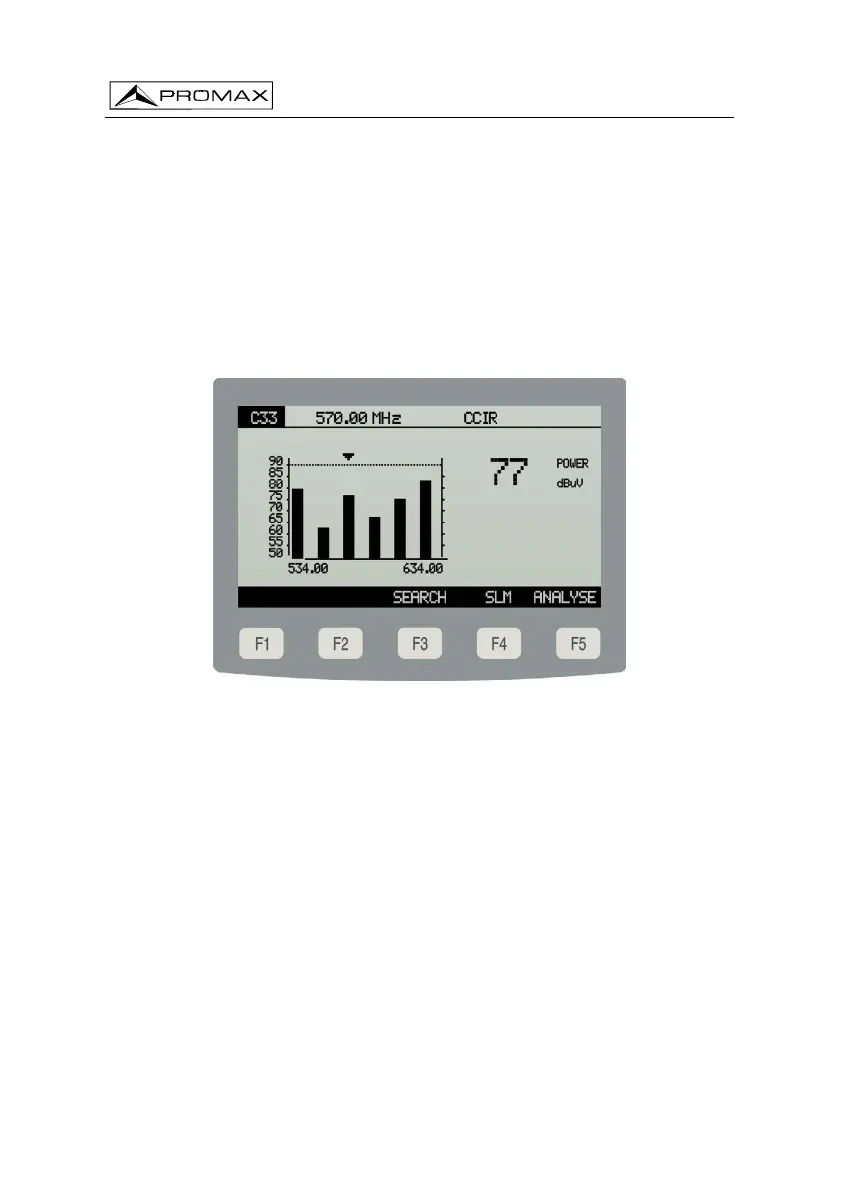

Figura 12.- Función Scan
El menú del modo de operación SCAN, ofrece tres opciones: SEARCH [F3],
SLM [F4] y ANALYSE [F5].
La función SEARCH (BUSCAR) realiza una exploración de todos los canales
DOCSIS presentes en la banda de frecuencias de la canalización activa. También se
muestra para el canal DOCSIS, el nivel de potencia presente, la medida del MER y el
identificador de canal Upstream (UCI) correspondiente. El sistema identifica los
posibles canales donde es posible hacer un ranging con un número. El número de
estos identificadores, así como su orden determinarán el tiempo que puede tardar en
ajustar la potencia con la que emitirá (ranging).
Mediante los botones de navegación [6] y pulsando la opción ANALYSE [F5]
se pueden analizar cada uno de los canales hallados.
