MANUAL DE INSTRUCCIONES. PROMAX-25
09/2004 Página 13
3. MODO LOGGER: El modo de operación LOGGER permite visualizar e imprimir
las múltiples medidas realizadas en el modo ANALYSE y
almacenarlas para posteriores revisiones, transferencias a PC
o impresiones. Se pueden almacenar en memoria hasta 100
loggers, cada una con las medidas asociadas a los enlaces de
subida (upstream) y de bajada (downstream).
4. MODO SCAN: El modo de operación SCAN muestra en el display, mediante
una gráfica de barras el nivel de señal de todos los canales
presentes en un entorno de ± 50 MHz del canal sintonizado o
banda de frecuencia seleccionada. Además mediante un
marcador desplazable se indica la potencia de un canal en
particular.
5. MODO ANALYSE: Activando el modo de operación ANALYSE permite realizar
múltiples medidas de acuerdo con la configuración del
analizador de sistemas DOCSIS establecida en el modo
CONFIG tanto para el enlace de subida (upstream) como de
bajada (downstream). También es posible almacenar los datos
de medidas obtenidas en un logger y visualizar la
representación del Diagrama de la Constelación de la
modulación en QAM.
Para acceder a cualquiera de los diferentes modos de operación desde el
menú principal (ver fig. 3) se debe pulsar la tecla programable [11] correspondiente,
según el marco inferior de selección.

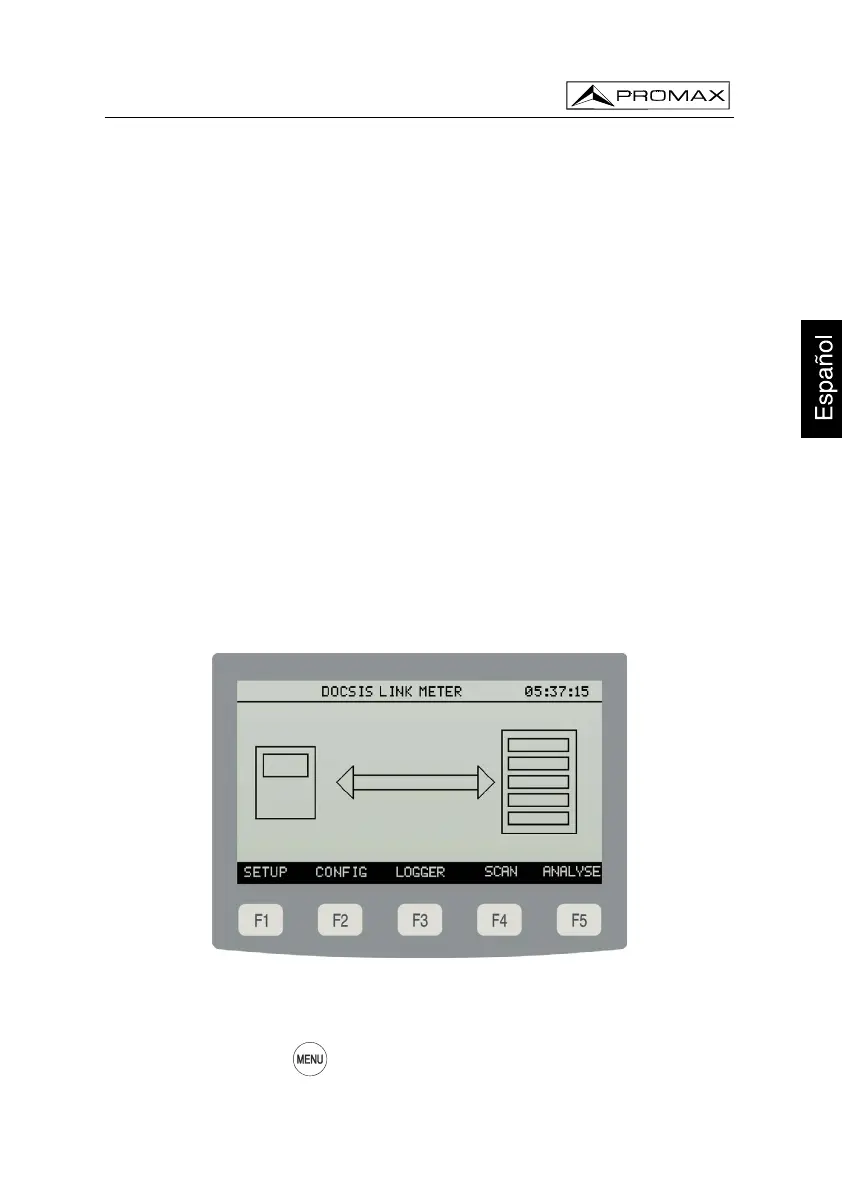

Figura 3.- Menú principal, marco inferior de selección y teclas programables
(SOFTKEYS).
Para acceder al menú principal desde cualquier pantalla basta con pulsar la
tecla de acceso directo
[12]. Algunos modos poseen más de una página de
información, para volver a la página de procedencia se debe pulsar la tecla BACK.
