ProMinent
®
Page 14
Version ,,NS, PS“ Version ,,SB“
*) Vent valve and bypass only on
Typs 1000 – 0417 NP and PP
10
20
30
40
50
60
70
100
1
0
19
0
50
10
20
30
40
60
70
80
90
125
144
G
Technical Data

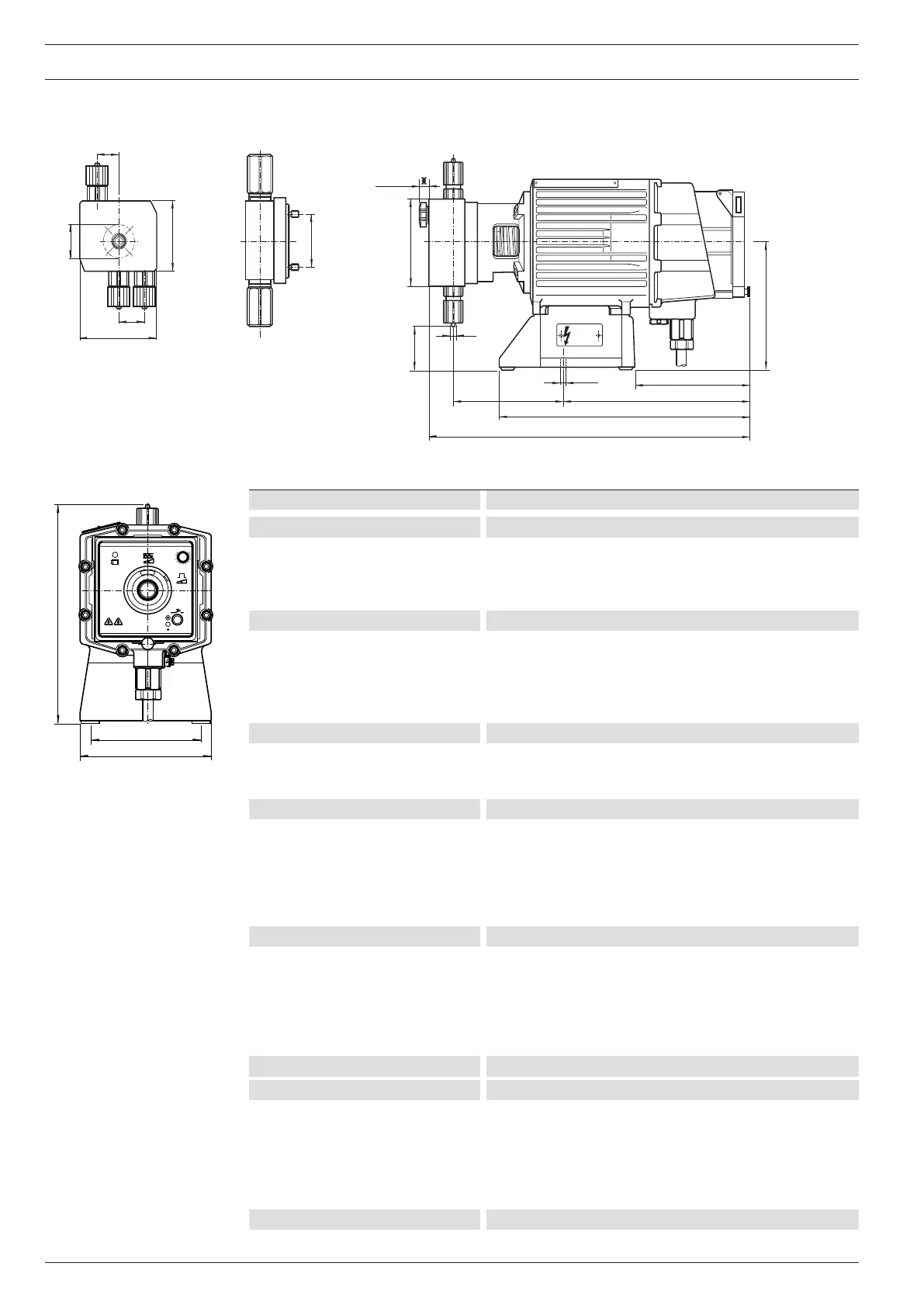

3.2 Dimensions and Weights
*) see diagram
ProMinent EXtronic
®
EXBb dimensions in mm
Pump type / material A B C ø D E ø F G
1000,1601, 1201, 0803 NP1 391 136 69 70 6x4 38 229
1002, 0308, 2502, 2505, 1006 NP3 391 136 61 85 8x5 50 237
1310, 0613 391 136 52 100 8x5 66 244
0814, 0417 391 136 52 100 12x9 66 244
0430 381 137 46 135 DN10 117 304
0260 398 142 -16 135 DN15 117 314
1000, 1601, 1201, 0803 PP1 393 136 67 70 6x4 38 236
1002, 0308, 1006 393 136 67 70 8x5 50 236
0613 393 136 57 90 8x5 66 246
0814, 0417 393 136 57 90 12x9 66 246
0430 381 137 46 135 DN10 117 304
0260 398 142 -16 135 DN15 117 314
1002 PP4 389 138 46 85 DN10 50 222
1006 398 145 76 85 DN15 50 222
1310 398 145 76 85 DN15 66 222
0814 398 145 69 100 DN15 66 229
1000, 1601, 1201 TT1 378 134 75 60 6x4 38 223
0803 378 134 70 70 6x4 38 228
1002, 0308, 1006 388 138 42 80 8x5 50 256
0613 388 138 32 95 8x5 66 266
0814, 0417 388 138 32 95 12x9 66 266
0430 388 137 35 135 DN10 117 263
0260 398 142 31 135 DN15 117 268
1000, 1601, 1201 SS1 376 134 84 60 6x5 38 214
0803 376 134 79 70 6x5 38 219
1002, 0308, 2502, 2505, 1006 386 138 48 80 8x7 50 250
1310, 0613 386 138 39 95 8x7 66 259
0814, 0417 386 138 39 95 12x10 66 259
0430 386 137 35 135 DN10 117 263
0260 390 142 28 135 DN15 117 271
1601, 2501 SSM 391 149 84 60 6x5 38 214
1000 SB1 373 134 87 70 Rp 1/4 38 211
1601, 1201, 0803 373 134 79 85 Rp 1/4 38 219
1002, 0308, 2502, 2505, 1006 381 138 56 80 Rp 1/4 50 242
1310, 0613 381 138 48 95 Rp 1/4 66 250
0814, 0417 381 138 48 95 Rp 1/4 66 250
0430 381 138 22 145 Rp 1/4 117 275
0260 383 139 27 145 Rp 1/2 117 279
1601, 2501 SBM 388 149 79 85 Rp 1/4 38 219
fig.: 2
PP=11,5
Nich t u nter
Spannun g
öffnen !
D
NP=13
C
E
B
Ø 5,8
226
141
306
A
149
F
31
32
93
F
81
BA_EX_014_01_12_EN.p65 31.10.2012, 7:32 Uhr14
