32

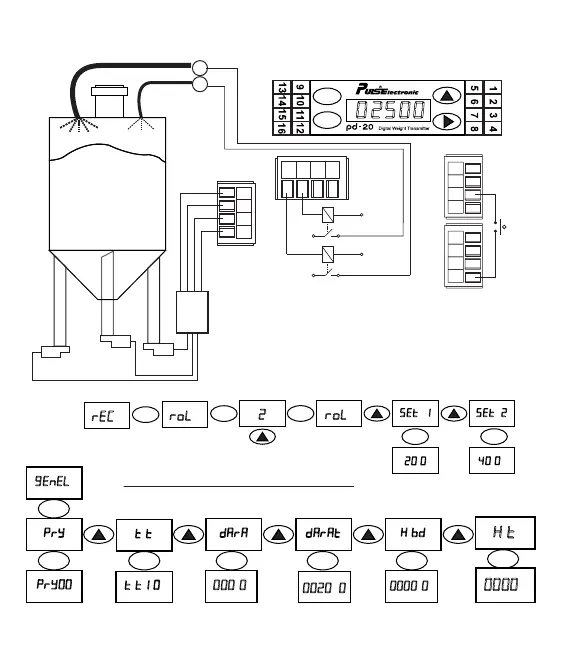

TANK TARTIMINDA TRANSİSTÖR ÇIKIŞLARI İLE DOLUM UYGULAMASI
ENT
ESC
S
LOADCELL
LOADCELL
LOADCELL
J-BOX
M
M
.
.
.
.
.
Start Gecikme
Zamanı
Tank Boş
Değeri Girilir.
ENT
ENT ENT ENT ENT ENT
ENT
.
.
Hızlı Dolum
SET Değeri
Yavaş Dolum
SET Değeri
ENT
ENT
ENT
ENT ENT
5 6 7
8
9 10 11 12
1 2 3 4 13 14 15 16
RÖLE 1
RÖLE 2
(-24 V)
START
BUTONU
(-24 V)
NOT:
* Transistör Çıkışlı Modellerde Uygulanabilir.
* Transistör Çıkışına Bağlanacak Rölelerin
Bobinleri 24 VDC Max: 500 mA Olmalıdır.
* Tek Çıkış İle Dolum Yapılmak İstendiğinde Transistör-2 Çıkışı
Kullanılacak ve Ağırlık Set-2 Parametresinden Ayarlanacakr.
DOLUM İÇİN GİRİLECEK PARAMETRELER
