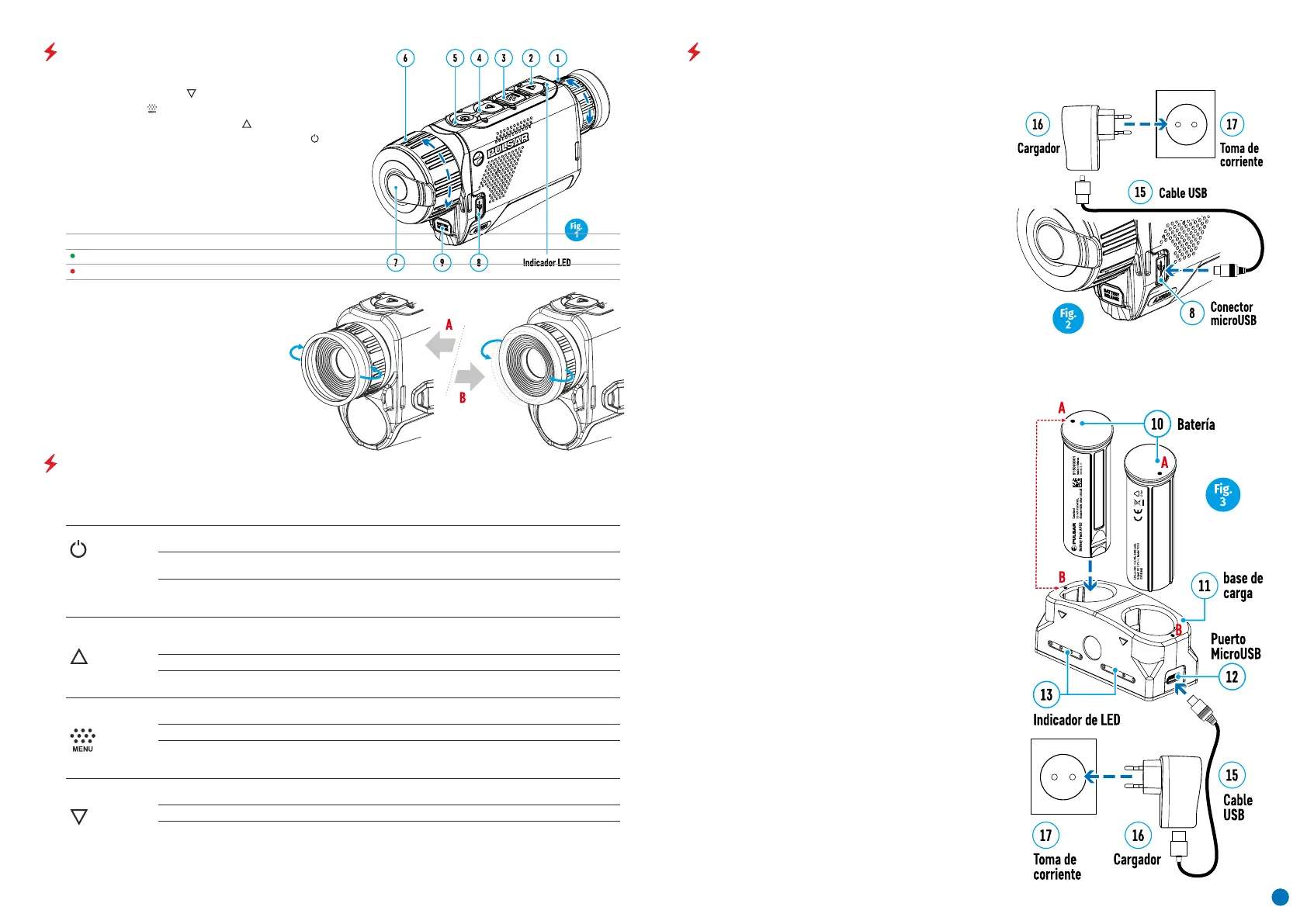

џ Inserte la batería recargable (10) suministrada con
su dispositivo, o comprada por separado, total-
mente a lo largo del carril de guía hasta la ranura del
cargador APS (disponible por separado) (11) (véase
Fig. 3).
џ Conecte el segundo conector del cable microUSB a
la toma (12) del cargador de red (11).
џ Conecte un cable USB (15) al conector microUSB (8)
del dispositivo.
џ Instale la batería (10) en su ranura en la carcasa del
instrumento (14) alineando los iconos para formar
un «punto» sobre la unidad y la batería. (véase Fig.
4).
Carga de la batería
Los generadores de imágenes térmicos AXION KEY
se suministran con un paquete de pilas de ion de
litio recargables APS3.
La batería debe estar cargada antes del primer
uso.
Opción 1 (Fig.2) :
џ Conecte el cargador de red (16) a la alimentación
eléctrica de la red.
џ Conecte el otro extremo del cable USB (15) al
cargador de red (16) o a una toma USB conectada a
otras fuentes de alimentación con una salida
nominal de 5 V o menos.
Nota: La batería externa PB8I puede utilizarse como
cargador.
Opción 2 (Fig.3) :
џ El punto A en la batería y el punto B en el cargador
deben coincidir.
џ Se pueden cargar dos baterías al mismo tiempo,
hay una segunda ranura para ello.
џ Conecte el conector microUSB del cable USB (15)
en el conector microUSB del cargador de red (16).
Enchufe el dispositivo a una toma de corriente de
100–240 V (17).
џ El indicador LED (13) se encenderá.
USO DE LA BATERÍA RECARGABLE
8. Conector microUSB
3. Botón Menú
6. Anillo de enfoque de la lente
de corrección o de protección.
2. Botón Down (Abajo)
9. Botón de liberación de batería
5. Botón de encendido/Calibración ENCENDIDA
Dispositivo encendido / carga de batería < 10 %
Para que la observación sea más cómoda
Indicador LED que muestra el estado actual del dispositivo:
de la visera protectora si se usan gafas
1. Anillo de ajuste de dioptrías de visor
El dispositivo está encendido
4. Botón Up/Zoom (Arriba/Zoom)
7. Tapa de lente
Indicador LED Modo de funcionamiento
se recomienda apartar el borde elástico
COMPONENTES Y CONTROLES
FUNCIONAMIENTO DE LOS BOTONES
23
Mecanismo de
control
Estado / Modo de
funcionamiento
Una pulsación
breve
Siguiente pulsación
breve
Pulsación prolongada
Botón ON El dispositivo está
apagado
Encender el
dispositivo
Calibración del
dispositivo
Apagar el apagada
Pantalla apagada Encender la
pantalla
Calibración del
dispositivo
Apagar el dispositivo
Dispositivo encendido,
menú rápido, menú
principal
Calibración del dispositivo Pantalla apagada /
dispositivo apagado
Botón
Up/Zoom
El dispositivo está
encendido
Cambiar el aumento (zoom) PiP (imagen
superpuesta)
encendida/apagada
Menú rápido Aumentar parámetro Aumentar parámetro
Menú principal Navegación hacia arriba, derecha Navegación hacia
arriba, derecha
Botón
Menu
El dispositivo está
encendido
Abrir el menú rápido Abrir el menú principal
Menú rápido Navegar hacia arriba Salir del menú rápido
Menú principal Confirmar valor, entrar en las opciones
de menú
Salir de las opciones
de menú, salir del
menú principal
Botón
Down
El dispositivo está
encendido
Regímenes de funcionamiento Gamas de colores
Menú rápido Reducir parámetro Reducir parámetro
Menú principal Navegación hacia abajo, izquierda Navegación hacia
abajo, izquierda
