BEMÆRK
Udvis altid største forsigtighed, når rørene bøjes. Sørg for, at rørene altid bøjes og ikke bules. I
tilfælde af bulede rør: udskift hele røret eller den knækkede del, idet lækage af kølemiddel ellers
kan opstår, som kan skade klimaanlægget.
9. TILSLUTNING AF KONDENSVANDAFLØB FOR SC33XX OG S33XX MODELLER
9.1 Tilslutning af den indvendige enheds kondensvandafløb
Tilslut den medleverede kondensvandslange til tilslutningen på den indvendige enhed ved at skubbe kon-
densvandslangen på dysen på slangen på den indvendige enhed. Sørg for, at kondensvandslangen altid har
et tilstrækkeligt fald og at slangens enden ikke hænger ned i vandet. Se billede 15.
Led altid kondensvandslangen under kølemiddelsrørene. Det forhindrer, at kondensopsamlingsbeholderen
løber over.
ADVARSEL
• Vær sikker på, at drænslangen er placeret på den nederste side. Placering på den øverste side
kan forårsage at drænet flyder over ind i enheden.
• Lad drænslangen glide nedad, så kondensvandet nemt løber ud.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
43
Blokere ikke vandet med en stigning.
Placere ikke enden af drænslangen
i vand.

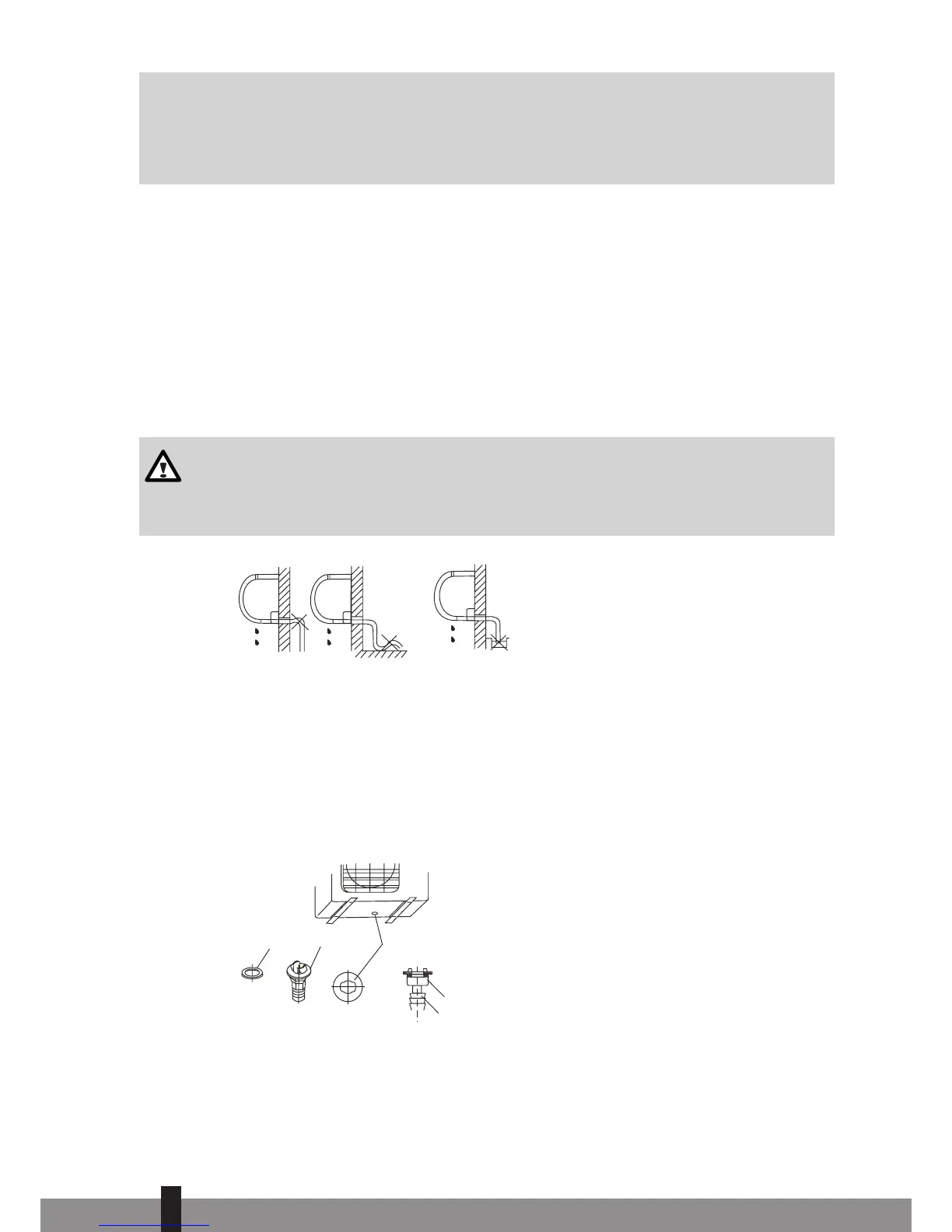

Fig. 15
9.2 Tilslutning af den udvendige enheds kondensvandafløb
Monter pakningsskiven på afløbsrøret, og indsæt da drænsamlingen i det nederste hul på udendørsenhe-
den, rotere 90 grader for at samle dem ordentligt. Forbind drænsamlingen med en forlængerdrænslange
(ikke inklu- deret). På denne måde kan kondensvand, som skabes under opvarmningen af ventilatoren,
blive drænet væk (billede 16).
A
B
Fig. 16
Pakning
Drænsamling
Bsefordybningshul
for udendørsen-
heden
Pakning
Drænrør
10. ELEKTRISK ARBEJDE
• Tilslut klimaanlægget til en separat gruppe. Sørg for, at denne gruppe er sikret med korrekt sikring.
6
16
