6
17
Se nedenstående tabel.
• Leveret forsyningsspænding skal være inden for et interval på 95% ~ 105% af nominel spænding,
hvilket er angivet på mærkepladen.
• En beskyttelse mod insekter og en hovedkontakt skal installeres i strømkredsen.
• Sikre at udlufteren står godt fast.
• Forbind ledningerne i henhold til det vedlagte el-diagram. Se afsnit 11.
• Alle ledninger skal leve op til de nationale el-standarder og må kun installeres af elektrikere.
Model El-spænding
Input nuværende
(Kontakt/Sikring)
Strømkabelstørrelse
≤
3,5 kW 230V~50Hz 16A 2,5 mm
2
>
3,5 kW 230V~50Hz 16A slow 2,5 mm
2
G
BEMÆRK!
El-spændingen skal være konstant i henhold til spændingen på udlufteren.
11. TILSLUTNING AF STRØMLEDNINGER
11.1 Tilslutning af strømledninger for SC33xx modeller
a. Et 4,5 m kabel til elektrisk forbindelse af indendørs- og udendørsenheden leveres sammen med pak-
ken og sidder i kølerørets muffe (indendørsenheden).
b. Elkablet leveres med en elektrisk lynkobling.
c. Udendørsenheden er også udstyret med elektrisk lynkobling.
d. Fjern kontroldækslet fra udendørsenheden ved at løsne skruen.
e. Klik konnektoren på den indvendige enhed i konnektoren på den udvendige enhed og fastgør led-
ningen til klemrækken med den dertil monterede ledningsklemme.
f. Jordledningen skal fastgøres direkte til metalpladen, som klemkassen er monteret på. Stedet er
angivet med et symbol

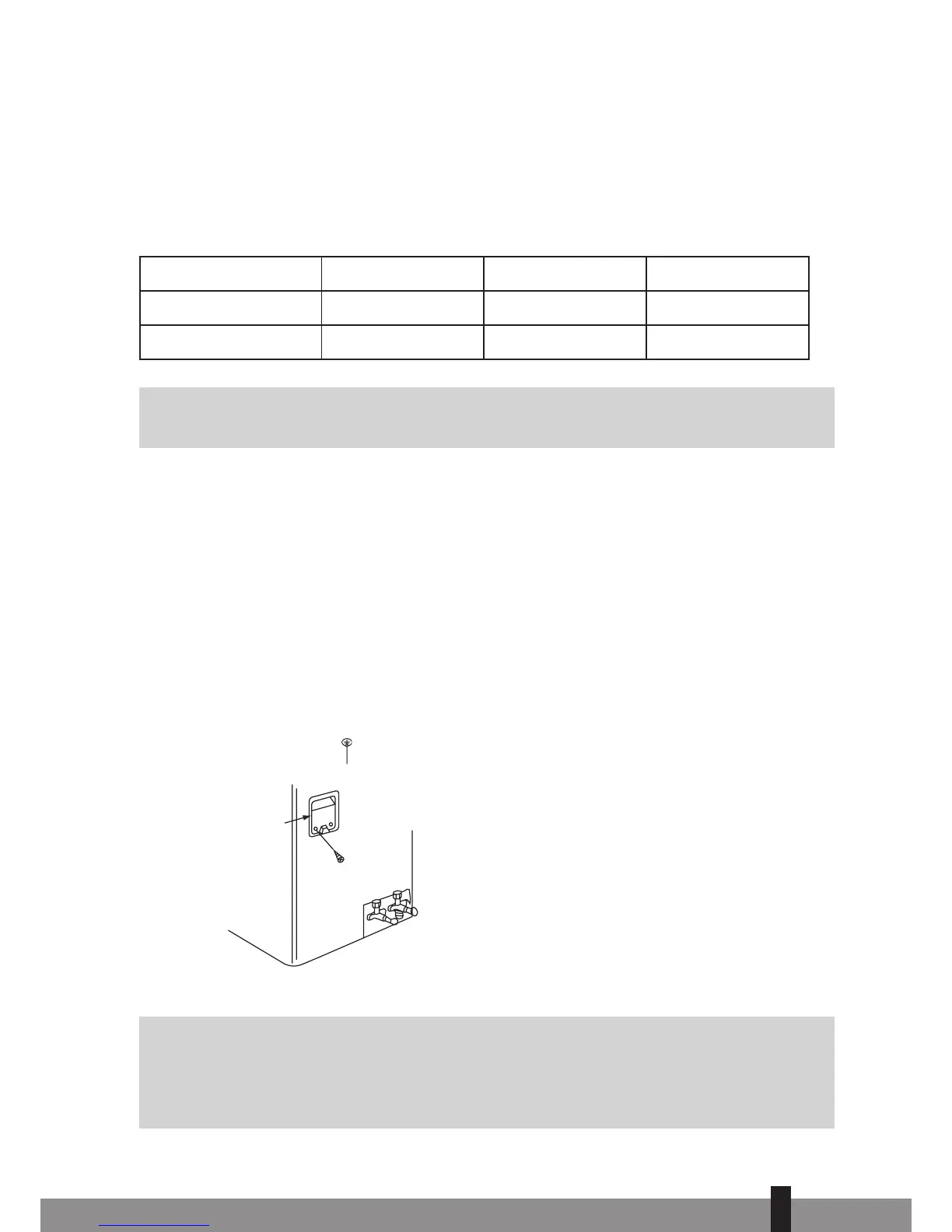

Cover
Fig. 17
Dækslet
g. Tilslut først strømledningen, når hele klimaanlæginstallationen er fuldført.
G
BEMÆRK!
Sæt stikket i stikkontakten for modeller med en kapacitet mindre end 4,5 kW.
Tilslut strømledningen direkte til spændingskilden for modeller med en kapacitet større end 4,5
kW. Der må ikke anvendes et stik med stikkontakt. Polerne på stik og stikkontakt kan beskadiges
og tilmed forårsage brand pga. den høje spænding.
