Qlima S(C) 33xx - Page 18

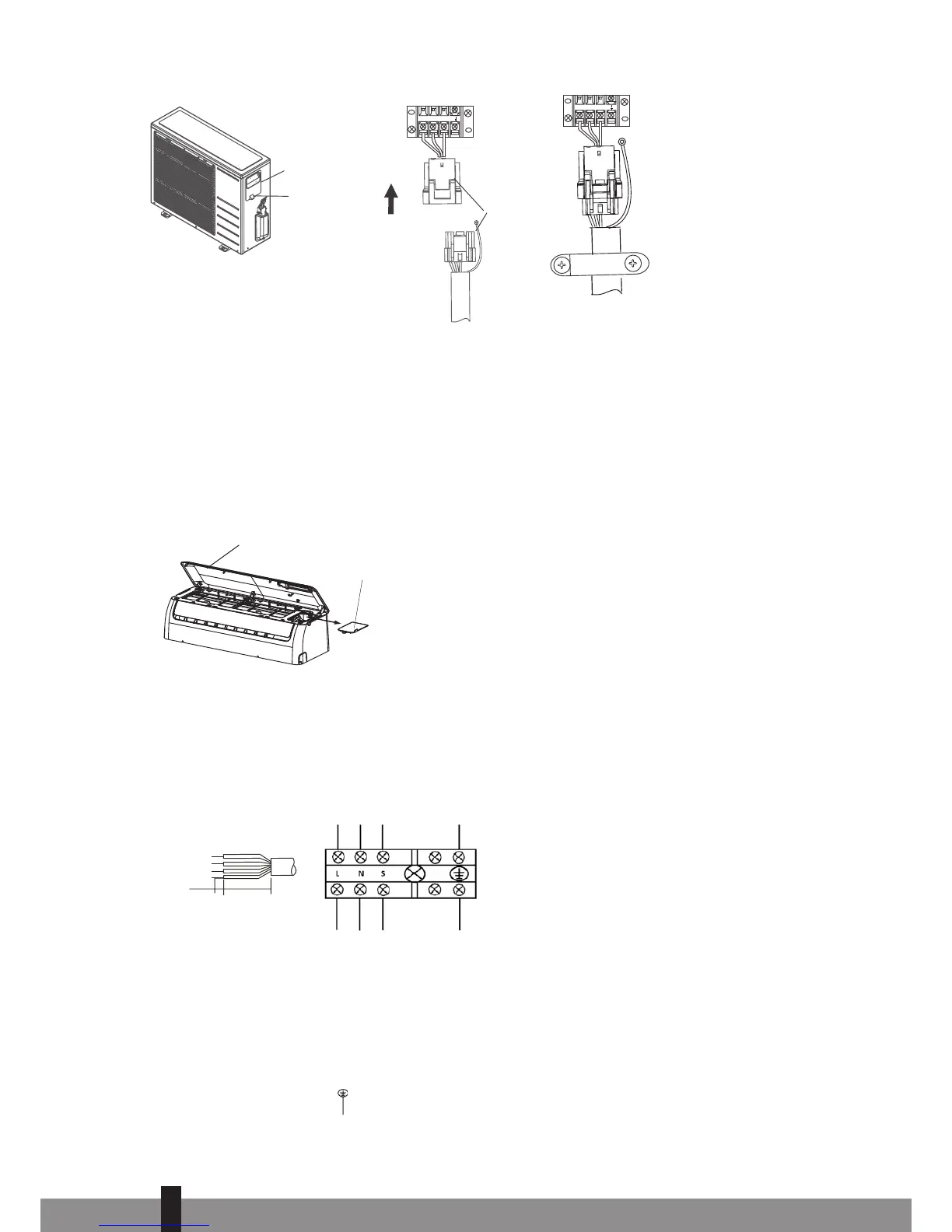

Fig. 18
LNS
LNS
Udendørsenhed
Kontroldæksel
Skrue
Udendørsenhed
Kontaktforbinder
Til indendørsenhed
eller
Sikker kablet med holderen
‘click’
11.2 Tilslutning af strømledninger for S33xx modeller
a. Tilslut først den indvendige enheds ledning.
b. Indendørs-/udendørsforbindelseskablet skal være af typen H07RN-F, 2.5mm
2
c. For at kunne montere ledningen til den indvendige enheds klemrække: Fjern frontpanelet og dæk-
pladen fra klemkassen, som er anbragt til højre på den indvendige enhed. Billede 19.
Electronic box
cover
Front Panel
Fig. 19
Dækpladen
Frontpanelet
d. Ledningen kan ledes til klemkassen via bagsiden af den indvendige enhed på samme måde som den
allerede monterede strømledning.
e. Fastgør ledningerne til klemkassen på det korrekte sted se billedet 20.
til indendørsenheden
10mm
40mm
40mm
L
S
N
10mm
LNS
Fig. 20
f. Tilslut efterfølgende den udvendige enheds ledning.Fjern dækpladen fra den udvendige enheds
klemkasse.
g. Tilslut forbindelseskablet til klemkassen. Se billedet 21. Tilslut ledningerne således, at positionen på
ledningerne stemmer overens med tilslutningen af ledninger til den indvendige enhed (bogstaverne
L, N, S og jordledning).
h. Jordledningen skal fastgøres direkte til metalpladen, som klemkassen er monteret på. Stedet er
angivet med et symbol .
i. Tilslut først strømledningen, når hele klimaanlæginstallationen er fuldført.
