10. INSTALLATION ELECTRIQUE
• Branchez le climatiseur sur un groupe séparé. Assurez-vous de protéger le groupe avec un fusible
approprié. Consultez le tableau ci-dessous.
• La tension d’alimentation fournie doit se situer dans une fourchette de 95 %~105 % de la tension
nominale indiquée sur la plaque signalétique.
• Une protection contre les fuites de courant et un interrupteur principal doivent être prévus dans le
circuit électrique.
• S’assurer que le climatiseur est bien relié à la terre.
• Raccorder les câbles conformément au diagramme de connexions électriques (chapitre 11)
• Le branchement de tous les fils électriques doit être conforme aux normes légales locales et nationa-
les, et effectué par un personnel qualifié.
Modèle Alimentation
Courant normal d’entrée
(Interrupteur/Fusible)
Longueur du câble
≤
3,5 kW 230V~50Hz 16A 2,5 mm
2
>
3,5 kW 230V~50Hz 16A (slow) 2,5 mm
2
G
IMPORTANT!
La tension d’alimentation fournie doit être identique à la tension nominale du climatiseur.
11. BRANCHEMENT DES CÂBLES ÉLECTRIQUES
11.1 Branchement des câbles électriques (pour les modèles SC33xx)
a. Câble de 4,5 mètres fourni pour le raccordement électrique entre l’unité intérieure et l’unité extéri-
eure, inclus dans le manchon de tuyauterie frigorigène (unité intérieure).
b. Le câble électrique est fourni avec un connecteur électrique rapide.
c. L’unité extérieure est également équipée d’un connecteur électrique rapide.
d. Retirez le couvercle en le dévissant.
e. Clipsez le connecteur de l’unité intérieure dans le connecteur de l’unité extérieure, puis fixez le câble
sur le bloc d’alimentation à l’aide de la pince prémontée prévue à cet effet.
f. Le fil de terre doit être monté directement sur la plaque métallique sur laquelle est montée le bor-
nier. L’emplacement est indiqué par le symbole

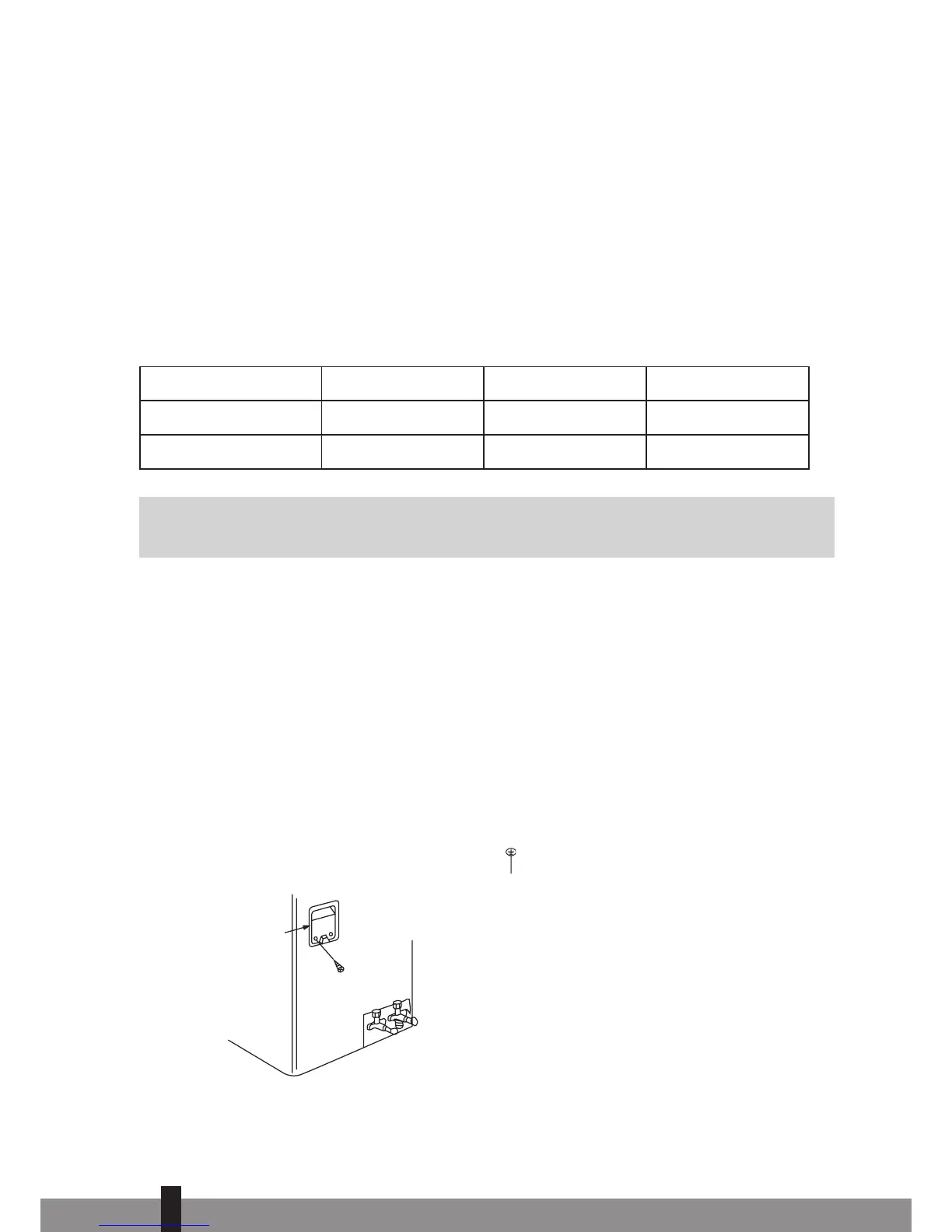

Cover
Fig. 17
Couvercle
g. Branchez le câble d’alimentation seulement une fois toute l’installation du climatiseur terminée.
3
