3
39
G

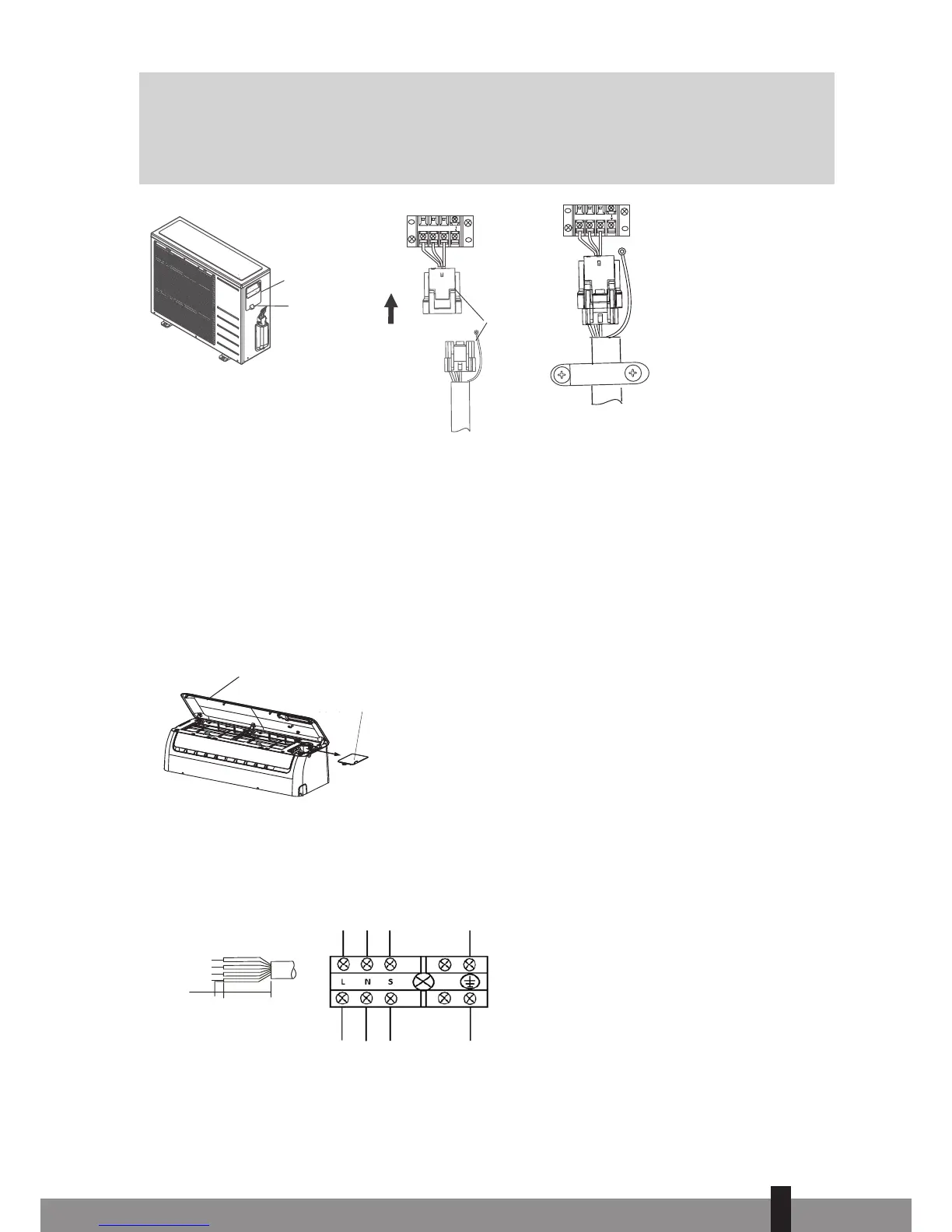

ATTENTION
Pour les modèles d’une capacité de < 4,5 kW, branchez la fiche dans la prise électrique.
Pour les modèles d’une capacité de > 4,5 kW, branchez le câble d’alimentation directement sur
le réseau électrique. N’utilisez pas de fiche avec une prise électrique, car le courant élevé peut
endommager les pôles tant de la fiche que de la prise, et même causer un incendie.
LNS
LNS
Unité extérieure
Couvercle
Vis
Unité extérieure
Connecteur
Vers unité intérieure
ou
Fixez le câble avec la bague de fixation.
‘click’
Fig. 18
11.2 Branchement des câbles électriques (pour les modèles S33xx)
a. Branchez d’abord le câble de l’unité intérieure.
b. Le câble de raccordement entre l’unité intérieure et l’unité extérieure doit être du type H07RN-F, 2.5 mm².
c. Pour pouvoir monter le câble sur le bloc d’alimentation de l’unité intérieure : ôtez le panneau
de façade et la plaque de protection du bornier se trouvant du côté droit de l’unité intérieure.
Illustration 19.
Electronic box
cover
Front Panel
Fig. 19
Plaque de
protection du
bornier
Panneau de façade
d. Le câble peut être passé via l’arrière de l’unité intérieure vers le bornier, de la même manière que le
câble d’alimentation déjà monté.
e. Fixez les fils électriques sur le bornier. Cf. Illustration 20.
sur l’unité intérieure
10mm
40mm
