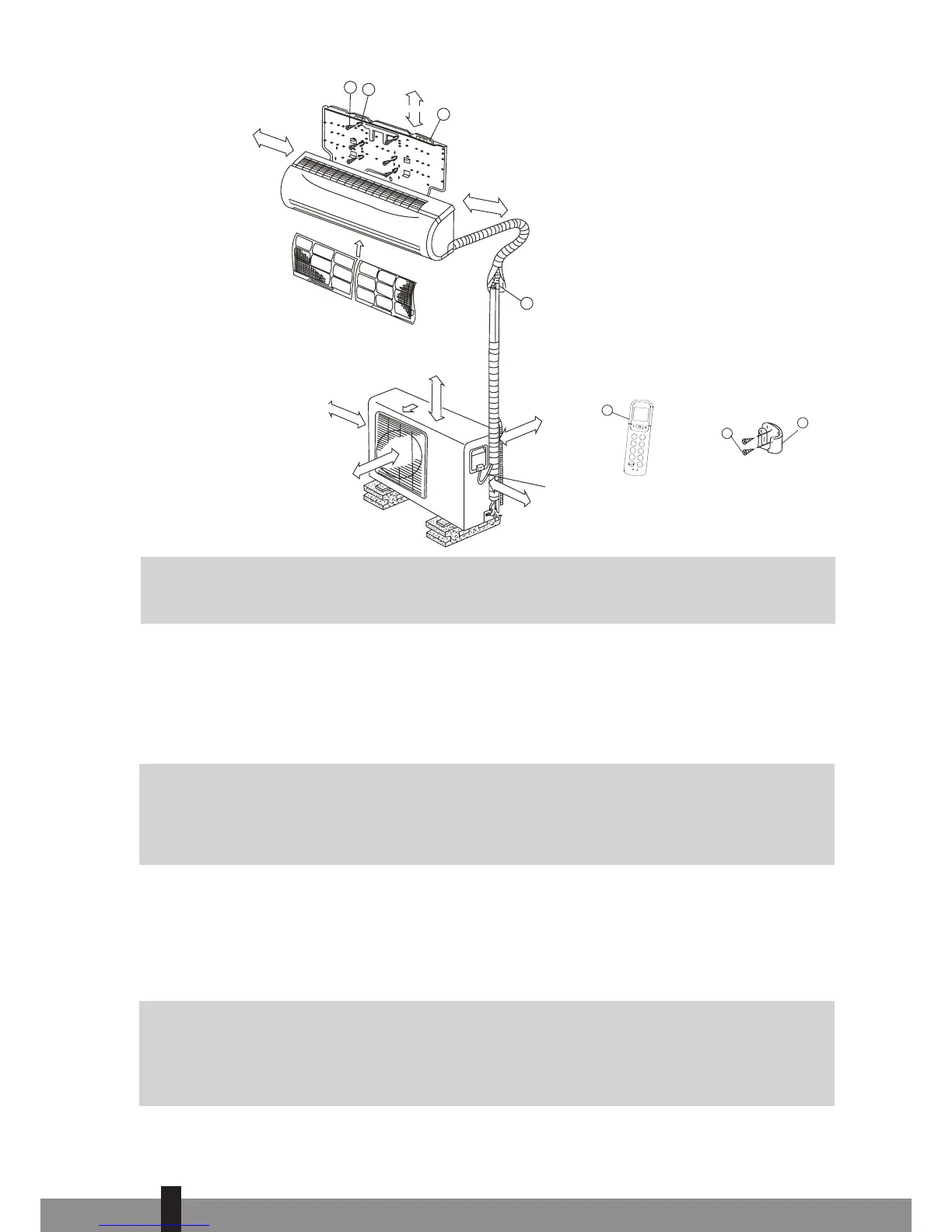

Fig. 1
8
9
7
C
B
A
6
2
3
1
15 cm eller mere
12 cm eller mere
12 cm eller mere
Luftfilter
VENSTRE
30 cm eller mere
Luftudtag
60 cm over
FRONT
200 cm eller mere
TILBAGE
30 cm eller
mere
HØJRE
60 cm eller mere
Fjernbetjening
Monteringsskrue B
ST2.9x10-C-H
Fjernbetjeningsholder
Dæksel
G
BEMÆRK
llustrationen er kun for forklaring og indikering. Illustrationer kan være forskellige fra andre
udluftere, som du har købt.
3. FORBEREDELSE INDEN INSTALLATION AF KLIMAANLÆGGET FOR SC33XX
MODELLER
a. Fastlæg stedet, hvor den indvendige og den udvendige enhed skal installeres. Se afsnit 5 og 6.
G
BEMÆRK:
• Tag hensyn til det sted, hvor kondensvandet skal ledes til.
• Afstanden mellem den indvendige og udvendige enhed må ikke overstige 4 meter på grund af
længden af rørene.
b. Monter den indvendige enheds montageplade.Se afsnit 7.1
c. Bor et hul, som rørene kan ledes ud gennem. Se afsnit 7.2
d. Led den indvendige enheds rør gennem hullet i muren og hæng den indvendige enhed op ved hjælp
af krogene bag på på de øverste kroge på montagepladen og sørg for, at enheden er solidt fastgjort.
Klik ikke de nederste kroge fast endnu.
G
Rørpakken, som er tilsluttet den indvendige enhed, er tung. Lad aldrig rørpakke hænge løst fra
den indvendige enhed. Understøt hele rørpakken under montering af den indvendige enhed. På
grund af rørpakkens vægt kan den indvendige enheds rør og rørene i rørpakken nemt blive bøjet
eller knække. Hvis rørene i den indvendige enhed og rørpakken beskadiges på grund af forkert
installation, frafalder garantien.
6
6
