Vær meget forsigtig, når du bøjer kølemiddelrørene på bagsiden af enheden! Rørene er lavet af kobber.
Hvis den markerede del bøjes mere end 1 gang, begynder kobberet at slå revner på grund at materialets
fysiske egenskaber. Revnerne kan medføre lækage af kølemiddel, hvilket ikke er omfattet af
garantien. Se billedet 2
Bøj ikke her
Bøj (kun 1x)
Bøj (kun 1x)

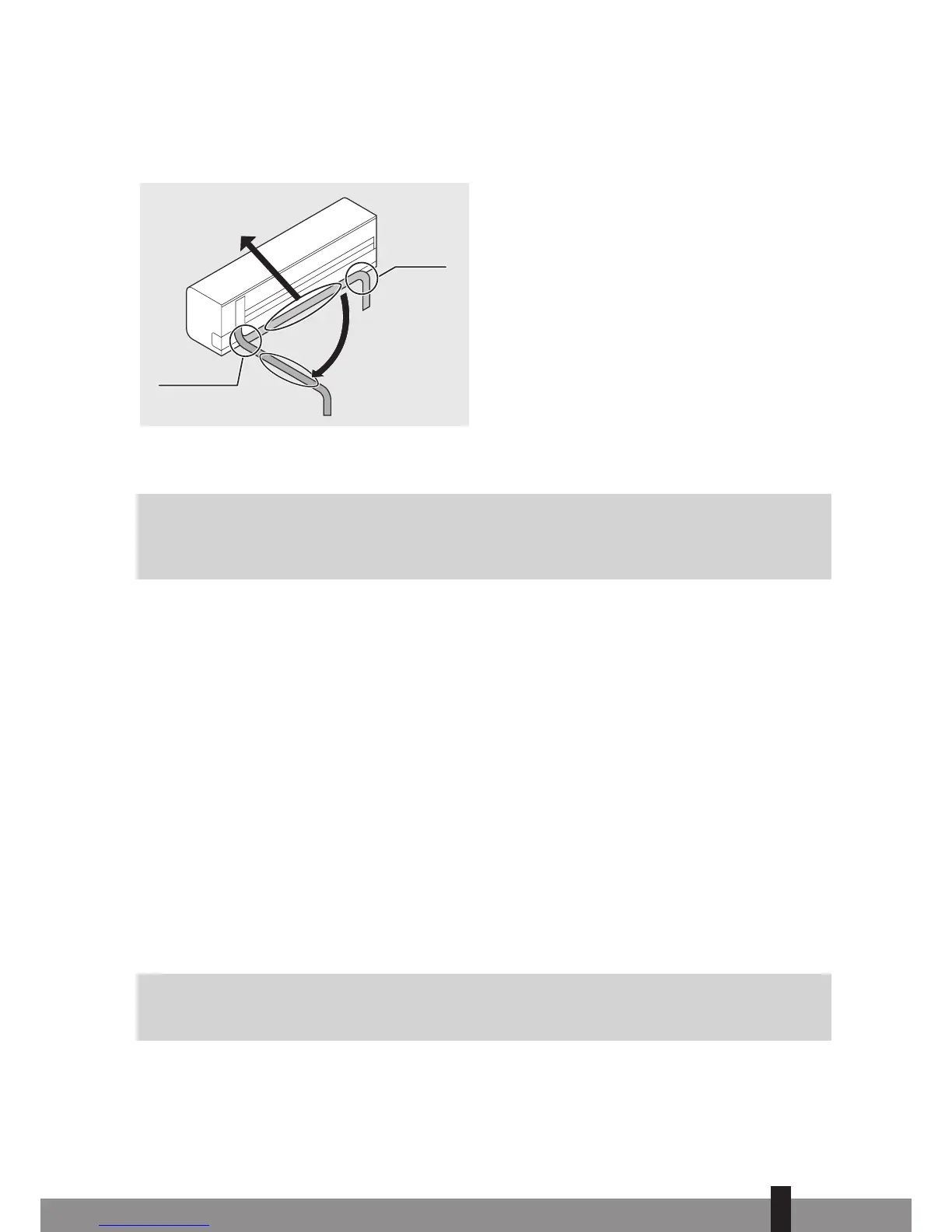

Fig. 2
e. Led kondensvandslangen gennem hullet i muren og slut den til slangen, som er monteret på den
indvendige enhed. Se afsnit 9.1
G
TIP
Kondensvandslangen kan nemt tilsluttes ved at trække bunden af den indvendige enhed
omkring 5 cm ud fra muren og fylde rummet med fyldmateriale midlertidig således, at enheden
holdes ud fra muren. Se billedet 3.
f. Klik nu den indvendige enheds nederste krog på krogene på montagepladen.
g. Anbring den udvendige enhed. Se afsnit 5.2.
h. Tilslut “quick connector” forbindelsen til den udvendige enheds forbindelse. Forbind derefter strøm-
ledningen og jordledningen til den indvendige og udvendige enhed. Se afsnit 8.
i. Kontroller klimaanlægget for kølemiddelslækage. Se afsnit 13.
j. Sørg for, at klimaanlægget er korrekt installeret.
k. Slut strømledningens stik til strømforsyningen (modellerne S3348 og SC3348 skal tilsluttes direkte til
strømkilden uden brug af et stik). Sørg for, at klimaanlægget fungerer korrekt. Se afsnit 11.1
4. FORBEREDELSE INDEN INSTALLATION AF KLIMAANLÆGGET FOR S33XX
MODELLER
a. Fastlæg stedet, hvor den indvendige og den udvendige enhed skal installeres. Se afsnit 5 og 6.
b. Monter den indvendige enheds montageplade. Se afsnit 7.1.
c. Bor et hul, som rørene kan ledes ud gennem. Se afsnit 7.2
d. Hæng den indvendige enhed på de øverste kroge på montagepladen med krogene bag på enheden
og sørg for at enheden er solidt fastgjort. Klik ikke de nederste kroge fast endnu.
G
BEMÆRK
Ved udgang af rørene bag på skal rørene ledes gennem det borede hul, samtidig med ophæng af
den indvendige enhed.
e. Led rørene, strømledningen og kondensvandslangen gennem hullet i muren.
