Qlima S(C) 33xx User Manual

G
TIP
Rør, strømledning og kondensvandslange kan nemt anbringes ved at trække bunden af den
indvendige enhed omkring 5 cm ud fra muren og fylde rummet med fyldmateriale midlertidig
således, at enheden holdes ud fra muren. Se billedet 3.
f. Slut kølemiddelsrør, strømledninger og kondensvandslange til den indvendige enhed. Se afsnit 8.2,
9, 10 og 11.2.
g. Anbring den udvendige enhed. Se afsnit 5.2.
h. Forbind rørene og strømledningen til den udvendige enhed. Se afsnit 11.2.
i. Vakuumer kølekredsløbet. Se afsnit 12.
j. Kontrol kølekredsløbet for lækage. Se afsnit 13.
k. Sørg for, at hele installationen er korrekt installeret.
l. Slut strømledningens stik til strømforsyningen (modellen S(C)3348 skal tilsluttes direkte til
strømkilden uden brug af et stik). Sørg for, at klimaanlægget fungerer korrekt. Se afsnit 15.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
. .
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
43

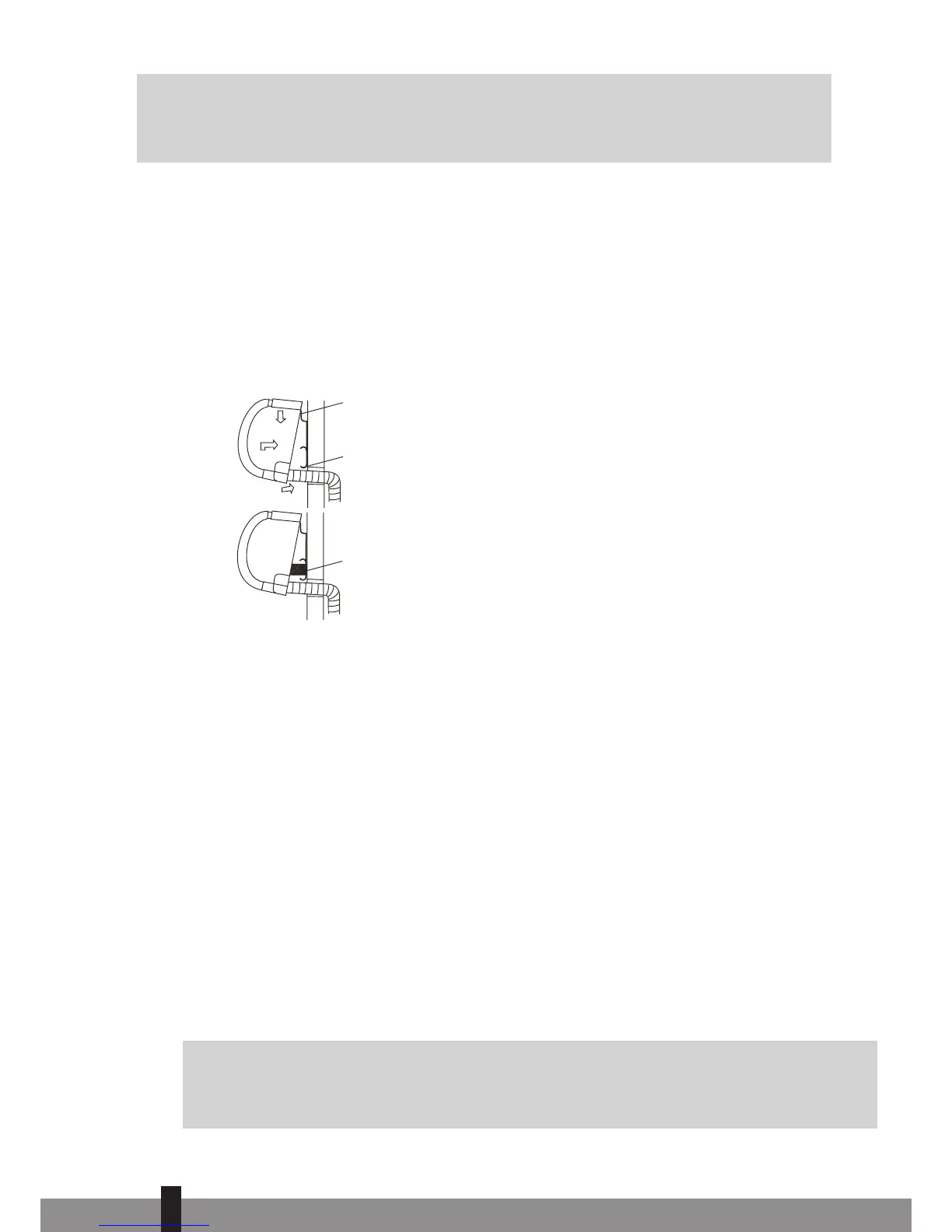

Øverste krog
Nederst krog
Pudemateriale
Fig. 3
5. FASTLÆGGELSE AF STED FOR INDVENDIG OG UDVENDIG ENHED
5.1 Fastlæggelse af sted for indvendig enhed for S33xx og SC33xx modeller
• Udsæt ikke indendørsenheden for varme eller damp.
• Valg en plads, hvor der ikke er nogle forhindringer, hverken foran eller bagved enheden.
• Var opmarksom pa at kondensdranet skal kunne ga nedad i hele forlobet.
• Installere ikke nar en dor.
• Var opmarksom, at der er minimum 12 cm frit rim til hojre og venstre for enheden (billede 4)
• Brug en ledningsdetektor til at finde ledninger og/eller elektriske kabler og derved undgå unødven-
dige skader på væggen.
• Toppen af indendørsenheden skal installeres på væggen i en højde af 2,3 meter eller mere fra gulvet
(billede 4) .
• Indendørsenheden skal installeres med mimimum 15 cm luft til loftet (billede 4).
• Den indvendige enhed skal hænges i vatter.
• Tag ved fastlæggelse af sted for indvendig/udvendig enhed hensyn til den udvendige enheds mon-
teringssted. Den indvendige og udvendige enhed skal sammenkobles med rør og ledninger.
G
BEMÆRK
For SC 33xx modeller: Rørlængden er 4 meter.
For S33xx modeller: Den maksimale rørlængde mellem indvendig og udvendig enhed er 20 meter.
Den maksimale højdeforskel mellem indvendig og udvendig enhed er 8 meter.
6
