Mere end 15 cm.
Mere end 12 cm.
Mere end 12 cm.
Under 2,3 m.
Fig. 4
5.2 Fastlæggelse af sted for udvendig enhed for S33xx og SC33xx modeller
• Installere udendørsenheden på en solid overflade for at forhindre stigende støjniveau og vibrationer.
G
BEMÆRK
Udendørsenheden producere lyde, når den er i brug, og dette kan støde sammen med lokale
love. Det er brugerens ansvar at checke og være sikker på, at udstyret lever op til lokale regler.
• Bestem udluftningens retning, og sørg for at luften ikke blokeres.
• Tag udluftningsanlæggets vægt i betragtning
• Hvis en markise er bygget ud over udendørsenheden for at beskytte mod solen og regnen, vær da
opmærksom på at varmeudstrålingen fra kondensatoren ikke er begrænset.
• Vær sikker på, at frirummet omkring bagenden af enheden og venstre side er mere end 30 cm.
Forsiden af enheden skal have mere end 200 cm frirum og tilkoblingsiden (højre side) skal have mere
end 60 cm frirum (billede 5).
• Den udvendige enhed skal hænges i vatter.

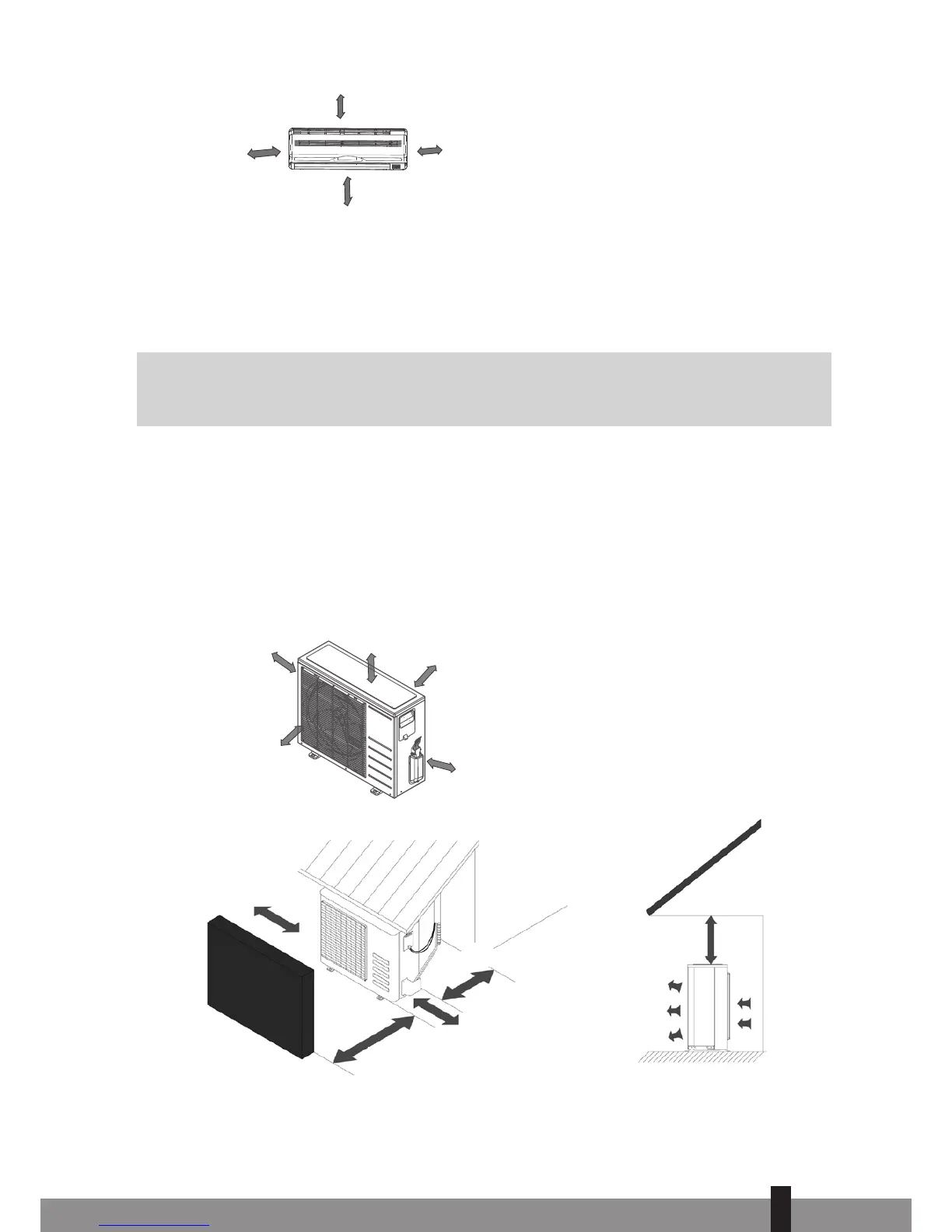

VENSTRE
Mere end 30 cm.
TILBAGE
Mere end 30 cm.
HØJRE
Mere end 60 cm.
FRONT
Mere end 200 cm.
Mere end 60 cm.
Fig. 5
Mere end 30cm
Mere end 200cm
Mere end 60cm
Mere end 30cm
Mere end 60cm
Hegn eller
hindring
• Tag ved fastlæggelse af sted for indvendig/udvendig enhed hensyn til den udvendige enheds mon-
teringssted. Den indvendige og udvendige enhed skal sammenkobles med rør og ledninger.
