6. MONTAGE AF MONTAGEPLADE OG BORING AF HUL TIL RØR
6.1 Montage af montageplade for den indvendige enhed
ADVARSEL
Brug en ledningssøger inden der bores i muren for at detektere strømledninger eller kabler i
muren, således unødvendig skade på muren og farlige situationer undgås.
a. Anbring montagepladen horisontal på en tilstrækkelig solid mur og sørg for plads omkring mon-
tagepladen. (billede 8)
b. Hvis væggen er lavet af mursten, beton eller tilsvarende, bor da 8 stk 5mm huller i væggen. Placere
klip- holderen for rigtig montering af skruerne .
c. Montere installationspladen på væggen med 8 type “A” skruer .
G
BEMÆRK
Monter installationspladen og bor huller i væggen i henhold til vægstrukturen og i henhold
til monteringspunkterne på installationspladen. (Dimensioner er i “mm” med mindre andet er
indikeret).

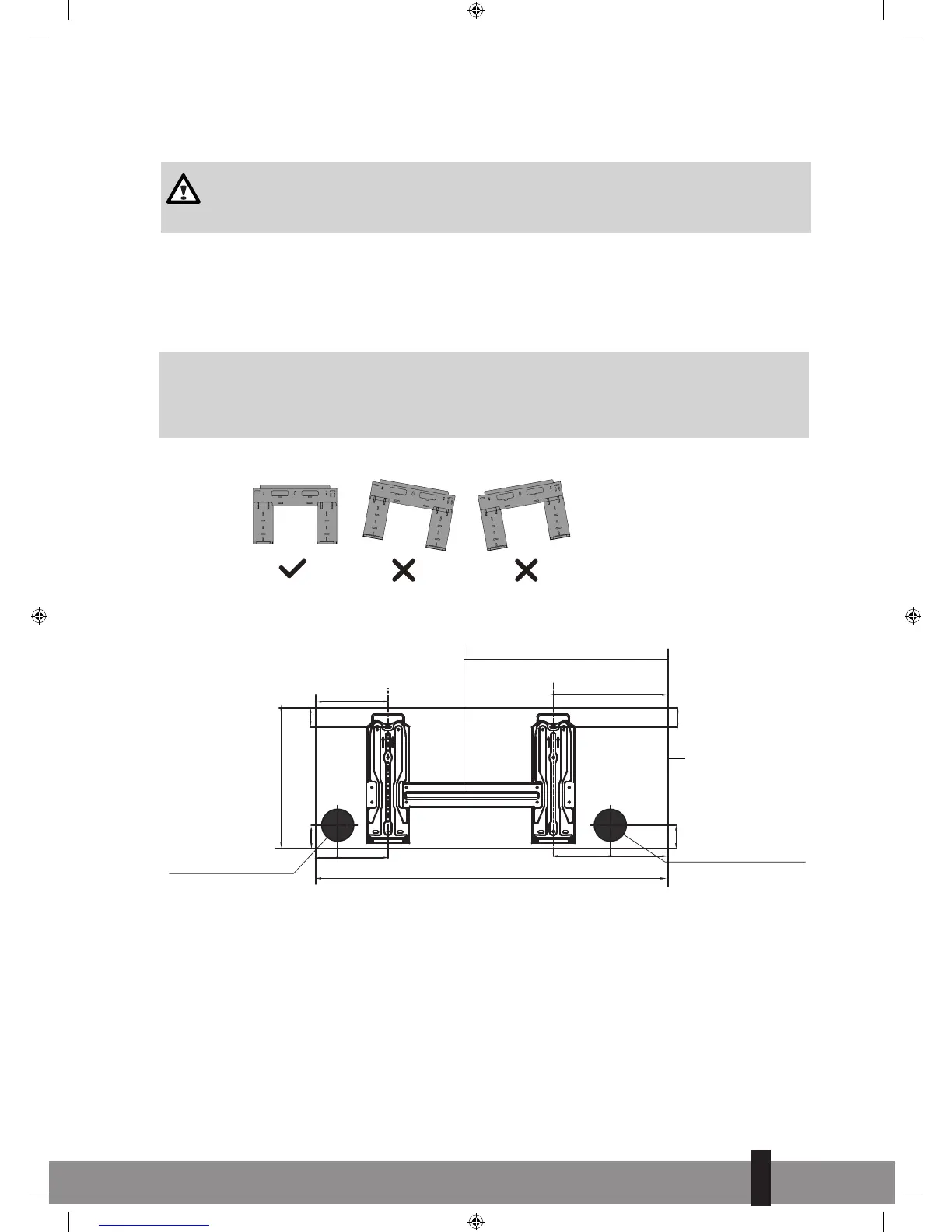

Rigtigt orientering
a installationspladen
Fig. 8
S-JA2518
Left rear wall
hole 65mm
Right rear wall
hole 65mm
Indoor unit
outline
39mm
39mm
285mm
47.1mm
47.1mm
146.5mm
45mm 101.6mm
715mm
117.5mm115.6mm
233.1mm
398mm
