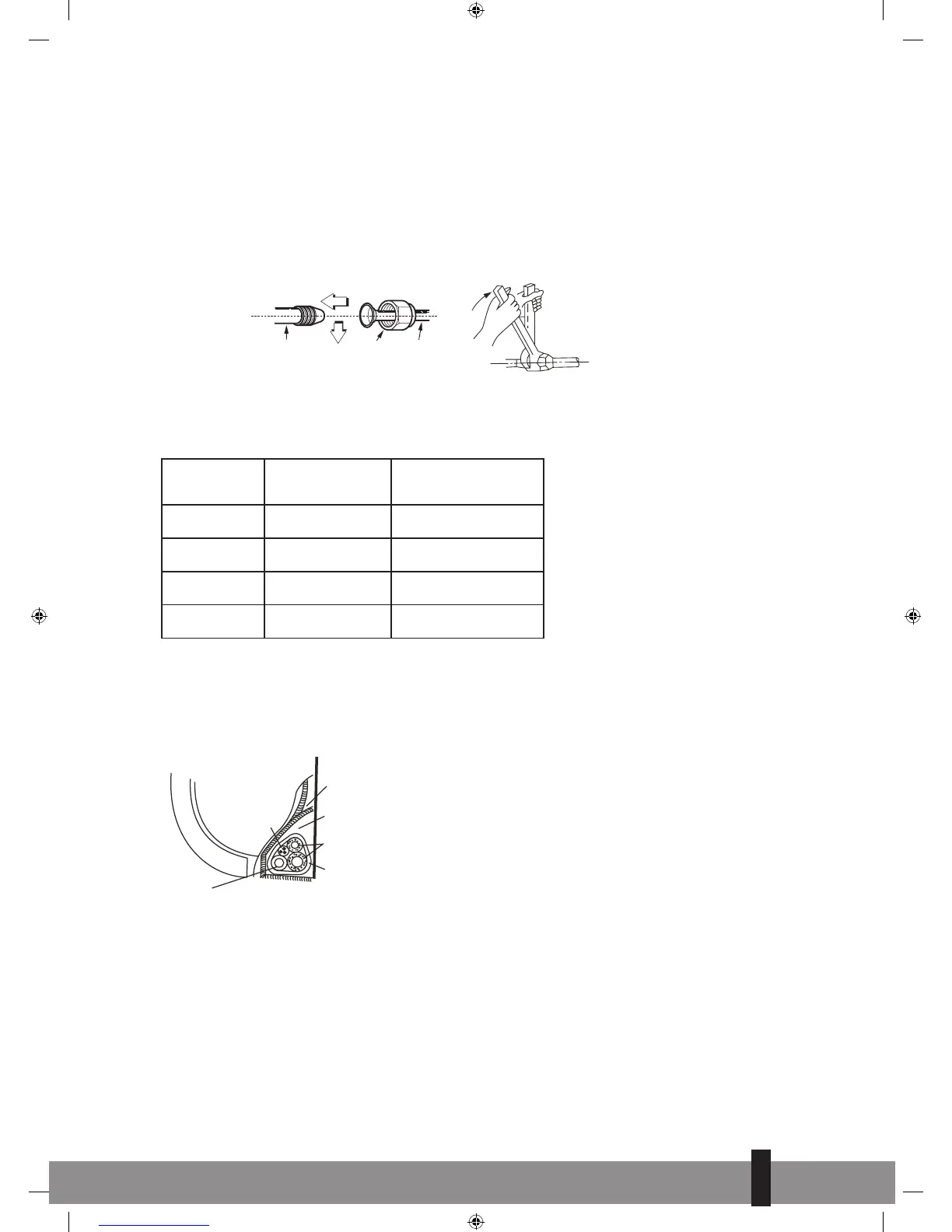

7.1 Tilslutning af kølemiddelsrør for S-JA2518 modeller
a. Forsyn enderne på rørene med såkaldte “flares” med drejeled eller lignende skrueforbindelse.
b. Indvendig enhed: Skru drejeledene fast med hånden på den indvendige enheds rør og spænd dem
efterfølgende med en svensknøgle og en momentnøgle. Billede 13.
c. Udvendig enhed: Skru drejeledene fast med hånden på hanetilslutningerne på den udvendige enhed
og spænd dem efterfølgende med en svensknøgle og en momentnøgle. Billede 13.
Slanger til
indendørsenhed
Flangemøtrik
Rør
Fig. 13
d. Vælg det korrekte tilspændingsmoment (tabel 1) for at undgå, at rørene, samlestykkerne og møtrik-
kerne beskadiges.
Udvendig
diameter
Tilspændings-
moment (N.cm)
Ekstra tilspændingsmo-
ment (N.cm)
Ø 6.35
1500
(153kgf.cm)
1600
(163kgf.cm)
Ø 9.53
2500
(255kgf.cm)
2600
(265kgf.cm)
Ø 12.7
3500
(357kgf.cm).
3600
(367kgf.cm)
Ø 16.0
4500
(459kgf.cm).
4700
(479kgf.cm)
e. Isoler tilslutningspunkterne på den indvendige enhed med isoleringsmateriale for at undgå kondens-
vand.
f. Omvikl rør, afløbsslange og tilslutningskabel, som findes bag den indvendige enhed, med tape til et
solidt bundt. Det letter monteringen af den indvendige enhed til monteringspladen.
Indendørsenhed
Opsamling
Rørrum
Forbindelsesslange
Emballagebånd
Tilslutningskabel
Drænslange
Fig. 14
