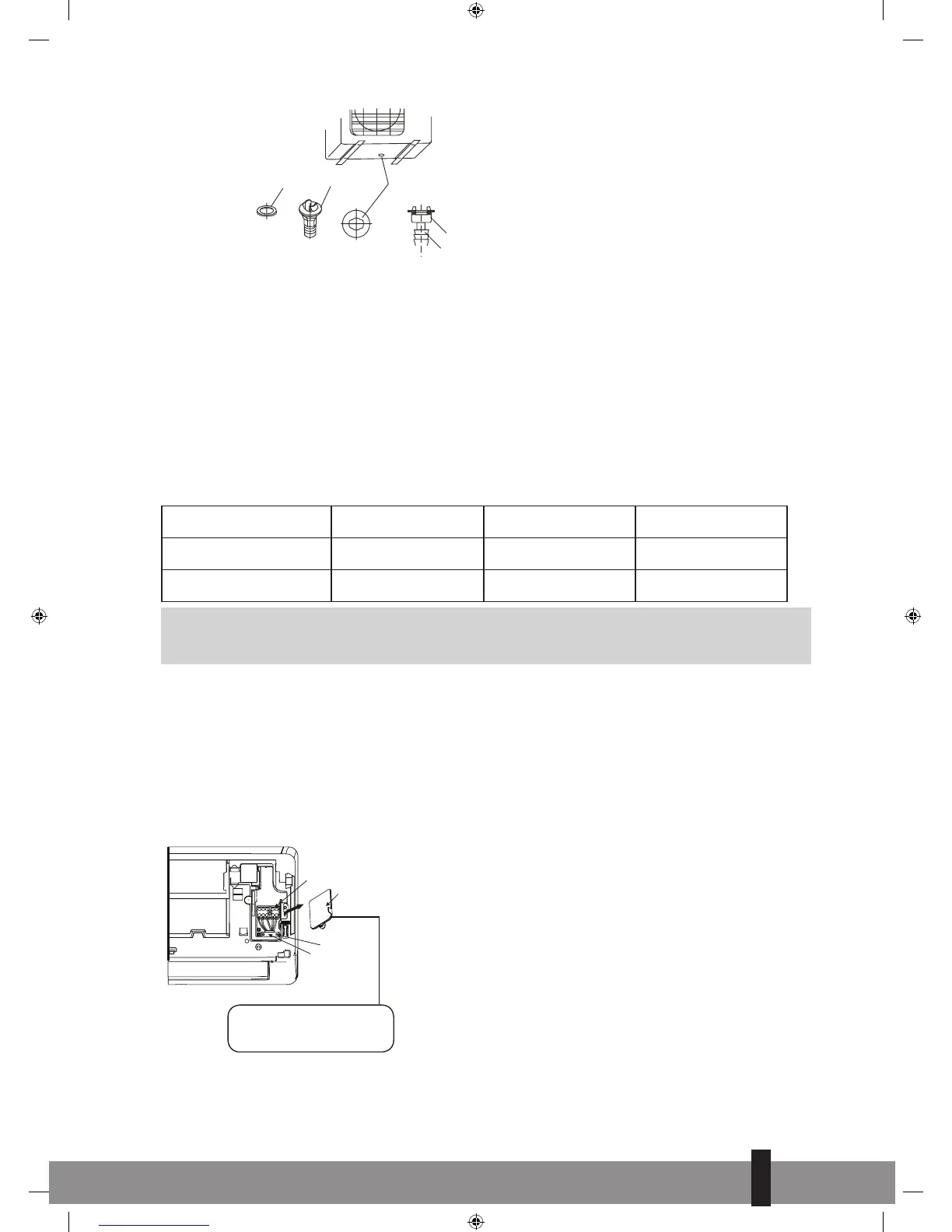

Fig. 16
Pakning
Drænsamling
Bsefordybningshul
for udendørsen-
heden
Pakning
Drænrør
9. ELEKTRISK ARBEJDE
• Tilslut klimaanlægget til en separat gruppe. Sørg for, at denne gruppe er sikret med korrekt sikring.
Se nedenstående tabel.
• Leveret forsyningsspænding skal være inden for et interval på 95% ~ 105% af nominel spænding,
hvilket er angivet på mærkepladen.
• En beskyttelse mod insekter og en hovedkontakt skal installeres i strømkredsen.
• Sikre at udlufteren står godt fast.
• Forbind ledningerne i henhold til det vedlagte el-diagram. Se afsnit 11.
• Alle ledninger skal leve op til de nationale el-standarder og må kun installeres af elektrikere.
Model El-spænding
Input nuværende
(Kontakt/Sikring)
Strømkabelstørrelse
≤
3,5 kW 230V~50Hz 16A 2,5 mm
2
>
3,5 kW 230V~50Hz 16A slow 2,5 mm
2
G
BEMÆRK!
El-spændingen skal være konstant i henhold til spændingen på udlufteren.
10. TILSLUTNING AF STRØMLEDNINGER
a. Tilslut først den indvendige enheds ledning.
b. Indendørs-/udendørsforbindelseskablet skal være af typen H07RN-F, 2.5mm
2
c. For at kunne montere ledningen til den indvendige enheds klemrække: Fjern frontpanelet og dæk-
pladen fra klemkassen, som er anbragt til højre på den indvendige enhed. Billede 19.
Terminal block
Wire cover
Screw
Cable clamp
Fig. 3.9
The Wiring Diagram is located
on the inside of the indoor unit’s
wire cover.
Figure 19
