b. Åtte huller med 5 mm diameter må drilles inn i veggen hvis den er av tegl, betong eller annet lignen-
de materiale. Stikk inn pluggene for de respektive festeskruene .
c. Fest installasjonsplaten på veggen med åtte skruer type «A» .
G
MERK
Monter installasjonsplaten og drill huller i veggen i henhold til veggstruktur og
korresponderende festepunkter på installasjonsplaten. (dimensjoner angis i “mm” med mindre
noe annet er oppgitt).

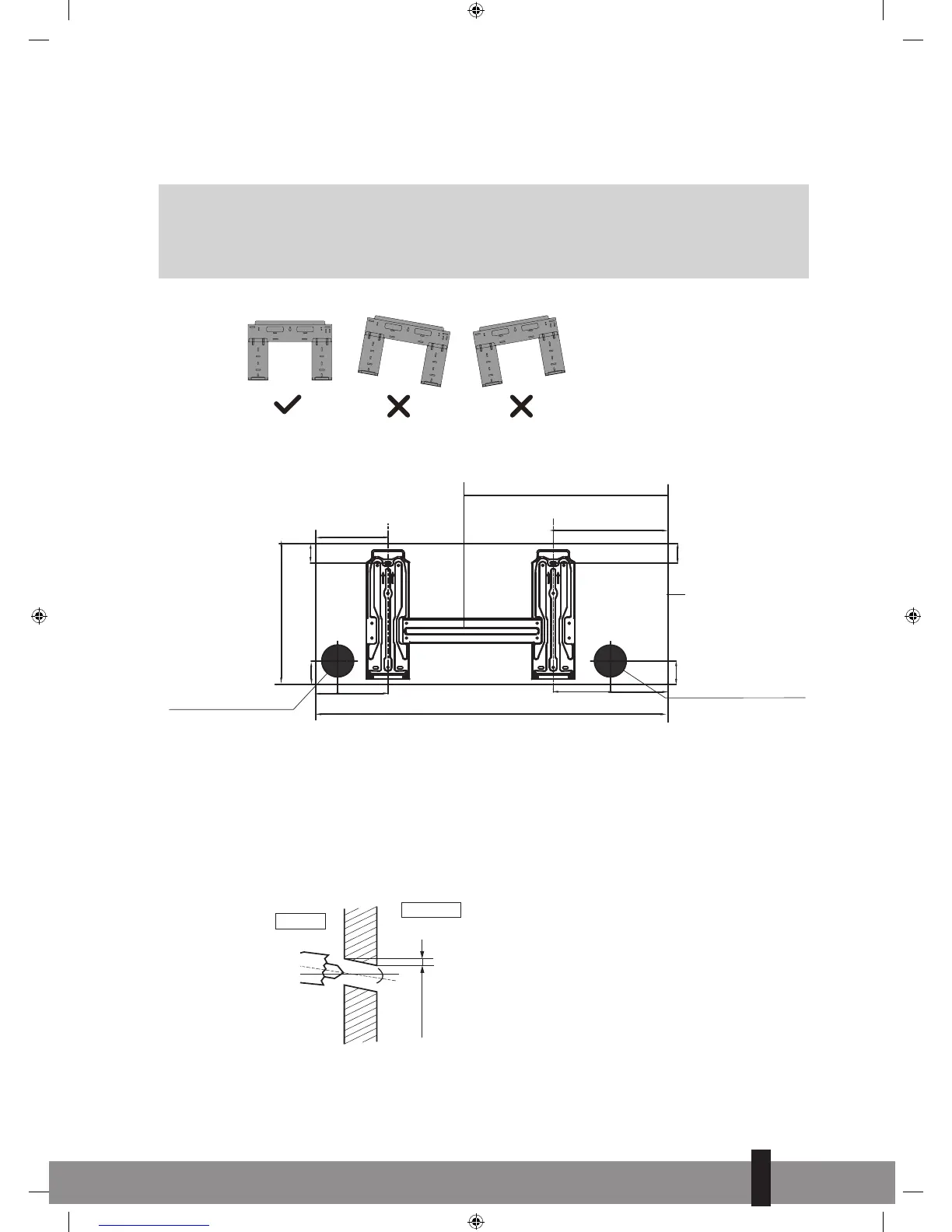

Korrekt installering
av installasjonsplate
Figur 8
S-JA2518
Left rear wall
hole 65mm
Right rear wall
hole 65mm
Indoor unit
outline
39mm
39mm
285mm
47.1mm
47.1mm
146.5mm
45mm 101.6mm
715mm
117.5mm115.6mm
233.1mm
398mm
6.2 Boring av hull for rør, kondensslange og gjennomføring for strømkabel
a. Avgjør plasseringen av hullene ved hjelp av diagrammet i fig. 9. Drill et hull (≥ 85 mm for S-JA2518/≥
65 mm for S-JA2518) lett skrådd nedover mot utsiden slik av vann ikke kommer inn. Se figur 10.
b. Alltid bruk en drillveiledning når det drilles i metallrister, metallplater eller lignende materialer.
Veggen
Innendørs
Utendørs
Figur 10
≥5°
5 - 7 mm
per 100 mm
