Quick CHC 1102 M User Manual

35
INSTALLATION
CHC1102M GB F - REV005B
FR
11
3
3
22
Max. 10 mm

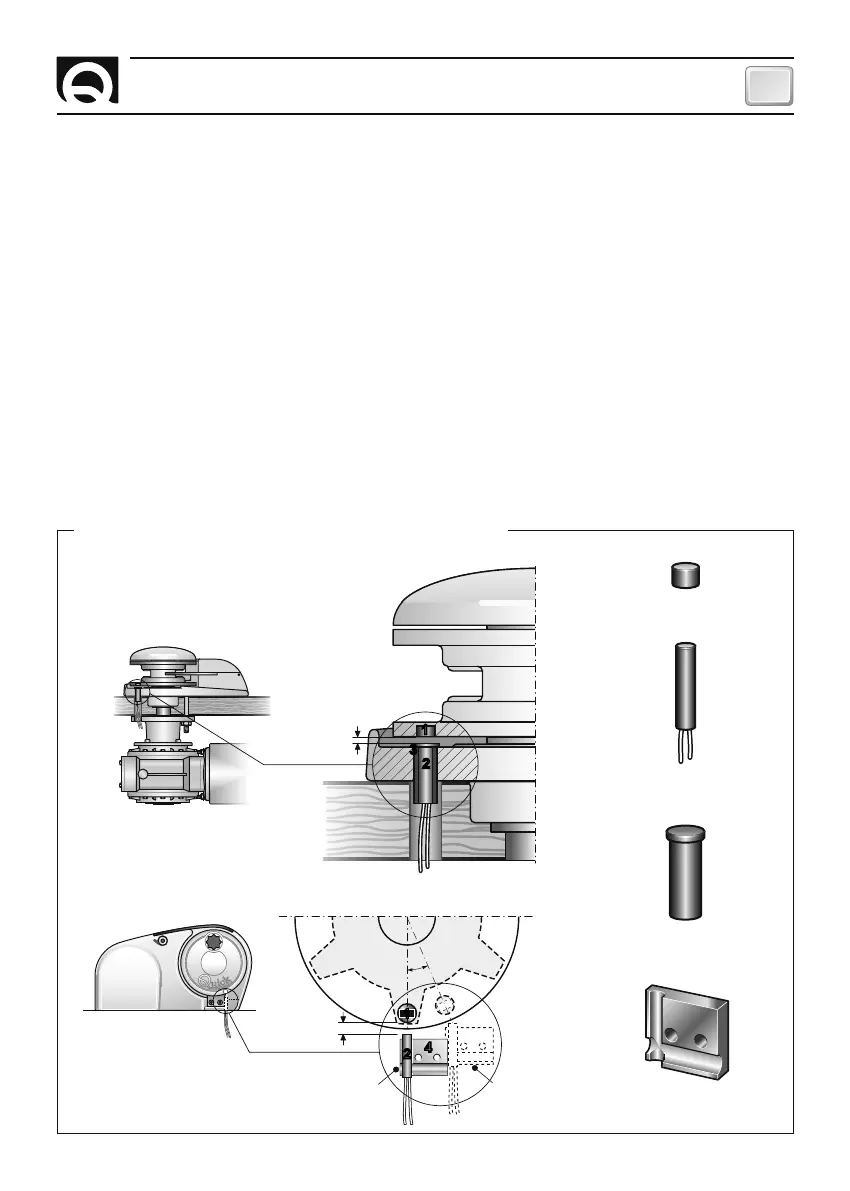

EXAMPLES D' INSTALLATION AVEC CAPTEUR DE VITESSE
22
44
2
2
22
Max. 10 mm
11
± 20°
Guindeau à axe horizontal
Guideau à axe vertical
LE MONTAGE DU COMPTEUR DE CHAÎNE S'EFFECTUE EN TROIS PHASES:
Montage du capteur de proximité sur le guindeau, montage de l'instrument sur les parois et connexions
électriques.
Guindeaux Quick
®
Tous les guindeaux Quick
®
sont équipés d'un capteur de proximité qui doit être utilisé avec le compteur
de chaîne CHC 1102 M.
Autres guindeaux
Le compteur de chaîne compte le nombre de tours du barbotin pour mesurer la longueur de la chaîne
descendue. Le capteur de proximité, fourní avec l'appareil, se compose d'un aimant cylindrique et de
deux adaptateurs pour le montage du capteur.
L'aimant doit être relié au barbotin tandis que le capteur magnétique doit être placé à la base du
guindeau.
La procédure de montage standard est décrite ci-dessous. On ne peut pas fournir une procédure qui peut
être utilisée pour tous les guindeaux.
AIMANT
CAPTEUR
ADAPTATEUR
ADAPTATEUR
1
2
3
4
Installation
idéale
Ecartement
max
