39
INSTALLATION
CHC1102M GB F - REV005B
FR
EXTRACTION DU COMPTEUR DE CHAÎNE DU SUPPORT

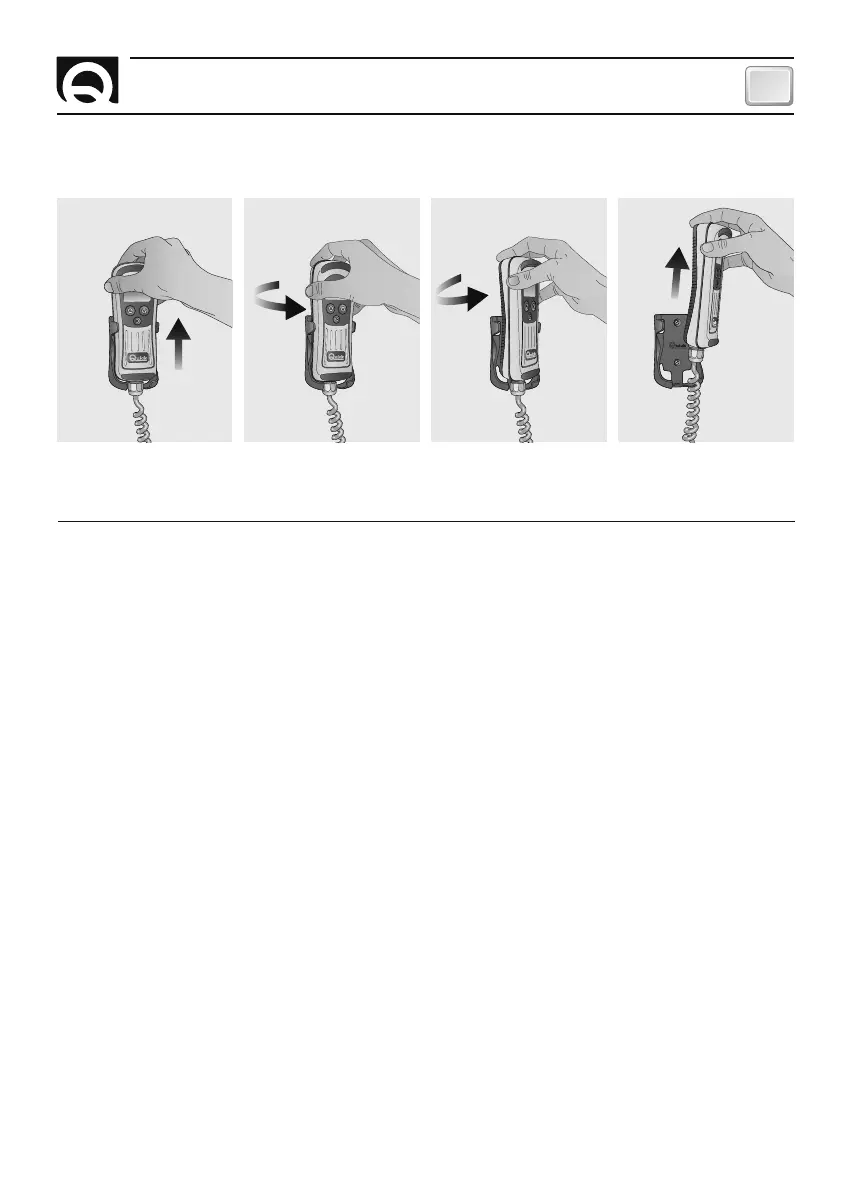

Pour extraire le compteur de chaîne du support, suivre les indications présentes dans la séquence illustrée:
Déboîter le compteur de chaîne en le soulevant de quelques centimètres, le faire tourner dans un sens ou
dans l'autre; enlever le compteur de chaîne du support en le soulevant.
BRANCHEMENT ELECTRIQUE
Le compteur de chaîne est conforme aux normes EMC. Il doit être toutefois bien installé afin de ne pas
réduire ses performances ainsi que celles des instruments montés à proximité.
Pour cette raison-là, l'appareil doit se trouver au-moins:
• 1 m des câbles des signaux radio (excepté les appareils radio de réception et de transmission SSB)
• 2 m des câbles des signaux radio pour appareils de réception et de transmission SSB.
Suivre les instructions ci-dessous pour effectuer le branchement électrique de l'appareil:
• Allumer le compteur de chaîne après avoir effectué et contrôlé toutes les connexions.
• Utiliser l'interrupteur pour allumer ou éteindre l'appareil. Faire en sorte qu'on puisse arriver facilement
à l'interrupteur si on doit éteindre l'appareil pour éviter toute situation dangereuse.
• Mettre un fusible rapide (4A) sur le conducteur du courant de l'appareil.
• La section des câbles de l'appareil et du boîtier relais doit être adéquate selon leur longueur.
• Ne jamais utiliser le courant provenant des batteries des moteurs pour alimenter l'appareil.
• Utiliser un câble non blindé avec paire torsadée comme interface pour les données (signaux CANH et
CANL) (section 0,25/0,35 mm
2
- AWG 24/22, impédance 100/150 Ohm).
• La longueur totale du câble des données ne doit pas dépasser 100 mètres.
• L'installation doit permettre de contrôler le compteur de chaîne en utilisant les commandes auxiliaires.
