TCD 2022 / 2042
IT
MANUALE D’INSTALLAZIONE ED USO - REV 002A
(1) Con tensione di alimentazione inferiore a 9 Vdc il comando può resettarsi.
(2) Valore tipico con comando disabilitato.
(3) Valore tipico con comando abilitato e un pulsante di direzione premuto.
(4) Escluso retro del comando (IP20).

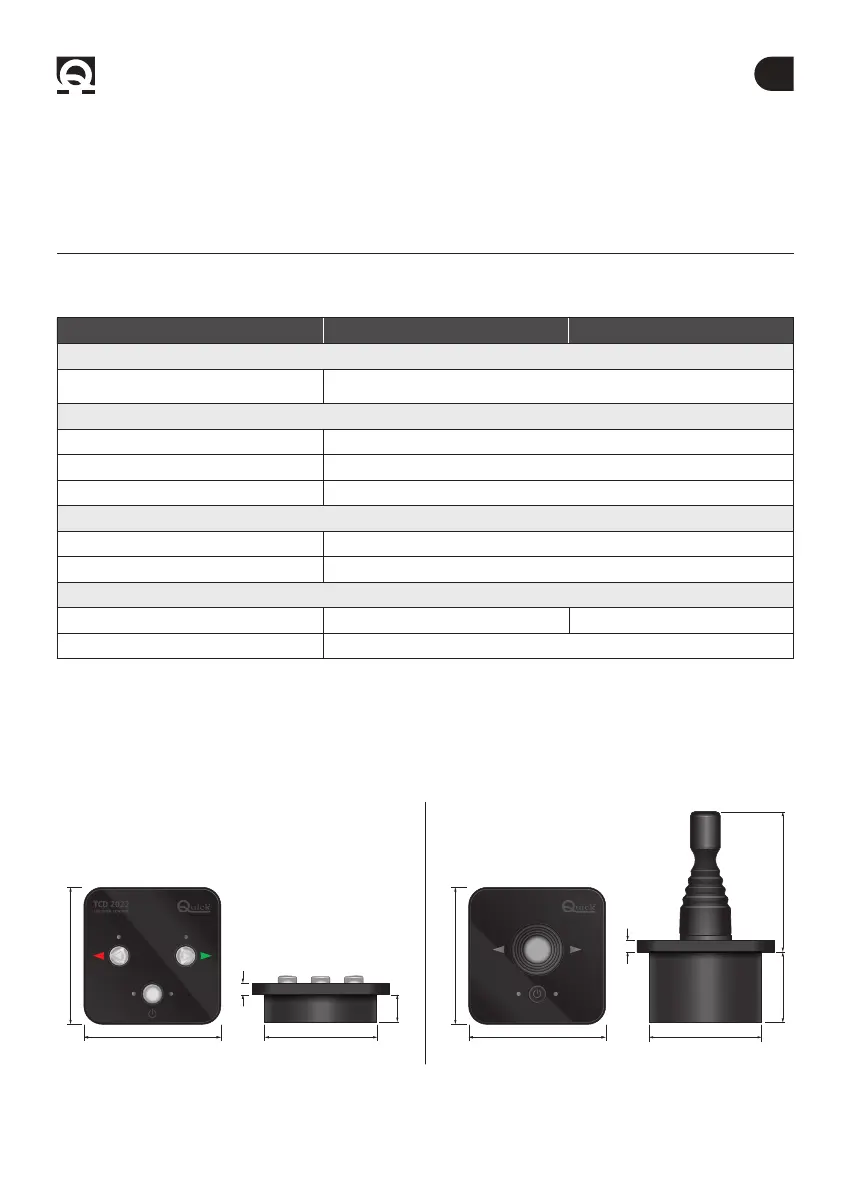

MODELLI TCD 2022 TCD 2042
CARATTERISTICHE DI USCITA
Portata in corrente dei comandi destro o
sinistro dell’elica di manovra.
4A max
CARATTERISTICHE DI INGRESSO
Tensione di alimentazione (1) da 9 a 31 Vdc
Assorbimento di corrente a riposo (2) 10 mA
Assorbimento massimo (3) 55 mA + assorbimento bobina teleruttore
CARATTERISTICHE AMBIENTALI
Temperatura operativa da -20°C a +70 °C
Grado di protezione (4) IP66
CARATTERISTICHE GENERALI
Peso 80 g 140 g
Classe EMC EN 60945 - FCC TITLE 47 Part 15 SUBPART B CLASS B
7.0 - DATI TECNICI
6.0 - MANUTENZIONE
Il comando non richiede una particolare manutenzione. Per assicurare il funzionamento ottimale del comando verificare,
una volta all’anno, i cavi e le connessioni elettriche.
Pulire il comando con un panno morbido inumidito di acqua. Non utilizzare prodotti chimici o abrasivi per pulire il
comando.
Dimensioni in mm (pollici)
15 (
19
/32)
74 (2
29
/31)
74 (2
29
/31)
Ø 61 (2
13
/32)
6,2 (
1
/4)
Ø 61 (2
13
/32)
75 (2
61
/
64
)38 (1
1
/
2
)
TCD 2042
THRUSTER CONTROL
74 (2
29
/31)
74 (2
29
/31)
6,2 (
1
/4)
TCD 2022 TCD 2042
