2.1 - Informations d’ordre général
Ci-dessous nous avons décrit une procédure d’installation typique. Il est impossible de décrire une procédure qui soit
applicable à toutes les situations. Adapter cette procédure afin de répondre à vos propres exigences.
Trouver la position la plus adaptée pour réaliser les logements qui vont recevoir l’instrument en suivant les critères suivants:
• La commande doit être placée de façon à être facilement accessible et/ou visible par l’opérateur.
• Il est important que la surface sur laquelle on fixe la commande soit lisse et plate.
• On doit prévoir un point d’accès sur la partie arrière pour effectuer le montage et l’entretien.
• Il doit y avoir un espace suffisant derrière la position choisie pour placer l’arrière de la commande ainsi que les
câblages.
• La partie arrière de l’appareil doit être bien étanche afin d’éviter l’entrée d’eau et d’humidité.
• Faire particulièrement attention quand vous réalisez les orifices sur les panneaux ou sur certaines parties de
l’embarcation. Ces orifices ne doivent pas fragiliser ou causer la rupture de la structure de l’embarcation.
Les commandes TCD sont conformes aux standards EMC (compatibilité électromagnétique), mais doivent être bien
installées afin de ne pas réduire leurs performances ainsi que celles des autres appareils montés à proximité.
Pour cette raison-là, la commande doit se trouver à une distance minimum de :
• 25 cm du compas
• 50 cm de tout appareil radio récepteur
• 1 m de tout appareil radio de transmission (excepté SSB)
• 2 m de tout appareil radio de réception et transmission SSB
• 2 m du parcours suivi par le faisceau radar.
2.2 - Installation de la commande (exemple avec TCD 2022)
La procédure avec la commande TCD 2042 est la même, comme illustré dans l’exemple.
Après avoir choisi la position de la commande, procéder comme indiqué ci-après:
1
2
•
2

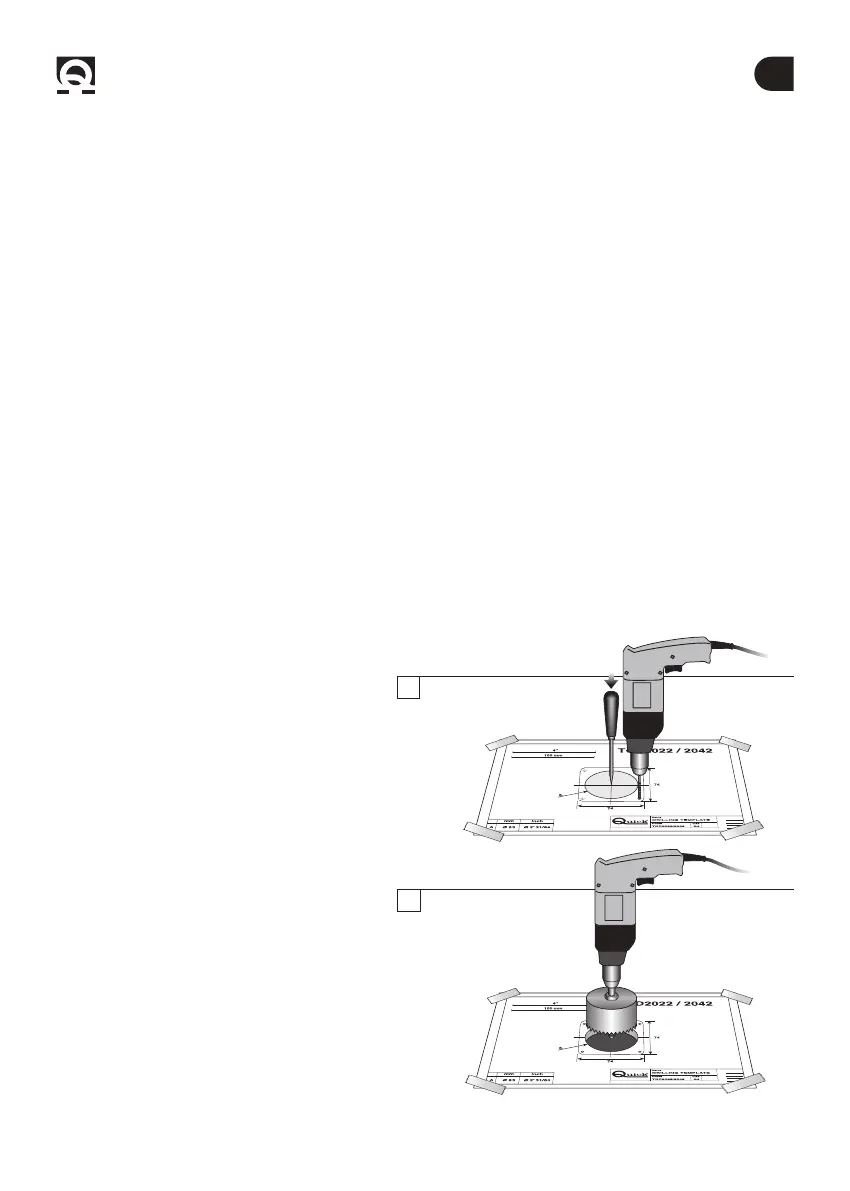

- Réaliser la découpe pour le dos de
l’instrument avec une fraise de diamètre
63 mm.
• Retirer le gabarit et les éventuelles ébarbures
présentes sur les orifices.
•
1
- Placer le gabarit de perçage sur la surface
où la commande sera installée ;
• marquer le centre de l’orifice ;
• pour la fixation des vis autotaraudeuses,
pré-percer des orifices à l’aide d’un foret de
Ø 2,5 mm.
