MANUEL D’INSTALLATION ET D’EMPLOI - REV 002A

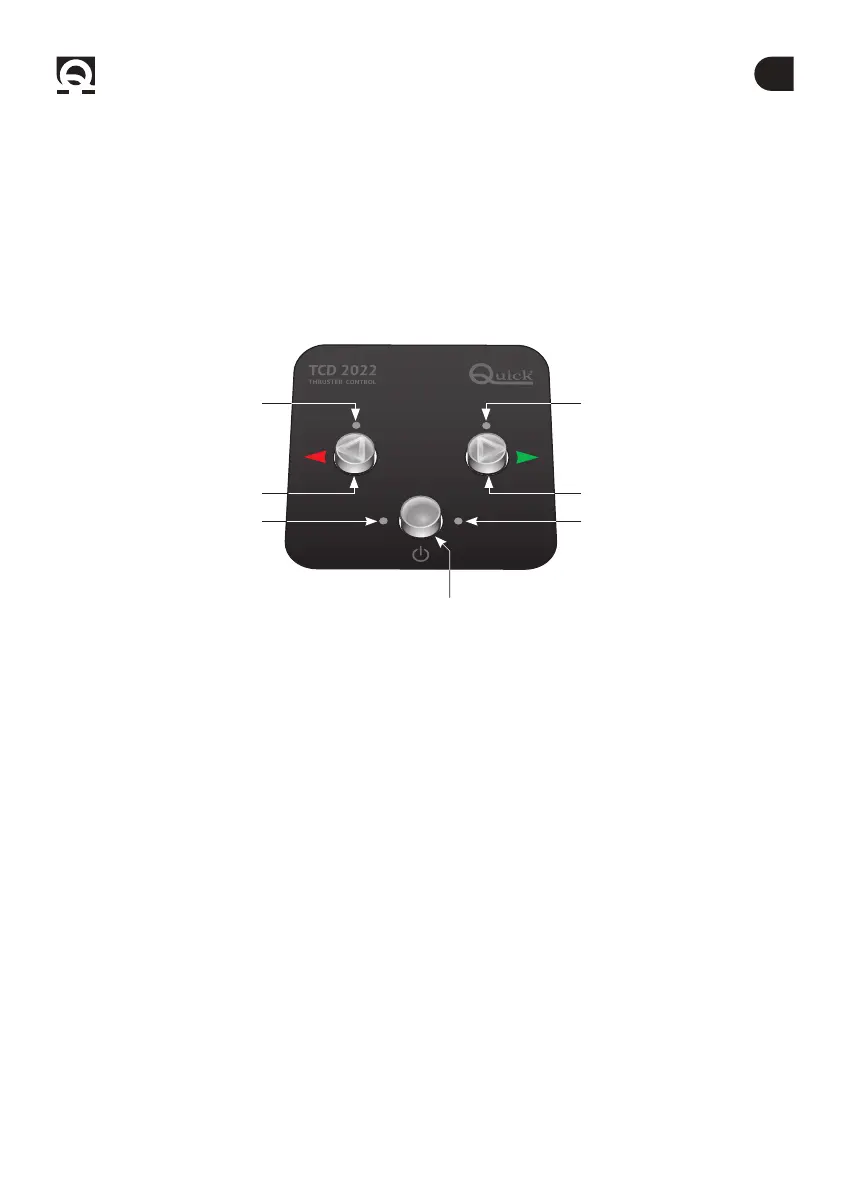

LED DE DIRECTION GAUCHE LED DE DIRECTION DROITE
BOUTON DE DIRECTION GAUCHE BOUTON DE DIRECTION DROITE
LED D’ACTIVATION
BOUTON D’ACTIVATION
LED D’ACTIVATION
3.1 - Tableau de contrôle TCD 2022
L’interface utilisateur est composée de :
• 1 bouton d’activation
• 2 boutons de direction
• 2 LED d’activation
• 2 LED de direction
Bouton d’activation
Le bouton active ou désactive la commande.
Boutons de direction
Le bouton de direction droit déplace l’étrave ou la poupe du bateau vers la droite selon le propulseur commandé.
Le bouton de direction gauche déplace l’étrave ou la poupe du bateau vers la gauche selon le propulseur commandé.
LED d’activation
Les LED d’activation signalent l’état d’activation / désactivation de la commande.
LED de direction
Les LED de direction signalent le mouvement du bateau vers la droite ou la gauche.
Tous les LED sont utilisés pour signaler les erreurs ou problèmes éventuels.
3.0 - FONCTIONNEMENT
