5
TCD 2022 / 2042
IT
MANUALE D’INSTALLAZIONE ED USO - REV 002A
2.1 - Informazioni generali
Di seguito sarà descritta una procedura di installazione tipica.
Non è possibile descrivere una procedura che sia applicabile a tutte le situazioni.
Adattare questa procedura per soddisfare i propri requisiti.
Individuare la posizione più adatta dove praticare la sede per alloggiare il comando seguendo questi criteri:
• Il comando deve essere posizionato in modo che sia facilmente utilizzabile e/o visibile dall’operatore.
• È importante che la superficie su cui si fissa il comando sia liscia e piana.
• Deve essere presente un accesso posteriore per l’installazione e la manutenzione.
• Deve esistere spazio sufficiente dietro alla posizione scelta per alloggiare il retro del comando e i cablaggi.
• La parte posteriore del comando deve essere protetta dal contatto con acqua o umidità.
• Porre particolare attenzione durante l’esecuzione dei fori su pannello o parti dell’imbarcazione. Questa operazione non
deve indebolire o causare rotture alla struttura dell’imbarcazione.
I comandi rispondono agli standard EMC (compatibilità elettromagnetica) ma è richiesta una corretta installazione per non
compromettere le proprie prestazioni e quelle degli strumenti posti nelle vicinanze.
Per questo motivo il comando TCD deve essere distante almeno:
• 25 cm dalla bussola
• 50 cm da un qualsiasi apparecchio radio ricevente
• 1 m da qualsiasi apparato radiotrasmittente (escluso SSB)
• 2 m da qualsiasi apparato radiotrasmittente SSB
• 2 m dal percorso del fascio radar.
2.2 - Installazione del comando (esempio con TCD 2022)
Il procedimento con il comando TCD 2042 è lo stesso, come nell’esempio illustrato.
Dopo aver scelto la posizione del comando, procedere come riportato di seguito:
2.0 - INSTALLAZIONE
1
2
•
2

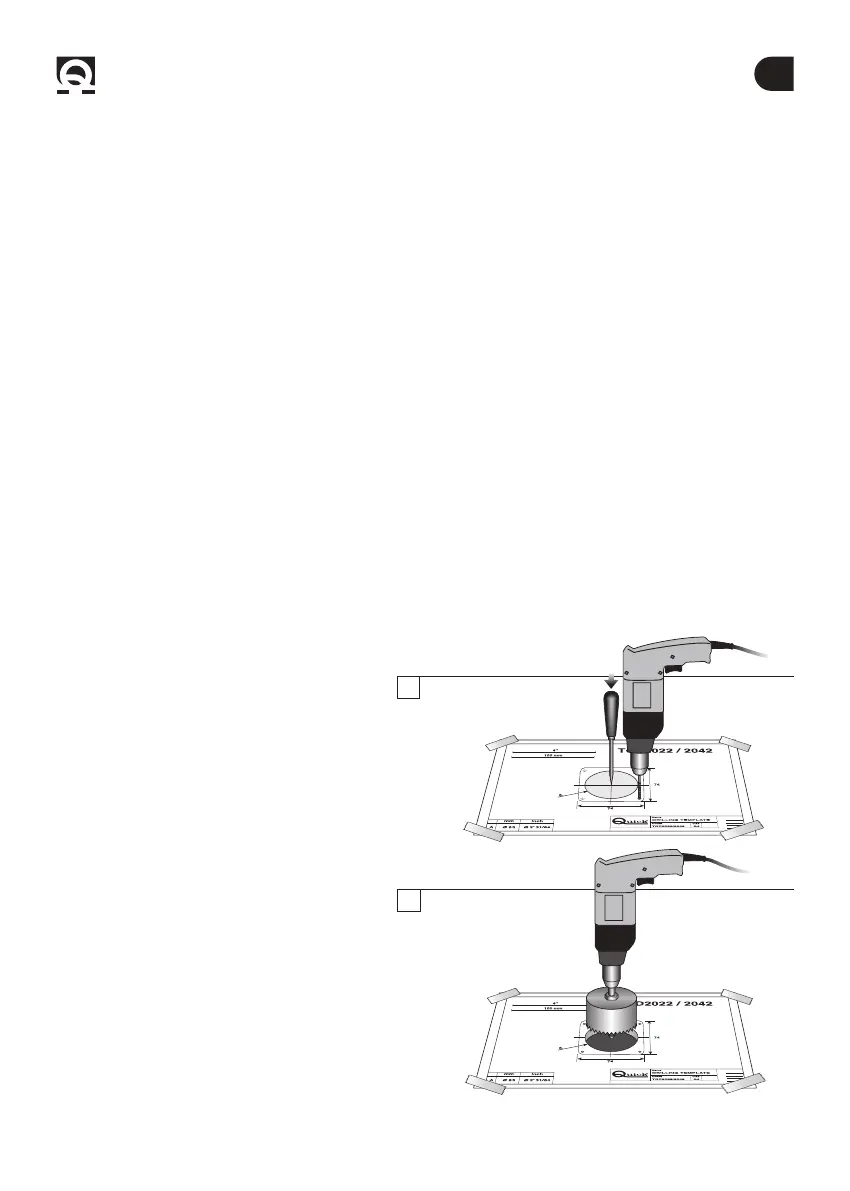

- Realizzare il foro per il retro del comando
con una fresa a tazza Ø 63 mm.
• Rimuovere la dima ed eventuali bave presenti
sui fori.
•
1
- Posizionare la dima di foratura sulla
superficie dove sarà installato il comando;
• marcare il centro del foro;
• per il fissaggio delle viti autofilettanti eseguire
pre-fori con una punta di Ø 2,5 mm.
