9
TCD 2022 / 2042
IT
MANUALE D’INSTALLAZIONE ED USO - REV 002A
Utilizzare l’interruttore posto sulla linea di alimentazione per accendere e spegnere il comando.
Una volta collegata l’alimentazione il comando effettua il test dei LED.
Il test dei LED avviene accendendo contemporaneamente tutti i LED per 2 secondi.
Se non vengono rilevati errori o problemi il comando si pone nello stato disabilitato (vedi disabilitazione del comando).
ATTENZIONE:
esercitarsi ad azionare l’elica di manovra in acque libere, per evitare di danneggiare l’imbarcazione
con manovre avventate.
ATTENZIONE:
accertarsi che non vi siano bagnanti nelle vicinanze dell’imbarcazione prima di azionare l’elica di
manovra.
Pulsante di abilitazione
Il pulsante abilita o disabilita il comando.
Joystick
Il movimento a destra della leva del joystick, a fine corsa, muove a destra la prua o la poppa dell’imbarcazione a seconda
dell’elica di manovra comandata.
Il movimento a sinistra della leva del joystick, a fine corsa, muove a sinistra la prua o la poppa dell’imbarcazione a
seconda dell’elica di manovra comandata.
LED di abilitazione
I LED di abilitazione segnalano lo stato di abilitazione / disabilitazione del comando.
LED di direzione
I LED di direzione segnalano il movimento verso destra o sinistra.
Tutti i LED, inoltre, sono utilizzati per segnalare eventuali errori o problemi.

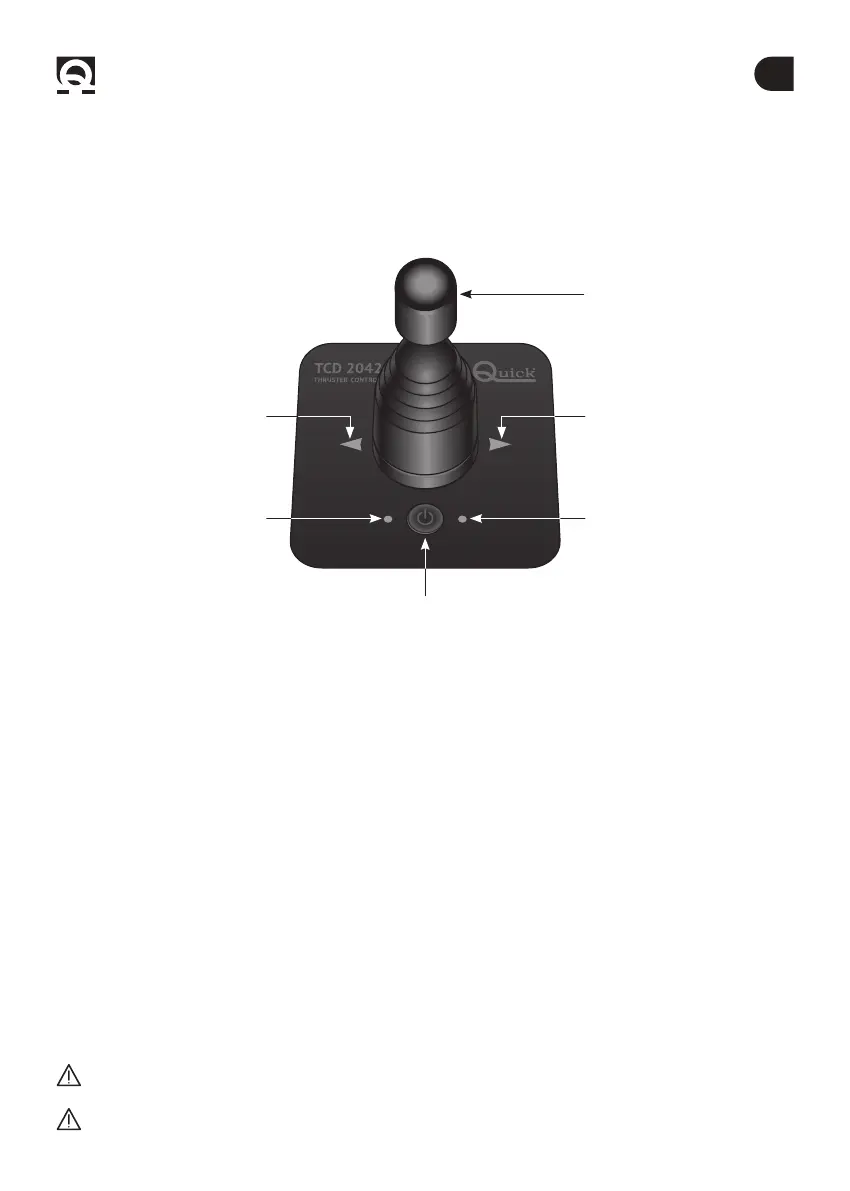

3.2 - Pannello di controllo TCD 2042
L’interfaccia utente è composta da:
• 1 pulsante di abilitazione
• 1 joystick
• 2 LED di abilitazione
• 2 LED di direzione
LED DI DIREZIONE SINISTRA LED DI DIREZIONE DESTRA
LED DI ABILITAZIONE
PULSANTE DI ABILITAZIONE
LED DI ABILITAZIONE
JOYSTICK
3.0 - FUNZIONAMENTO
3.3 - Accensione del comando
